《2025年5年中考3年模拟九年级物理全一册人教版》

1. 如图所示,在探究“并联电路的电流规律”时,闭合开关S后,电流表A的示数是0.4 A,电流表$A_1$的示数是0.1 A,则通过小灯泡$L_1$的电流为(D)
A.0.5 A
B.0.4 A
C.0.3 A
D.0.1 A

答案： D 由电路图可知，两小灯泡并联，电流表A测干路电流，电流表A₁测通过L₁所在支路的电流，所以通过小灯泡L₁的电流为0.1A。故选D。

2. 如图所示电路,闭合开关后,比较a、b、c、d四处电流的大小关系,其中一定成立的是(A)
A.Iₐ = I_d
B.Iₐ ＜ I_b
C.I_b ＞ I_c
D.I_b = I_c

答案： A 由电路图知，两灯并联，a、d在干路上，b、c分别在两灯所在的支路上。由并联电路中干路电流等于各支路电流之和可知，I_a = I_d = I_b + I_c，故A正确，B错误；由于两灯规格未知，I_b和I_c的大小关系无法确定，故C、D错误。故选A。

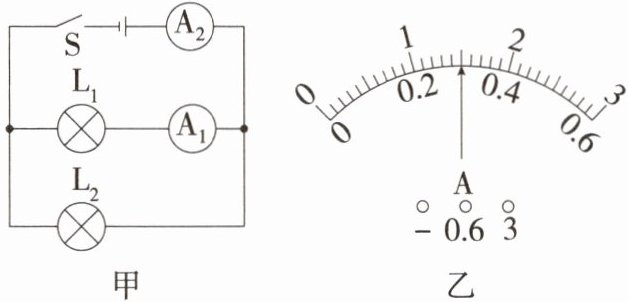

3. 如图甲是探究并联电路电流规律的实验电路。实验中闭合开关,发现电流表$A_1$与$A_2$的指针偏转均如图乙所示,则流过灯$L_1$的电流为0.3A,流过灯$L_2$的电流为1.2A,两电表$A_1$与$A_2$示数之比是1∶5。
甲
乙

答案： 答案：0.3　1.2　1∶5 解析：由电路图知，两灯并联，电流表A₁测的是流过灯L₁的电流，电流表A₂测的是干路电流，并联电路中干路电流等于各支路电流之和，所以A₂示数应大于A₁的，但两表指针偏转相同，所以电流表A₁选用的量程是0~0.6A，电流表A₂选用的量程是0~3A，由图知，电流表A₁的示数是0.3A，即流过灯L₁的电流是0.3A；电流表A₂的示数是1.5A，即干路电流为1.5A；通过灯L₂的电流I₂ = I - I₁ = 1.5A - 0.3A = 1.2A，两电表A₁与A₂示数之比为0.3A∶1.5A = 1∶5。

4. 2023年9月4日,公牛集团宣布与国际超跑大师乔盖托·乔治亚罗达成合作,共同推出一款“公牛大师轨道插座”。轨道插座由插座和移动轨道组合而成,使用寿命长,安全性高,无需在墙面上开槽排线,直接将移动轨道安装在墙面上就可以使用了。轨道插座可以让不同的家用电器以并联方式接入电路中,当接入更多用电器工作时,总电流将增大(选填“增大”或“减小”)。

答案： 答案：并联　增大 解析：不同的家用电器可以独立工作，互不影响，因此不同的家用电器以并联方式接入电路。并联电路中，干路电流等于各支路电流之和，所以当接入更多用电器工作时，总电流增大。

5. 如图所示电路,下列有关说法正确的是(B)
A.断开S,通过$L_1$的电流比$L_2$的大
B.断开S,通过$L_1$与$L_2$的电流一样大
C.闭合$S,L_1$和$L_2$都会亮
D.闭合$S,L_2$会更亮

答案： B 串联电路中，电流处处相等，所以断开S，通过L₁与L₂的电流一样大，A错误，B正确；闭合S，L₁亮，但L₂被短路，不亮，C、D错误。故选B。

6. 在如图甲所示的电路中,当闭合开关后,两个电流表指针偏转均如图乙所示,则通过电阻$R_1$和$R_2$的电流分别为(D)
A.1.2 A 0.22 A
B.0.98 A 0.22 A
C.0.24 A 1.2 A
D.0.96 A 0.24 A
甲
乙

答案： D 由电路图知，两电阻并联，电流表A₁测干路电流，A₂测R₂所在支路的电流，并联电路中干路电流大于各支路电流，且两指针的位置相同，所以，A₁的量程为0~3A，分度值为0.1A，干路电流I = 1.2A；A₂的量程为0~0.6A，分度值为0.02A，通过R₂所在支路的电流I₂ = 0.24A，则通过R₁的电流I₁ = I - I₂ = 1.2A - 0.24A = 0.96A。故选D。

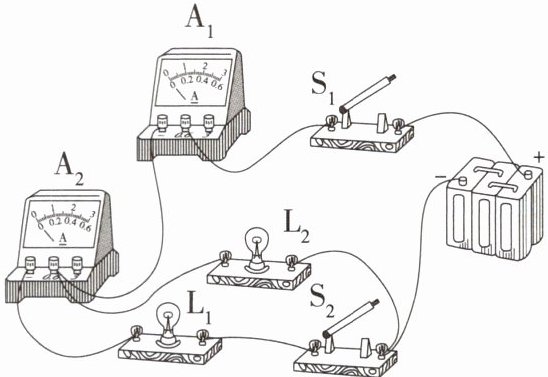

7. (多选)如图所示,闭合开关$S_1、$$S_2,$下列对电路的分析正确的是( AD )
A. $L_1$与$L_2$并联
B. 电流表$A_2$测通过$L_2$的电流
C. 开关$S_1$断开$,S_2$闭合时,只有$L_1$会熄灭
D. 当开关$S_2$断开$,S_1$闭合时,两电流表的示数都会变小

答案： 解：
A. 电流从电源正极出发，经S₁后分支，一支经L₁、A₂，另一支经S₂、L₂，汇合后经A₁回到电源负极，L₁与L₂并联，A正确。
B. A₂串联在L₁支路，测通过L₁的电流，B错误。
C. S₁断开，S₂闭合时，电路断路，L₁、L₂均熄灭，C错误。
D. S₂断开，S₁闭合时，电路为L₁的简单电路，总电阻增大，总电流变小（A₁示数变小），A₂示数等于总电流也变小，D正确。
答案：AD
