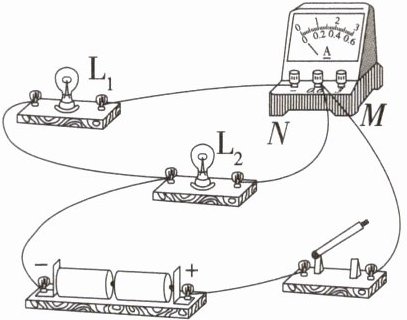

8. 如图所示,某物理兴趣小组的同学在“练习使用电流表”实验中,将线头M、N都接到电流表标有“0.6”字样的接线柱上,此时电流表测量的是通过灯L₁(选填$“L_1”$或$“L_2”)$的电流。若要用电流表测干路中总电流,则线头N(选填“M”或“N”)接电流表的“-”接线柱,另一个线头接电流表的“3”接线柱。

答案： 答案：L₁　N 解析：将线头M、N都接到电流表的“0.6”接线柱上，电流表接在L₁所在的支路上，测通过L₁的电流；若用电流表测干路的总电流，应将电流表串联在干路中，选择大量程，故应让线头M连接电流表的“3”接线柱，线头N连接电流表的“ - ”接线柱。

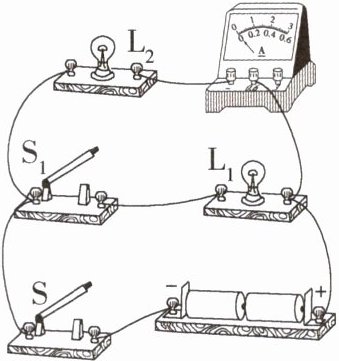

9. 如图所示,电源电压不变,将开关S、$S_1$都闭合,灯泡$L_1$与$L_2$正常发光,两灯是并联,电流表测量$L_2$电流。

答案： 答案：并　L₂ 解析：分析电路图可知，电流的路径有两条，一条经过电流表和L₂，另外一条经过灯泡L₁和S₁，所以两灯并联，电流表和L₂串联在同一条支路上，所以测L₂的电流。

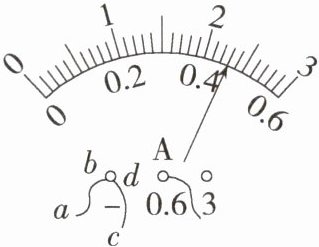

10. 如图所示,是某实验电路的一部分,电流表的示数如图所示为0.46A,若通过导线ab的电流大小为0.3 A,电流方向为a→b,则通过导线cd的电流是0.76A。

答案： 答案：0.46　0.76 解析：由图可知，电流表选择0~0.6A量程，分度值为0.02A，示数为0.46A；电流表的正确接法是电流从“ + ”接线柱流入，从“ - ”接线柱流出，若导线ab中的电流方向为a→b，根据电流的走向，则ab中的电流及通过电流表的电流，均通过cd导线，此时I_cd = 0.3A + 0.46A = 0.76A。

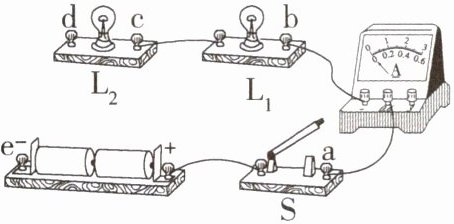

11. 如图所示的电路,若用导线连接c、e接线柱,则电流表测量通过灯泡L₁的电流；若用两根导线分别连接b、c和d、e接线柱,则电流表测量通过灯泡L₂的电流。

答案： 答案：L₁　L₂ 解析：用导线连接c、e接线柱，电流表与灯泡L₁串联，测量通过灯泡L₁的电流；用两根导线分别连接b、c和d、e，灯泡L₁被短路，电流表与灯泡L₂串联，测量通过灯泡L₂的电流。

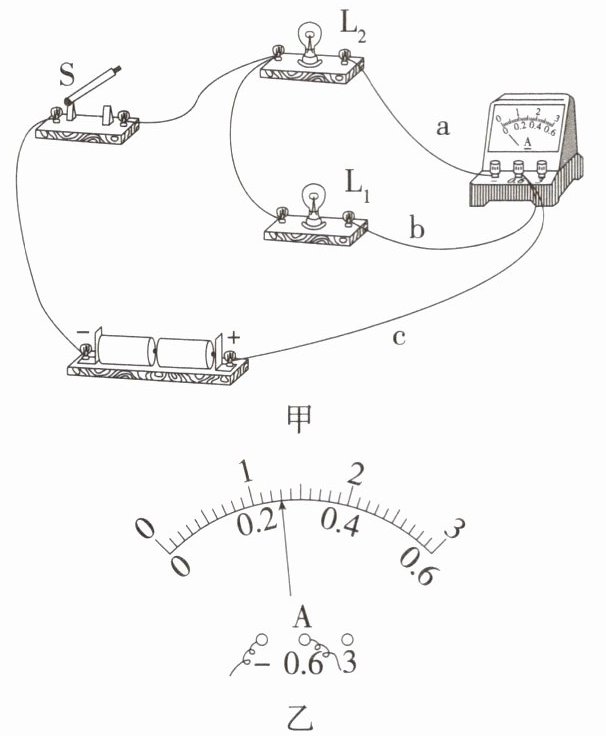

12. 如图甲所示是用电流表测量电流的实物连接图,请回答：
(1) 根据图甲在虚线框中画出对应的电路图；
(2) 连接电路时开关应______,电流表应与被测用电器______联；
(3) 图甲中电流表测量的是通过灯泡______的电流,如果电流表的示数如图乙所示,则电流表测出的电流是______A；
(4) 如果要用电流表测通过灯$L_1$和$L_2$的总电流,且只允许移动一根导线,则应将导线______的右端接在电流表的______接线柱上。
甲
乙

答案：
答案：
(1)如图所示　
(2)断开　串
(3)L₂　0.26　
(4)b - 解析：
(1)由图甲可知，灯L₁、L₂并联，电流表与L₂串联，开关位于干路，其对应的电路图如答案图所示。
(2)为了保护电路，连接电路时开关应处于断开状态；用电流表测量电路中的电流时，电流表应与被测用电器串联。
(3)如图甲所示，灯L₁、L₂并联，L₂与电流表串联，因此电流表测L₂中的电流。如图乙所示，电流表使用了0~0.6A的量程，分度值为0.02A，读数为0.26A。
(4)要用电流表测通过L₁、L₂的总电流，应把电流表接在干路上，只需将b导线的右端改接在电流表的“ - ”接线柱上即可。
