《2025年5年中考3年模拟九年级物理全一册人教版》

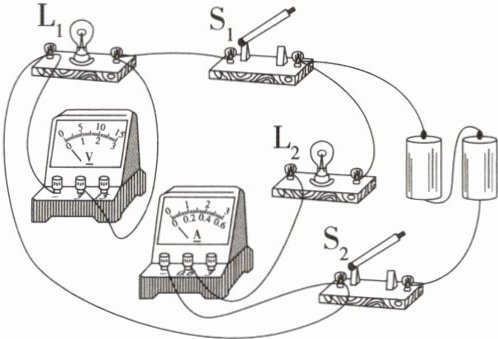

8. 如图所示电路,闭合开关$ S_1、$$S_2,$小灯泡$ L_1$和$ L_2$均正常发光,电流表和电压表均有示数。下列关于电路分析正确的是(C)

A.小灯泡$ L_1$与$ L_2$串联
B.电流表测量电路的总电流
C.若只断开$ S_1,$小灯泡$ L_1$熄灭$,L_2$正常发光
D.若灯$ L_1$突然熄灭,是因为电压表发生断路

答案： C 由图可知，灯L₁与灯L₂并联，A错误；开关S₂控制干路，灯L₁与开关S₁在一条支路，灯L₂与电流表在另一条支路，电流表测量流过灯L₂的电流，B错误；若只断开开关S₁，灯L₁熄灭，而灯L₂不受影响，C正确；电压表测L₁两端的电压，若电压表发生断路，灯L₁仍正常发光，D错误。故选C。

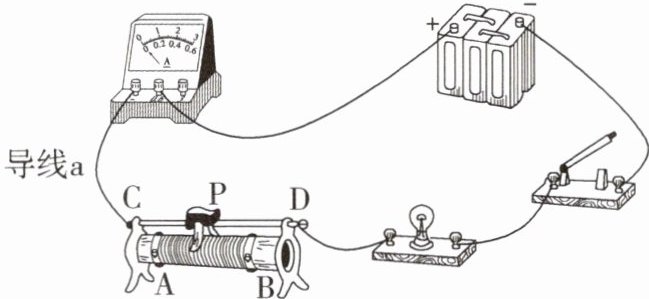

9. 滑动变阻器是电学里常用的实验器材。如图所示的电路,闭合开关,移动滑片 P,观察电流表指针,看到的现象是电流表指针位置不变,因为滑动变阻器没有采用“一上一下”的接法；若想实现滑片 P 向 B 接线柱移动,灯变亮,只允许改动导线 a,有1种接法。

答案： 电流表指针位置不变 采用“一上一下”的接法 1 解析 由图可知，滑动变阻器上方两个接线柱接入了电路，移动滑片时，滑动变阻器接入电路中的电阻不变，电路中的电流不变，若观察电流表指针，看到的现象是电流表指针不动，原因是滑动变阻器没有采用“一上一下”的接法；要实现滑片P向B接线柱移动，灯变亮，这说明电路中的电流变大，则滑动变阻器接入电路的电阻应变小，只允许改动导线a，则应将导线a与滑动变阻器连接的一端接到B接线柱上，只有这1种接法。

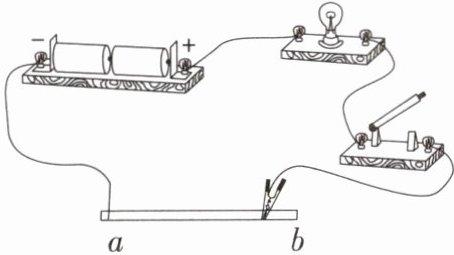

10. 如图所示,ab 为一根铅笔芯,闭合开关后,小灯泡发光,则铅笔芯中电流方向为由 b 到 a(选填“由 a 到 b”或“由 b 到 a”)；将夹子在铅笔芯上向左移动时,观察到小灯泡变亮(选填“亮”或“暗”)；此操作过程可以研究导体电阻与长度的关系。

答案： 由b到a 亮 长度 解析 闭合开关后，小灯泡发光，铅笔芯中的电流由b流向a；将夹子在铅笔芯上向左移动时，铅笔芯接入电路中的长度变短，连入电路中的电阻变小，电路中的电流变大，小灯泡变亮，这说明导体的电阻与长度有关。

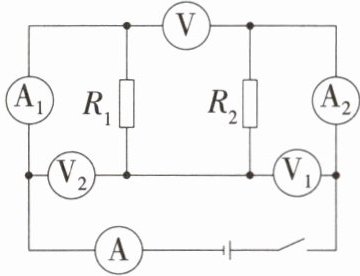

11. 如图,闭合开关后,三个电流表 A、$A_1、$$A_2$的示数分别为 I、$I_1、$$I_2,$电压表 V、$V_1、$$V_2$的示数分别为 U、$U_1、$$U_2,$则 I、$I_1、$$I_2$的关系是I = I₁ = I₂；U、$U_1、$$U_2$的关系是U = U₁ + U₂。

答案： I = I₁ = I₂ U = U₁ + U₂ 解析 由电路图知，两个电阻串联，三个电流表都测电路中的电流，电压表V测电源电压，V₁测R₂两端电压，V₂测R₁两端的电压，因串联电路中电流处处相等，所以三个电流表示数关系为I = I₁ = I₂；因串联电路中电源电压等于各部分电路两端电压之和，所以三个电压表示数关系为U = U₁ + U₂。

12. 如图所示的电路中,电压表示数为 4.5 V。$A_1、$$A_2$两表示数分别为 1.2 A、0.9 A,通过$ L_2$的电流为0.3A,$L_1$两端电压为4.5V。

答案： 0.3 4.5 解析 由图知，L₁和L₂并联，根据并联电路的电压规律知，L₁两端电压等于电源电压，为4.5V；电流表A₁测干路电流，A₂测通过L₁的电流，根据并联电路的电流规律知，通过L₂的电流为I₂ = I - I₁ = 1.2A - 0.9A = 0.3A。

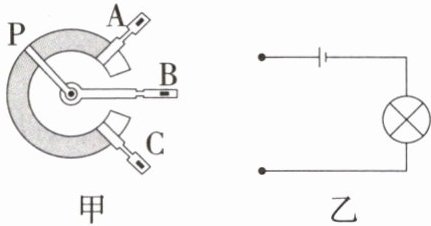

13. 如图为某种调光型台灯的电位器示意图,A、B、C 为三个接线柱,A、C 分别连在炭膜两端,B 为转动旋钮,P 为旋片,可随转动旋钮改变在炭膜(相当于一根电阻丝)上的位置。用笔画线将甲图连在乙图电路中,要求顺时针转动旋钮可使灯泡亮度减小。

答案：

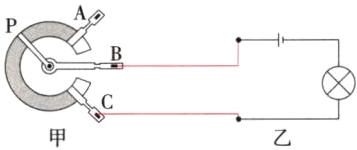

解析 顺时针转动旋钮B可使灯泡亮度减小，即电路中的电流变小，连入电路中的电阻变大，则连入电路中的炭膜应为旋片P至接线柱C这部分，故应连接旋钮B、接线柱C，如图所示。

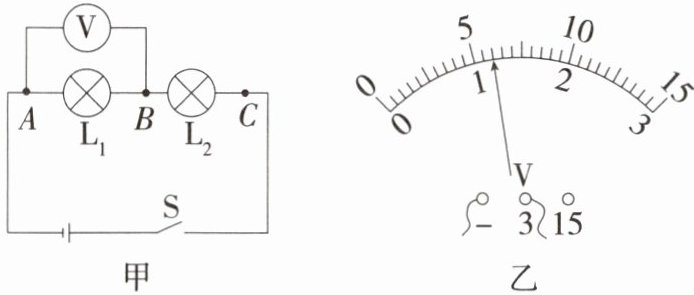

14. 在“探究串联电路电压规律”的实验中,小亮设计了如图甲所示的电路。

(1)按照图甲电路正确连接实物后闭合开关,小亮发现$ L_2$发光$,L_1$不发光,电压表示数为零,则故障可能是______,排除故障后再次闭合开关,电压表的示数如图乙所示,此时 A、B 两点间的电压为______V。(2)小亮测出$ L_1$两端的电压后,断开开关,准备拆下电压表,改接在 B、C 之间。小聪认为小亮的操作太麻烦,只需将与 A 点相连的导线改接到 C 点即可。小聪的办法是否正确？______,理由：______。(3)小亮将测出的一组数据记录在表格中,由数据归纳出了串联电路中的电压特点,请你指出小亮实验中的不足之处：______。|$ L_1$两端电压$ U_1/V $|$ L_2$两端电压$ U_2/V $| 串联电路总电压 U/V |
| 1.4 | 3.1 | 4.5 |
(1)L₁短路 1.2
(2)否 会导致电压表的正负接线柱接反
(3)仅凭一组数据得出结论，结论不具有普遍性

答案：
(1)L₁短路 1.2
(2)否 会导致电压表的正负接线柱接反
(3)仅凭一组数据得出结论，结论不具有普遍性 解析
(1)按照图甲电路正确连接实物后闭合开关，两灯串联，电压表测L₁两端的电压，发现L₂发光，则电路为通路，L₁不发光，电压表示数为零，则故障可能是L₁短路；排除故障后再次闭合开关，电压表的示数如图乙所示，电压表选用的测量范围是0~3V，分度值为0.1V，此时A、B两点之间的电压为1.2V。
(2)要测L₂两端的电压，小聪认为只需将与A点相连的导线改接到C点，这样做是不正确的，因为会造成电压表正负接线柱接反，导致电压表指针反向偏转，不能测出电压值。
(3)由一组数据就归纳出了串联电路中的电压特点，实验数据太少，存在偶然性，不能得出普遍规律，所以应该多次实验。
