《2025年5年中考3年模拟九年级物理全一册人教版》

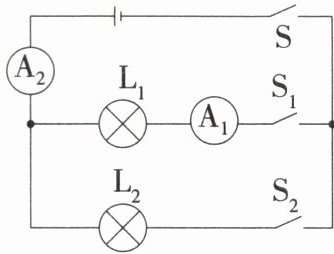

6.「2024云南中考」如图所示的电路中,电源电压恒定,闭合开关S、$S_1$和$S_2,$灯$L_1、$$L_2$都正常发光,下列说法正确的是(C)

A.电流表$A_2$测通过灯$L_2$的电流
B.电流表$A_1$和$A_2$示数相等
C.断开$S_2,$电流表$A_2$示数变小
D.断开$S_2,$灯$L_1$变暗

答案： 6.C 闭合开关S、S₁和S₂,灯L₁和L₂并联,电流表A₁测通过灯L₁的电流,电流表A₂测干路电流,A错误;由并联电路中干路电流等于各支路电流之和知,电流表A₁的示数比电流表A₂的示数小,B错误;断开S₂,电路为L₁的简单电路,电流表A₂的示数与电流表A₁的示数相等,则电流表A₂示数变小,C正确;并联电路中,用电器互不影响,所以断开开关S₂,灯L₁亮度不变,D错误。故选C。

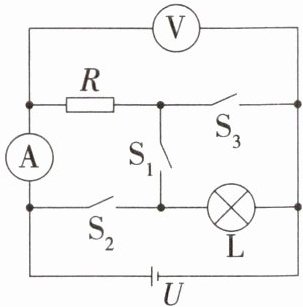

7.「2024山东菏泽中考」如图所示,电源电压恒定。下列说法正确的是(D)

A.只闭合$S_1,$电阻R与灯泡L并联
B.只闭合$S_1,$电压表测量电阻R两端电压
C.先闭合$S_2,$再闭合$S_3,$灯泡L亮度变大
D.先闭合$S_1,$再闭合$S_3,$电流表示数变大

答案： 7.D 只闭合S₁,电阻R和灯泡L串联,电流表测电路中的电流,电压表测电源电压,故A、B错误;先闭合S₂,电路为灯泡L的简单电路,再闭合S₃,电阻R与灯泡L并联,灯泡两端的电压没有变化,所以灯泡的亮度不变,故C错误;先闭合S₁,电阻R与灯泡L串联,再闭合S₃,电路为定值电阻R的简单电路,小灯泡被短路,电路的电阻变小,电流变大,即电流表示数变大,故D正确。故选D。

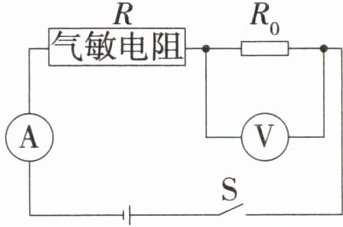

8.「2024黑龙江龙东地区中考」天然气是一种清洁能源,方便居民使用的同时,存在着泄漏的安全隐患。物理兴趣小组在老师的指导下设计了天然气泄漏检测电路,如图电源电压恒定不变,R₀为定值电阻,R为气敏电阻。R阻值随天然气浓度的增大而减小,则天然气(D)

A.浓度增大,电流表示数变小
B.浓度增大,电压表示数变小
C.浓度减小,电流表示数变大
D.浓度减小,电压表示数变小

答案： 8.D 由图可知,两电阻串联,电压表测定值电阻R₀两端的电压,电流表测电路中的电流。天然气浓度增大时,R阻值减小,电路中的总电阻变小,由$I=\frac {U}{R}$可知,电路中的电流增大,即电流表示数变大,由U=IR可知,R₀两端的电压变大,即电压表示数变大,故A、B不符合题意;天然气浓度减小时,R阻值增大,电路中的总电阻变大,由$I=\frac {U}{R}$可知,电路中的电流变小,即电流表示数变小,由U=IR可知,R₀两端的电压变小,即电压表示数变小,故C不符合题意,D符合题意。故选D。

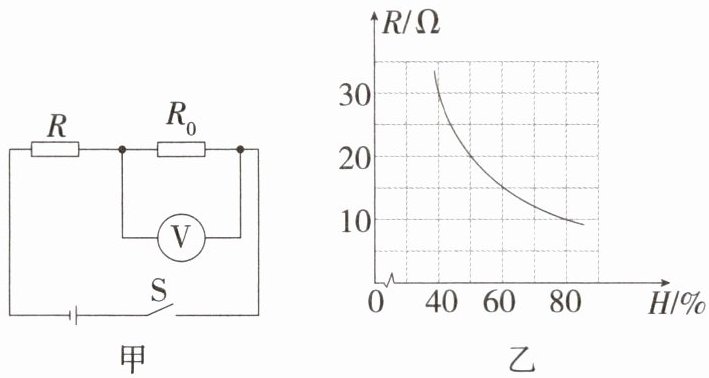

9.「2023山西中考」小伟给学校劳动实践基地的蔬菜大棚设计了一个测量空气湿度的电路图,如图甲所示。电源电压恒为6V,定值电阻R₀的阻值为20Ω,湿敏电阻R的阻值随空气湿度H的变化关系如图乙所示。下列分析正确的是(D)



A.空气湿度越大,湿敏电阻R的阻值越大
B.空气湿度越大,电压表示数越小
C.当空气湿度为40%时,电压表的示数为3.6V
D.当电路中电流为0.15A时,空气湿度为50%

答案： 9.D 由图乙知,空气湿度越大,湿敏电阻R的阻值越小,A错误;定值电阻R₀和湿敏电阻R串联,电压表测定值电阻R₀两端的电压,空气湿度越大,湿敏电阻R的阻值越小,根据串联分压规律知,湿敏电阻R两端的电压减小,定值电阻R₀两端的电压增大,即电压表示数增大,B错误;由图乙知,当空气湿度为40%时,湿敏电阻R的阻值为30Ω,根据串联分压规律得,$\frac {R_{温}}{R_{0}}=\frac {U_{温}}{U_{0}}=\frac {30\ Ω}{20\ Ω}=\frac {3}{2}$①,$U_{温}+U_{0}=6\ V$②;由①②解得,$U_{温}=3.6\ V$,$U_{0}=2.4\ V$,电压表的示数为2.4V,C错误;根据欧姆定律得,$R_{总}=\frac {U_{电源}}{I}=\frac {6\ V}{0.15\ A}=40\ Ω$,根据串联电路的电阻特点知,$R_{温}'=R_{总}'-R_{0}=40\ Ω-20\ Ω=20\ Ω$,由图乙知,对应的空气湿度为50%,D正确。故选D。

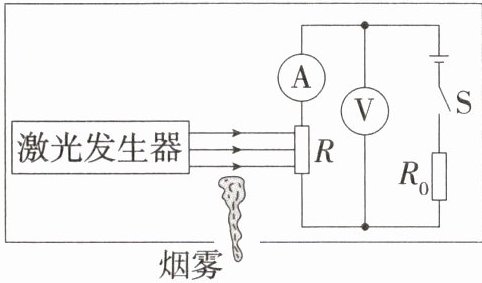

10.「2024河南南阳期中」(多选)如图所示,是房间中的烟雾报警器的简化原理图。内装有一个激光发生器及带有一光敏电阻R的电路,其中电源电压恒定,R₀为定值电阻。有烟雾产生时,激光被烟雾遮挡而使光敏电阻的阻值发生变化,从而改变电路中的电流。当电路中的电流增大至某一数值时报警器开始报警。下列说法正确的是(BD)



A.光敏电阻R的阻值随光照强度的减弱而增大
B.烟雾越浓,电流表示数越大
C.烟雾越浓,电压表示数越大
D.若要提高警报灵敏度,可以适当减小R₀的阻值

答案： 10.BD 由题图可知,定值电阻R₀与光敏电阻R串联,电流表测电路中的电流,电压表测光敏电阻两端的电压。有烟雾时,光照减弱,电路中电流增大,说明电路中的电阻减小,光敏电阻R的阻值随光照强度的减弱而减小,则烟雾越浓,光照强度越弱,电阻越小,电路中的电流越大,根据欧姆定律$I=\frac {U}{R}$,定值电阻R₀两端的电压增大,光敏电阻两端的电压减小,即电压表示数减小,故A、C错误,B正确;要提高报警灵敏度,需减小电路中的电阻以增大电流,使报警器更快报警,故D正确。故选B、D。
