《2025年5年中考3年模拟九年级物理全一册人教版》

1. [2025河南洛阳期中]如图所示电路中,若使电阻$R_{1}与R_{2}$并联,图中的电表分别是(C)

A.①是电压表,②是电压表,③是电流表
B.①是电压表,②是电流表,③是电压表
C.①是电流表,②是电压表,③是电流表
D.①是电流表,②是电流表,③是电压表

答案： C

2. [2025山西临县期中]如图所示的电路中,甲、乙、丙是连接在电路中的三只电学仪表。闭合开关S后,灯$L_{1}$、$L_{2}$均正常发光。则(B)

A.甲、乙、丙可以都是电流表
B.若两灯串联,则甲、丙为电压表,乙为电流表
C.若丙是电压表,则甲、乙是电流表
D.若两灯并联,甲表示数大于丙表示数

答案： B

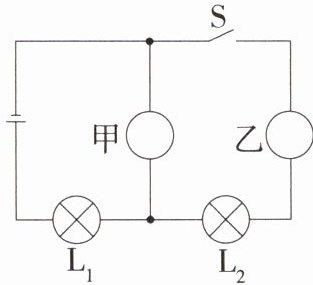

3. [2025福建福州十九中期中]如图所示电路中,甲、乙是两只电表(电流表或电压表),闭合开关后,两灯均能发光,请在图中画出甲、乙分别是什么表。

答案：
解析　电压表要与被测用电器并联，电流表要与被测用电器串联，故甲一定是电压表，乙一定是电流表，如图所示。　　　　　　

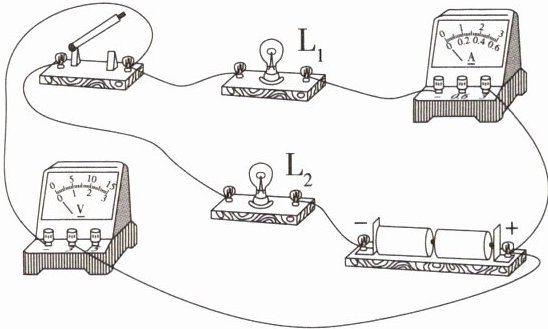

4. [2025湖南郴州期中]在如图所示的电路连接中,下列说法正确的是(B)

A.灯泡$L_{1}和L_{2}$串联,电压表测的是$L_{2}$两端的电压
B.灯泡$L_{1}和L_{2}$串联,电压表测的是$L_{1}$两端的电压
C.灯泡$L_{1}和L_{2}$并联,电流表测$L_{1}$所在支路的电流
D.灯泡$L_{1}和L_{2}$并联,电压表测量的是电源电压

答案： B

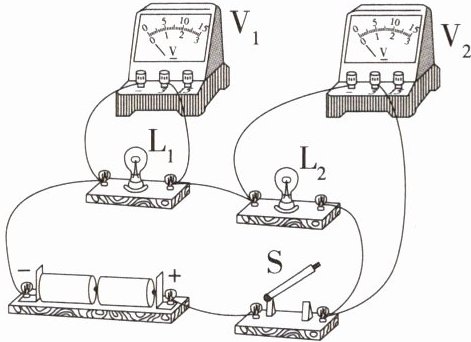

5. [2025北京大兴期中]如图所示的电路中,将开关S闭合,灯泡$L_{1}和L_{2}$均发光。下列说法中正确的是(B)

A.灯泡$L_{1}和L_{2}$是并联关系
B.电压表$V_{1}测量的是灯泡L_{1}$两端的电压
C.电压表$V_{1}的示数一定小于电压表V_{2}$的示数
D.电压表$V_{2}$测量的是电源两端的电压

答案： B

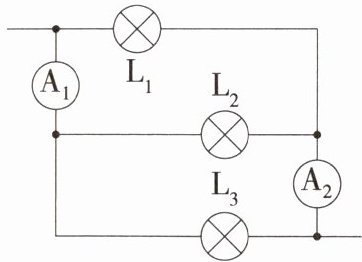

6.如图所示的部分电路中,电流表$A_{1}$、$A_{2}$所测量的电流分别是(D)

A.$A_{1}测量通过灯L_{1}$、$L_{2}$的电流之和
B.$A_{2}测量通过灯L_{3}$的电流
C.$A_{1}测量通过灯L_{3}$的电流
D.$A_{2}测量通过灯L_{1}$、$L_{2}$的电流之和

答案： D
