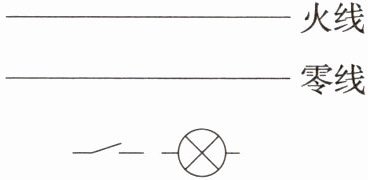

16.「2024 山东烟台中考」如图所示是家庭电路的一部分,请将开关控制台灯的电路补充完整。

答案：
解析 开关必须接在火线和灯泡之间,最后灯泡接零线,这样在断开开关时能切断火线,接触灯泡不会发生触电事故。

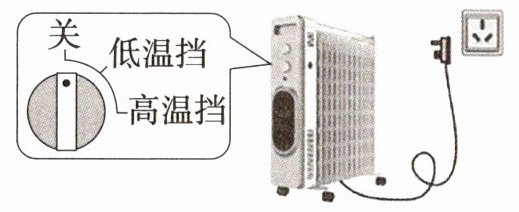

17.「2024 河南中考」小华家新买了一台电暖器,部分参数如表,通过调节旋钮,可实现高温挡、低温挡的切换。她结合所学知识进行了研究。
(1)如图,电暖器的插头是三脚插头,插头中较长的脚与电暖器的金属外壳相连。插入插座后,就将电暖器的金属外壳与家庭电路的地线相连,可防止漏电时对人造成伤害。电暖器工作时房间温度升高,这是通过热传递的方式增大空气内能的。
(2)小华家墙上的插座允许通过的最大电流为 10 A,请通过计算说明此插座能否满足该电暖器正常使用。
此插座能够满足该电暖器正常使用
(3)若该电暖器一天正常工作 6 h,其中高温挡 2 h,低温挡 4 h,则它一天耗电多少千瓦时?
7.2kW·h
(4)小华与妈妈一起做饭时,准备同时使用电饭锅和电磁炉。小华说:“应先把电暖器关掉,否则容易使家庭电路的干路导线过热引发火灾。”请运用物理知识进行解释。
由$I=\frac{P}{U}$可知,多个大功率用电器同时工作时,干路中的电流会过大,由焦耳定律$Q=I^{2}Rt$可知,导线的电阻与通电时间一定时,干路上产生的电热会过多,导线过热容易引发火灾。

答案： 答案
(1)地 热传递
(2)此插座能够满足该电暖器正常使用
(3)7.2kW·h
(4)见解析 解析
(1)电暖器的插头是三脚插头,插入插座后,可将电暖器的金属外壳与家庭电路的地线相连,可防止漏电时对人造成伤害;电暖器工作时放出热量,房间内的空气吸收热量,这是通过热传递的方式增大空气内能的。
(2)该插座允许接入的最大功率为$P=UI=220\ \text{V}×10\ \text{A}=2200\ \text{W}＞2000\ \text{W}$,所以该插座可以使电暖器正常使用。
(3)高温挡正常工作2h,消耗的电能为$W_{1}=P_{1}t_{1}=2\ \text{kW}×2\ \text{h}=4\ \text{kW·h}$;低温挡正常工作4h,消耗的电能为$W_{2}=P_{2}t_{2}=0.8\ \text{kW}×4\ \text{h}=3.2\ \text{kW·h}$;该电暖器一天正常工作6h消耗的电能为$W=W_{1}+W_{2}=4\ \text{kW·h}+3.2\ \text{kW·h}=7.2\ \text{kW·h}$。
(4)由$I=\frac{P}{U}$可知,多个大功率用电器同时工作时,干路中的电流会过大,由焦耳定律$Q=I^{2}Rt$可知,导线的电阻与通电时间一定时,干路上产生的电热会过多,导线过热容易引发火灾。
