《2025年5年中考3年模拟九年级物理全一册人教版》

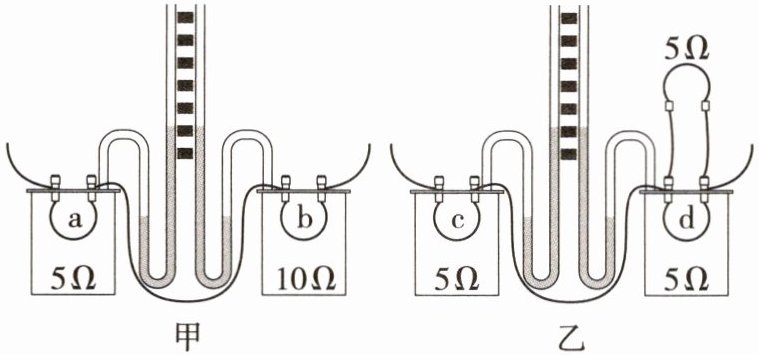

13. [2025陕西西安理工大附中月考]如图所示是“探究电流通过导体产生热量的多少跟什么因素有关”的实验装置,将四段电阻丝a、b、c、d分别密封在完全相同的盒子内,盒内封闭一定量的空气,其中图乙中另取阻值为5 Ω的电阻丝在盒外与盒内电阻丝并联。

(1)在实验中电流通过电阻时产生热量的多少是通过观察U形管中液面的高度差比较的,应用的科学探究方法是转换法。
(2)图甲可探究电流产生的热量与电阻的关系,通电一段时间后,右(选填“左”或“右”)侧盒子中的电阻丝产生的热量多。
(3)图乙可探究电流产生的热量与电流的关系。
(4)由公式可知,图乙左右两侧盒子中的电阻丝产生的热量之比为4∶1。
(5)将图乙右侧两个电阻丝都放入密封盒中,可探究电流产生热量和电阻的关系。

答案：
(1)液面的高度差 转换法
(2)电阻 右
(3)电流
(4)4∶1
(5)电阻

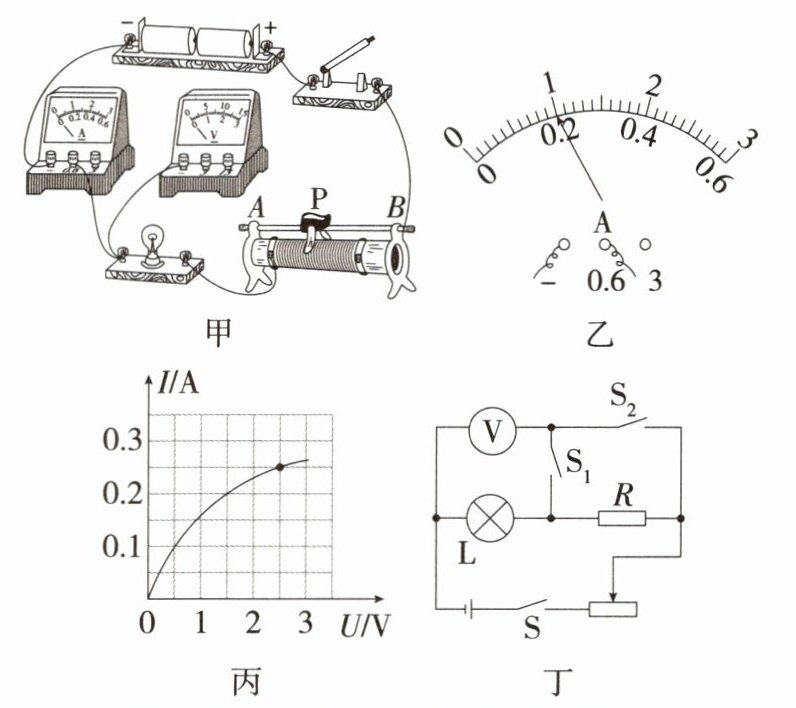

14. 新中考 实验新考法 [2025福建福州一中月考]利用如图甲所示的电路测量小灯泡的电功率,小灯泡的额定电压为2.5 V。

(1)用笔画线代替导线,将图甲所示的器材连接成完整电路;
(2)连接电路时开关应处于____(选填“断开”或“闭合”)状态,正确连接后,应将滑片P由最大阻值处缓慢向____(选填“A”或“B”)端移动,使灯逐渐变亮;
(3)某次实验时,电流表的示数如图乙所示,则通过灯L的电流为____A;移动滑片P,记下多组电压和电流值,绘制成图丙所示的图像,根据图像信息,小灯泡的额定功率为____W;
(4)实验时,由于操作失误,在未断开开关的情况下,直接将亮着的小灯泡从灯座上取下,电压表的示数____(选填“变大”“变小”或“不变”);
(5)在没有电流表的情况下,用如图丁所示的实验电路,也可以测出小灯泡的额定功率。已知小灯泡的额定电压为$U_{额}$,定值电阻的阻值为R,实验步骤如下:
①只闭合开关S、$S_{1}$,调节滑片,使电压表示数为$U_{额}$;
②保持滑片位置不变,只闭合开关S、$S_{2}$,此时电压表的示数为U;
可知小灯泡的额定功率$P_{额}= $____(用$U_{额}$、U和R表示);若已知电源电压为$U_{0}$,此时滑动变阻器接入电路的阻值$R_{x}= $____(用$U_{0}$、$U_{额}$、U和R表示)。

答案：

(1)如图所示
　　　　　
(2)断开 A
(3)0.2 0.625
(4)变大
(5)$U_{\text{额}}·\frac{U - U_{\text{额}}}{R}$ $\frac{(U_0 - U)R}{U - U_{\text{额}}}$
