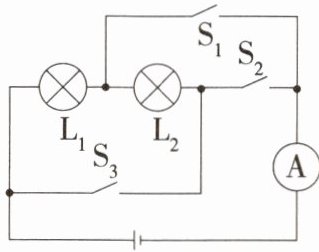

16. 在如图所示的电路中,电源保持不变,$ L_1 $ 和 $ L_2 $ 是两个不同规格的灯泡。求:
(1) 只闭合 $ S_2 $ 时,若电流表 A 的示数为 0.15 A,通过 $ L_1 $ 和 $ L_2 $ 的电流;
(2) 当闭合 $ S_1 $ 和 $ S_3 $ 时,若电流表 A 的示数为 0.8 A,通过 $ L_1 $ 的电流为 0.6 A,通过 $ L_2 $ 的电流。

答案：
(1)由图可知，只闭合S₂时，L₁与L₂串联，电流表A测电路中的电流。已知电流表A的示数为0.15A，由于串联电路中各处的电流相等，因此通过L₁和L₂的电流均为0.15A；
(2)当闭合S₁和S₃时，L₁与L₂并联，电流表A测干路中的电流。已知电流表A的示数，即干路中的电流I = 0.8A，通过L₁的电流I₁ = 0.6A，由于并联电路中干路电流等于各支路电流之和，因此通过L₂的电流I₂ = I - I₁ = 0.8A - 0.6A = 0.2A。

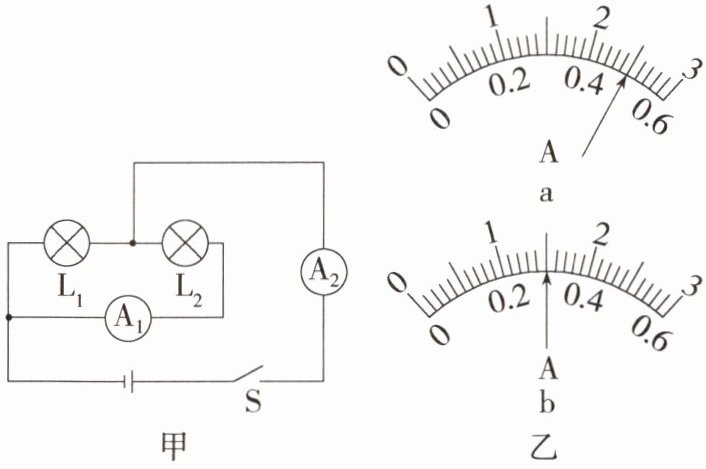

17. 某同学在做“用电流表测量电流”的实验中所用的电路如图甲所示,他按电路图正确连接电路并闭合开关 S 后,电流表 $ A_1 $、$ A_2 $ 的指针位置分别如图乙中 a、b 所示。则:
(1) 该电路属于串联电路还是并联电路?
(2) 电流表 $ A_1 $、$ A_2 $ 的示数分别是多少?
(3) 通过灯 $ L_1 $ 的电流多大?

答案：
(1)由电路图可知，L₁与L₂并联，电流表A₁测L₂支路的电流，电流表A₂测干路电流；
(2)因并联电路中干路电流等于各支路电流之和，且图乙中电流表A₂指针的偏转角度小于电流表A₁指针的偏转角度，所以，电流表A₁的量程为0~0.6A，分度值为0.02A，示数I₂ = 0.5A；干路电流表A₂的量程为0~3A，分度值为0.1A，示数I = 1.5A；
(3)通过灯L₁的电流I₁ = I - I₂ = 1.5A - 0.5A = 1.0A。
