《2025年5年中考3年模拟九年级物理全一册人教版》

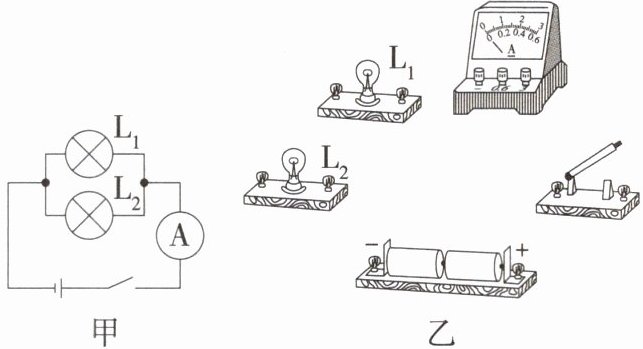

1.「2025 北京大兴期中」按图甲中的电路图,用笔画线代替导线,将图乙中的实物连成电路。

答案：
解析　根据电流流向法,先从电源正极出发依次串联开关、电流表(选0~3 A量程)、灯泡L₁回到电源负极,再把灯泡L₂并联在灯泡L₁两端,如图所示。
　　　　　
方法归纳 根据电路图连接实物图:
(1)沿电流方向逐个连接各元件,对于并联电路,要注意分流点和汇合点的对应,在连接电路时尽量避免导线交叉。
(2)无论是根据电路图连接实物图,还是根据实物图画电路图,都应注意电路图和实物图的一一对应关系。

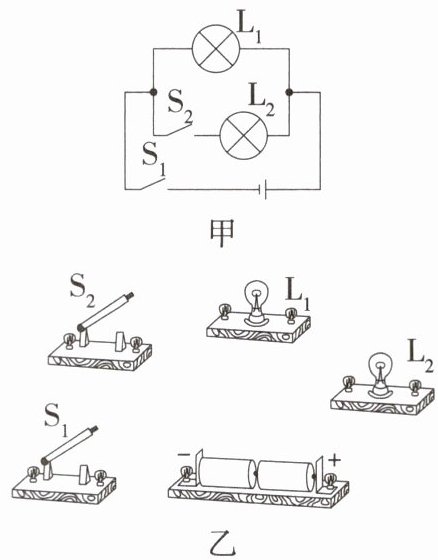

2.「2025 甘肃定西期中」请你根据如图甲所示的电路图,帮助小雨同学连接图乙中的实物电路。

答案：

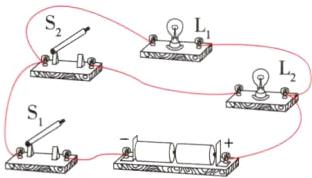

解析　根据电流流向法,先从电源正极出发依次串联灯泡L₂、开关S₂、开关S₁回到电源负极,然后把灯泡L₁的右接线柱与灯泡L₂的右端相连、左接线柱与开关S₂的左端相连,如图所示。
　　　　

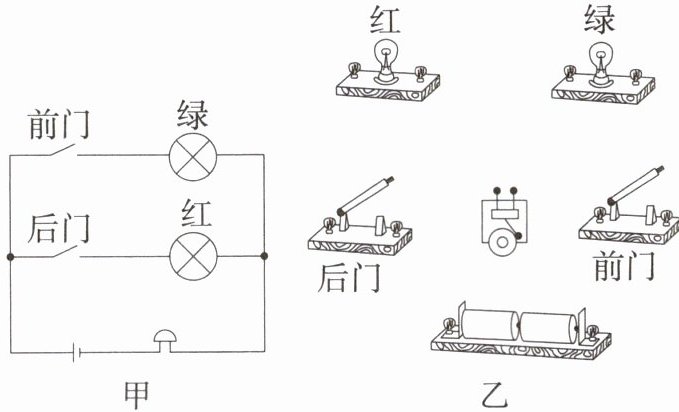

3.「2025 河南汝州期中」一商品仓库,后门进货、前门取货。现有红、绿两只灯泡和一个电铃装在一块木板上,另有一个电池组、两个开关,还有若干条导线。如图甲所示是为仓库值班人员设计的电路图；电铃响同时绿灯亮,表示取货人在前门按开关；电铃响同时红灯亮,表示送货人在后门按开关。按要求连接图乙中的实物。

答案：
解析　由图甲知,红灯和绿灯并联,电铃在干路上,前门开关在绿灯所在支路上,后门开关在红灯所在支路上,如图所示。
　　　　　

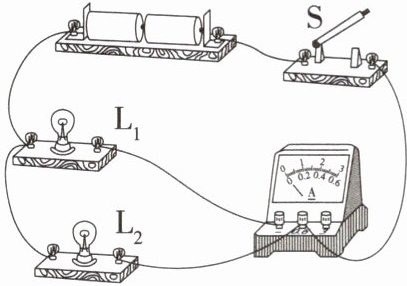

4.「2025 湖南郴州苏仙期中」请根据如图所示的实物连接图,在虚线框内画出对应的电路图。

答案：
解析　由实物图知,两灯并联,开关S在干路上,电流表在L₁所在支路上,如图所示。
　　　　　　　

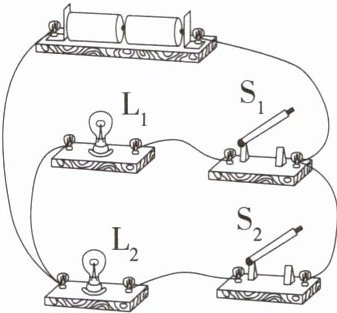

5.「2025 山东商河期中」根据实物图画出对应的电路图。

答案：
解析　由实物图知,两灯泡并联,开关S₁在L₁所在支路上,S₂在L₂所在支路上,如图所示。
　　　　　　　

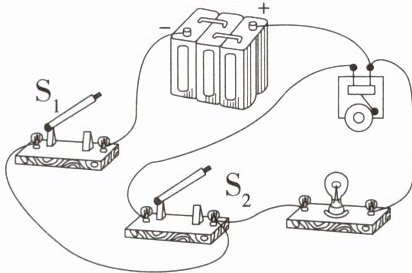

6.「2025 河南洛阳期中」根据实物连接图在虚线框内画出对应的电路图。

答案：
解析　由实物图知,电铃、开关S₂和开关S₁依次连接在电源两极上,灯泡并联在电铃和开关S₂所在支路的两端,如图所示。
