《2025年5年中考3年模拟九年级物理全一册人教版》

1. [2024江西吉安二中期中]维修师傅在修理电器时需要更换一只15Ω的电阻,但手边没有15Ω的电阻,只有电阻值分别为10Ω、20Ω、60Ω的电阻各一只,请你帮他想出可解决问题的办法(D)
A.把10Ω与20Ω的电阻串联起来
B.把20Ω与60Ω的电阻串联起来
C.把10Ω与20Ω的电阻并联起来
D.把20Ω与60Ω的电阻并联起来

答案： D 由于阻值小于15Ω的电阻只有一个，因此必须采用并联的方式得到15Ω的电阻;因为并联电路的总电阻的倒数等于各电阻倒数之和，则选择20Ω和60Ω的电阻并联时，总阻值为$R_{并}=\frac{R_{1}R_{2}}{R_{1}+R_{2}}=\frac{20Ω×60Ω}{20Ω + 60Ω}=15Ω$，选D。

2. 把一根电阻为32Ω的粗细均匀的电阻丝围成一个正方形,并以如图所示的方式接入电路,则该正方形接入电路的阻值为(D)
A.64Ω
B.32Ω
C.16Ω
D.8Ω

答案： D 把阻值为32Ω的粗细均匀的电阻丝围成一个正方形，电阻丝的电阻与电阻丝长度成正比，则二分之一电阻丝的阻值为16Ω，所以两段电阻丝并联后的总阻值$R=\frac{R_{1}R_{2}}{R_{1}+R_{2}}=\frac{16Ω×16Ω}{16Ω + 16Ω}=8Ω$，选D。

3. [2024黑龙江齐齐哈尔五校联考]将几个电阻并联之后的总电阻小于(选填“小于”或“大于”)其中任何一个电阻。如果将40Ω和60Ω的电阻并联,总电阻是24Ω。

答案： 小于 24

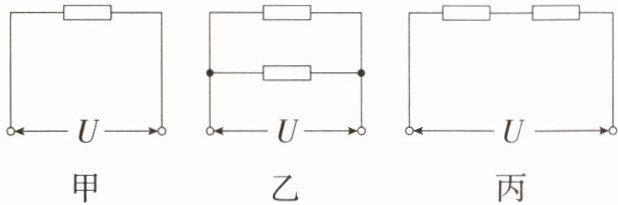

4. [2025江苏常州武进月考]如图所示,甲、乙、丙三个电路电源电压U相等,每个定值电阻阻值相等,电路总电阻分别为$R_1、$$R_2$和$R_3,$电阻阻值最大的是$R_3$(选填$“R_1”“R_2”$或$“R_3”),$电路中的电流分别为$I_1、$$I_2($乙图中的干路电流)和$I_3,$最大的是$I_2$(选填$“I_1”“I_2”$或$“I_3”)。$

答案： $R_3$ $I_2$

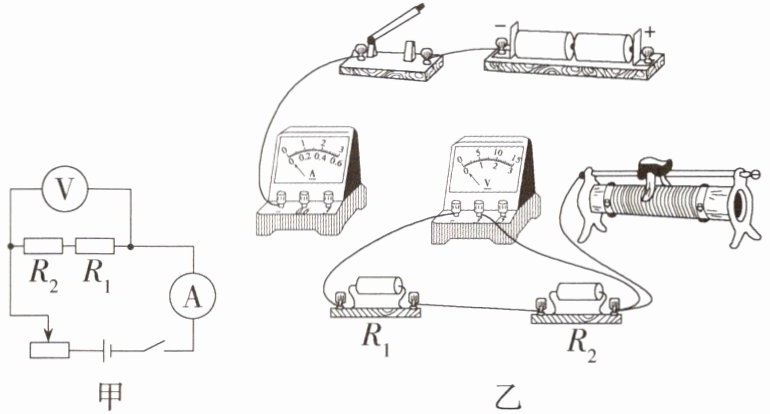

5.在学习“串联电路的总电阻与各串联电阻之间关系”的时候,小强和小刚利用滑动变阻器(铭牌上标有“20Ω 1A”)、两个定值电阻(5Ω、10Ω)、电压表、电源等器材对此进行了探究。他们设计了如图甲所示的电路图。

(1)根据电路图,请你在图乙中用笔画线代替导线,将没有连接完的实物电路连接好(导线不允许交叉且电流表的量程选取适当)。
(2)请你根据电路图分析:在闭合开关前,滑动变阻器的滑片应移到______(选填“左”或“右”)端。
(3)如表所示是小强和小刚在这次实验中所记录的数据。请你根据他们三次测量的数据进行分析,可得出结论:______。
|器材$:R_1= 5Ω R_2= 10Ω$|
|实验次数|1|2|3|
|电压U/V|1.5|2.4|3|
|电流I/A|0.1|0.16|0.2|
(4)若闭合开关后发现电流表有示数,而电压表无示数,则出现该现象的原因可能是下面哪一种情况?______(只填字母序号即可)。
A.滑动变阻器某处断路
B.只有$R_1$被短路
C.只有$R_2$被短路
D.电压表的某一个接线柱接触不良

答案：

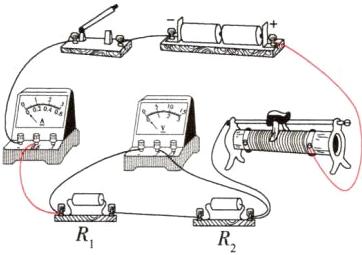

(1)如图所示
(2)左
(3)串联电路的总电阻等于各电阻之和
(4)D
