《2025年5年中考3年模拟九年级物理全一册人教版》

1. 如图所示,为了使灯$L_1$和$L_2$组成串联电路,应该(C)

A.闭合$S_1$和$S_2,$断开$S_3$
B.闭合$S_1、$$S_2$和$S_3$
C.闭合$S_3,$断开$S_1$和$S_2$
D.闭合$S_2$和$S_3,$断开$S_1$

答案： C 要使灯泡L₁和L₂组成串联电路，电流需从电源正极依次流过灯泡L₁、灯泡L₂回到电源负极，故需闭合开关S₃，断开S₁和S₂，故选C。

2. 对于图中电路的判断正确的是(D)
A.只闭合开关$S_1$时,灯泡$L_1、$$L_3$并联
B.只闭合开关$S_2$时,灯泡$L_2、$$L_3$并联
C.只闭合开关$S_2、$$S_3$时,灯泡$L_2、$$L_3$串联
D.闭合所有开关时,灯泡$L_1、$$L_2$并联$,L_3$短路

答案： D 由图知，只闭合开关S₁时，电流从电源正极流出，依次通过L₁→S₁→L₂回到电源负极，灯泡L₁、L₂串联，A错误；只闭合开关S₂时，电流从电源正极流出，依次通过L₂→S₂→L₁后回到电源负极，所以灯泡L₂、L₁串联，B错误；只闭合开关S₂、S₃时，L₁被短路，只有L₂接入电路中，C错误；闭合所有开关时，L₁被短路，电流从电源正极流出经过S₃后分成两支，一支通过L₂，另一支通过L₁，所以灯泡L₁、L₂并联，D正确。故选D。

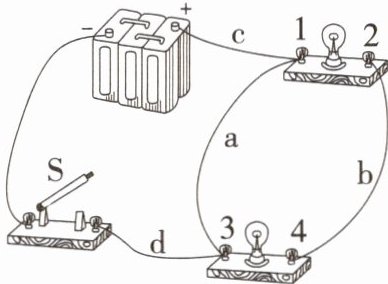

3. 在学习“串联和并联”时,小茗连接了如图所示的电路。下列说法正确的是(C)

A.闭合开关,两灯并联
B.闭合开关,两灯同时发光
C.要使两灯串联,只需拆除导线a
D.要使两灯并联,需将导线d接“3”的一端改接到“1”上

答案： C 由图知，闭合开关，因为有导线a，两灯被短路，都不发光，此时两灯既不是并联也不是串联，要使两灯串联，需拆除导线a；要使两灯并联，需将导线d接“3”的一端改接到“4”上，或将c接“1”的一端改接到“2”上，故选C。

4. 如图所示,开关能够同时控制两盏灯,且两灯并联的是(D)
A.
B.
C.
D.

答案： D 由图知，A图中，两灯并联，开关在支路上，只能控制其中一盏灯，A不符合题意；B、C两图中，两灯串联，开关可同时控制两盏灯，B、C不符合题意；D图中，两灯并联，开关在干路上，可同时控制两盏灯，D符合题意。故选D。

5. 小布同学在经过十字路口时,观察了人行横道的红、绿交通信号灯,画出下列控制红、绿灯的电路图,你认为正确的是(C)

答案： C 根据生活经验可知，红灯和绿灯独立工作，互不影响，是并联的，故选C。

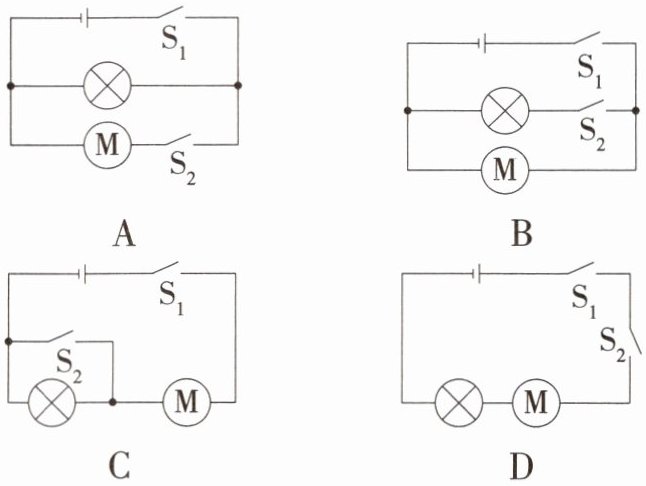

6. 小区地下车库门口都装有自动识别系统,若是系统内录入的车牌号靠近识别系统时,灯泡亮,然后电动机工作,抬杆抬起,车子可以进入车库；若不是系统内录入的车牌号靠近识别系统时,只有灯泡亮,抬杆不会抬起,车子不能进入车库。下列电路符合设计要求的是(A)

A.
B.
C.
D.

答案： A 根据题意可知，当未被录入车牌号码的车来到小区车库门口时，灯泡亮，抬杆不会抬起，这说明一个开关单独闭合不能控制电动机；当已经被录入车牌号码的车来到小区车库门口时，灯泡亮，电动机工作，抬杆抬起，车顺利进出，这说明两开关同时闭合才能控制电动机；由此可知，灯泡和电动机工作时互不影响，是并联的，一个开关能控制整个电路，在干路上，另一个开关串联在电动机所在的支路上，故选A。
