《2026年河北中考必备卷物理》

10. 如图4所示，电源电压不变，$R_{2}$为定值电阻，$R_{1}$为滑动变阻器，灯泡的电阻不随温度的变化而变化；只闭合$S_{1}$，随着滑片的移动，a、b两电表(一个电流表和一个电压表)的示数均有变化。下列说法正确的是(C)

A.电表a是电压表，电表b是电流表
B.只闭合$S_{2}$，滑片向右移，灯泡变暗，两表示数的变化量之比变小
C.将滑片置于$R_{1}$的最右端，依次闭合$S_{2}$、$S_{3}$、$S_{1}$，电流表示数逐次变大
D.三个开关都闭合，将滑片向左移，电路中的总功率变大

答案： 10.C【解析】由题知，只闭合S_{1}，随着滑片的移动，a、b两电表（一个电流表和一个电压表）的示数均有变化；只闭合S_{1}时，电路中的电阻元件只有R_{1}、R_{2}，随着滑片的移动，若b为电流表，则电流表将滑动变阻器和a表短路，滑片移动时a、b表的示数都不变，与题意不符，所以，b电表应该是电压表，a电表只能是电流表，故A错误；只闭合S_{2}，R_{1}与灯泡L串联，电压表测量滑动变阻器两端的电压，电流表测量电路的电流，滑片向右移时，滑动变阻器的电阻增大，总电阻增大，根据I=$\frac{U}{R}$知，电路的电流的减小，由P=I^{2}R知，小灯泡的实际功率减小，灯泡变暗；根据R=$\frac{U}{I}$知，电压表与电流表示数之比为滑动变阻器的电阻，滑片右移，滑动变阻器的电阻增大，则电压表与电流表示数之比变大，故B错误；滑片置于R_{1}的最右端，只闭合S_{2}时，灯泡L与滑动变阻器串联，再闭合S_{3}时，将滑动变阻器短路，电路只有灯泡L工作，再闭合S_{1}时，电阻R_{2}与灯泡并联，根据串联电路的总电阻大于任何一个分电阻以及并联电路总电阻小于任何一个分电阻可知，依次逐个闭合S_{2}、S_{3}、S_{1}，电路的总电阻逐渐减小，根据I=$\frac{U}{R}$知，电流表示数逐次变大，故C正确；三个开关都闭合时，定值电阻R_{2}与小灯泡并联，滑动变阻器被短路，无论如何移动滑片，电路中的电流均不变，故D错误。故选C。

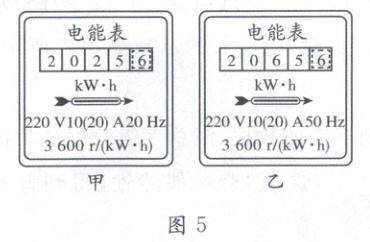

11. (2分)如图5甲是小明家的电能表，他家同时使用的用电器总功率不能超过4400W，小明一家在八月份外出旅游，家中只有电冰箱工作，电能表月初和月末的示数分别如图甲、乙所示，如果电费资费标准是0.5元/(kW·h)，则小明家这个月需要缴纳电费20元。

答案： 11.4400 20
【解析】从电能表的铭牌“220V 20A”可知，允许通过的最大电流为20A，则电能表的最大功率P=UI=220V×20A=4400W。电能表本月末与上月初的读数差即为该月所消耗的电能，电能表的末尾是小数位。小明家这个月用电为：2065.6kW·h−2025.6kW·h=40kW·h，小明家这个月需要缴纳电费：0.5元/(kW·h)×40kW·h=20元。

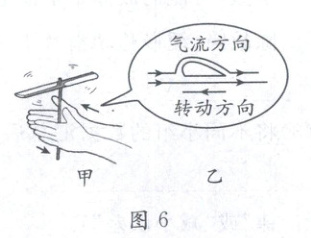

12. (2分)中华文化博大精深，关于竹蜻蜓的最早记载见于晋朝葛洪所著的《抱朴子》一书中，竹蜻蜓的原理如图6乙所示：当旋转时，流过叶片上方的气流速度较快(或大)，叶片上下表面产生压强差，形成对叶片向上的压力差，使竹蜻蜓飞行。请在图6甲中画出竹蜻蜓所受重力的示意图。

答案：
12.快(或大) 如图1所示

【解析】如图所示，竹蜻蜓的叶片上表面凸起，当旋转时，流过叶片上方的气流速度较大，压强较小；流过叶片下方的气流速度较小，压强较大；在叶片上下表面产生压强差，形成对叶片向上的压力差，推动竹蜻蜓飞行。从竹蜻蜓的重心沿竖直向下方向画一条线段，并标出G，如图1所示。

13. (2分)2023年5月30日，搭载“神舟十六号”飞船的长征运载火箭在酒泉卫星发射中心发射升空，在加速上升的过程中，飞船的机械能增大(选填“增大”“减小”或“不变”)；飞船与空间站对接成功后，如图7是由飞船和核心舱等组合而成的中国空间站在轨运行时的示意图，以天和核心舱为参照物，神舟载人飞船是静止(选填“静止”或“运动”)的。

答案： 13.增大 静止
【解析】火箭升空时，质量不变，速度增大，动能增大；高度增大，重力势能增大。动能增大，重力势能增大，故机械能增大。以天和核心舱为参照物，神舟载人飞船与天和核心舱之间没有位置变化，所以神舟载人飞船是静止的。
