《2026年河北中考必备卷物理》

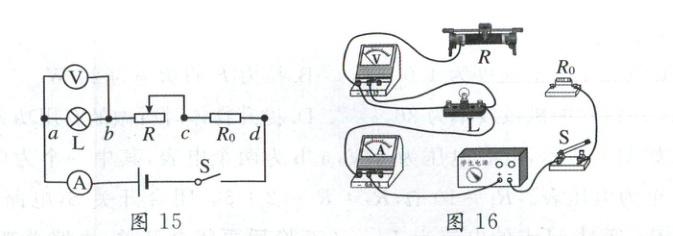

18. (6分)在“探究串联电路电压的特点”实验中。小明设计了图15所示的电路，其中R₀为定值电阻，R为滑动变阻器，L为小灯泡。

(1)根据图15所示的电路图用笔画线代替导线，将图16所示的实物图补充完整。

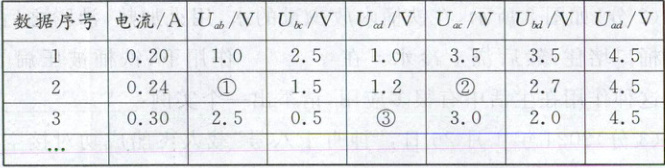

(2)连接好电路后，闭合开关，移动滑动变阻器的滑片至某一位置，记录电流表的示数；选择合适的量程，用电压表分别测出ab、bc、cd、ac、bd、ad间的电压。将这些数据记入下表。改变滑动变阻器滑片的位置，在保证电路安全的情况下再做几次实验。读取数据①时电压表的示数如图17所示，示数为V。

(3)根据第1组的实验数据可初步得出结论：串联电路中，总电压等于这部分电路中的各用电器两端电压之和。再做几次实验的目的是。
(4)读取数据(选填“②”或“③”)时，电压表指针没有对准刻度线。
(5)根据表中的实验数据，写出一条你还能发现的规律：。
【拓展】灯泡L₁和L₂的额定功率相等，额定电流分别为0.2A和0.3A，小明利用图15中的灯泡L，对L₁和L₂的发光情况进行研究。将L、L₁、L₂与某一可调压电源连接成如图18所示的电路，只闭合S₁，调节电源电压至某一值时，通过电压表判断出L₁正常发光；断开S₁，闭合S₂，发现不用改变电源电压，L₂也恰好正常发光。则L₁正常发光时的电阻为Ω。

答案：
18.
(1)如图3所示
(2)1.8
(3)寻找普遍规律
(4)②
(5)电阻一定时，通过导体的电流与导体两端电压成正比
[拓展]22.5

[解析]
(1)按电路图连接实物，如图3所示；
(2)由题图17可知，电压表用的小量程，分度值0.1V，故示数为1.8V；
(3)探究串联电路电压的特点实验，多次的实验目的是寻找普遍规律；
(4)分析表格中的数据，数据②的大小为$U_{ac2}=U_{ad2}-U_{cd2}=4.5V - 1.2V = 3.3V$，此时电压表用的大量程，分度值为0.5V，则读取3.3V电压值时电压表的指针没有对准刻度线；
(5)分析表格中的数据，观察$R_0$两端电压与电流可知，电阻一定时，通过导体的电流与导体两端电压成正比；
[拓展]设电源电压为$U$，只闭合$S_1$，$L$与$L_1$串联，灯$L_1$的额定电流为0.2A，由表格中数据可知，此时灯$L$两端电压为1V，则灯$L_1$的额定电压为$U - 1V$，所以灯$L_1$的额定功率$P_1=(U - 1V)×0.2A·s·s①$；
断开$S_1$，闭合$S_2$，$L$与$L_2$串联，灯$L_2$的额定电流为0.3A，由表格中数据可知，此时灯$L$两端电压为2.5V，则灯$L_2$的额定电压为$U - 2.5V$，所以灯$L_2$的额定功率$P_2=(U - 2.5V)×0.3A·s·s②$；
灯泡$L_1$和$L_2$的额定功率相等，所以$① = ②$，即$(U - 1V)×0.2A=(U - 2.5V)×0.3A$，解得$U = 5.5V$；则灯$L_1$的额定电压$U - 1V = 5.5V - 1V = 4.5V$，则$L_1$正常发光时的电阻$R_1=\frac{4.5V}{0.2A}=22.5\Omega$。
