10. 如图7所示，电源电压为6V，a、b为两个电表，其中一个为电流表，一个为电压表。R₁ = 10Ω，R₂：R₃ = 2：3。闭合开关S，电路总功率为P₁，通过M点的电流为I₁；a、b互换后再闭合开关，电路总功率为P₂，通过M点的电流为I₂。若P₁：P₂ = 5：6，I₂ - I₁ = 0.1A，下列说法正确的是(C)

A.a为电压表
B.R₂的阻值为30Ω
C.将图中的电源、电表a、电表b任意互换，闭合开关，电路总功率的最小值为3W
D.将R₁、R₂、R₃中的一个与图中的电表a互换，闭合开关，电表a的示数可能比互换前小

答案：
10.C [解析]由题意可知，当两个表互换位置后，$P_1:P_2=5:6$，则$P_1:P_2=UI_1:UI_2=I_1:I_2=5:6·s·s①$；两次的电流关系为$I_2-I_1=0.1A·s·s②$；联立$①②$式可得，$I_1=0.5A$，$I_2=0.6A$。当$a$为电压表，$b$为电流表时，闭合开关$S$，$R_1$单独工作，$R_2$和$R_3$短路，电路中的电流$I_{R_1}=\frac{U}{R_1}=\frac{6V}{10\Omega}=0.6A=I_2$，刚开始时，$a$是电流表，$b$为电压表，电路电流$I_1=0.5A$，故A错误；当$a$为电流表，$b$为电压表时，$R_1$短路，$R_2$和$R_3$并联，则电路中的电流$I_1=\frac{U}{R_2}+\frac{U}{R_3}=0.5A·s·s③$；$R_2:R_3=2:3·s·s④$；联立$③④$可得，$R_2=20\Omega$，$R_3=30\Omega$，故B错误；由题意可知，将图中的电源、电表$a$、电表$b$任意互换，共有如下6种组合：

根据$P=\frac{U^2}{R}$可知，当电路中阻值最大时，电路中的电功率最小。
图1
(1)为题中原图，为$R_2$和$R_3$并联工作，阻值$R=\frac{R_2× R_3}{R_2+R_3}=\frac{20\Omega×30\Omega}{20\Omega+30\Omega}=12\Omega$；图1
(2)为题中$a$、$b$互换位置后，为$R_1$单独工作，阻值$R_1=10\Omega$；图1
(3)为$R_1$单独工作，阻值$R_1=10\Omega$；
图1
(4)为$R_1$、$R_2$和$R_3$并联工作，阻值为$R_4=\frac{1}{\frac{1}{R_1}+\frac{1}{R_2}+\frac{1}{R_3}}=\frac{60}{11}\Omega$；图1
(5)$R_2$和$R_3$并联工作，阻值为$R_5=R =12\Omega$；图1
(6)为$R_1$、$R_2$和$R_3$并联工作，阻值为$R_6=R_4=\frac{60}{11}\Omega$。综上可知，电路中的最大阻值为12Ω，则电路中的最小电功率$P_{min}=\frac{U^2}{R_{max}}=\frac{(6V)^2}{12\Omega}=3W$，故C正确；
将$R_1$、$R_2$、$R_3$中的一个与图中的电表$a$互换，有如下3种情况：



根据A中分析可知，未更换之前，$R_1$短路，$R_2$和$R_3$并联工作，电流表测量干路电流，电路中的阻值为12Ω；图2
(1)中，$R_1$短路，$R_2$和$R_3$并联，与未更换前一致，故图2
(1)中电流表示数将不变；图2
(2)中，$R_3$短路，$R_1$和$R_2$并联，电流表测量干路电流，电路中的阻值$R_8=\frac{R_2× R_1}{R_2+R_1}=\frac{20\Omega×10\Omega}{20\Omega+10\Omega}=\frac{20}{3}\Omega$，根据$I=\frac{U}{R}$可知，图2
(2)中电流表的示数将变大；图2
(3)中，$R_2$短路，$R_1$和$R_3$并联，电流表测量干路电流，电路中的阻值$R_9=\frac{R_3× R_1}{R_3+R_1}=\frac{30\Omega×10\Omega}{30\Omega+10\Omega}=7.5\Omega$，根据$I=\frac{U}{R}$可知，图2
(3)中电流表的示数将变大。综上所述，故D错误。故选C。

11. (2分)如图8所示，在铁桶内放少量的水，用火加热，沸腾之后把桶口堵住，然后浇上冷水。在大气压作用下，铁桶被压扁了。这种作用在生活中有很多应用，请举出一个实例：空气吸盘。

答案： 11.大气压 空气吸盘
[解析]铁桶里的水被加热，产生大量的水蒸气。桶口堵住，浇上冷水，温度降低，水蒸气液化，桶内的气压变小，在大气压的作用下铁桶被压扁。大气压的应用在生活中有很多事例，比如空气吸盘，钢笔吸墨水等。

12. (3分)2024年4月26日，“神舟十八号”载人飞船成功对接空间站天和核心舱径向端口。对接成功后，飞船相对于空间站是静止的；宇航员在空间站通过电磁波与地面联系；飞船在太空中有(选填“有”或“没有”)惯性。

答案： 12.静止 电磁 有
[解析]对接成功后，飞船相对于空间站没有位置的变化，飞船相对于空间站是静止的；空间站是通过电磁波与地面联系的；飞船在太空中质量不变，有惯性且大小不变。

13. (3分)如图9所示，烛焰经凸透镜在光屏上成清晰的像，此成像原理可用于制作投影仪。不改变蜡烛与光屏的位置，向右(选填“左”或“右”)移动凸透镜到某一位置，能再次在光屏上成清晰的像。若烛焰的高度大于凸透镜的直径，在足够大的光屏上能(选填“能”或“不能”)成清晰且完整的像。

答案： 13.投影仪 右 能
[解析]由图可知，此时物距小于像距，根据凸透镜成实像时，物距小于像距，成倒立、放大的实像，应用于投影仪；不改变蜡烛与光屏的位置，向右移动凸透镜到某一位置，当物距等于原来的像距，像距等于原来的物距时，根据在光的折射中，光路是可逆的可知，能再次在光屏上成清晰的像；若烛焰的高度大于凸透镜的直径，部分光线仍能通过凸透镜会聚成完整的像，但由于会聚的光线比原来减少，所以像比原来变暗。

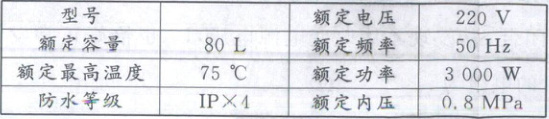

14. (2分)如表所示为某储水式电热水器的铭牌，若该热水器正常工作3000s，可将一箱装有额定容量的水从25℃加热到50℃，则这个过程中水吸收的热量为$8.4×10^6$J，热水器的效率为93%。[结果保留整数，水的密度为1.0×10³kg/m³，水的比热容为4.2×10³J/(kg·℃)]

答案： 14.$8.4×10^6$ 93
[解析]由$\rho=\frac{m}{V}$可知，热水器中水的质量$m=\rho V=1.0×10^3kg/m^3×80×10^{-3}m^3=80kg$，水吸收的热量$Q_吸=cm(t-t_0)=4.2×10^3J/(kg·^{\circ}C)×80kg×(50^{\circ}C-25^{\circ}C)=8.4×10^6J$；热水器消耗的电能$W=Pt=3000W×3000s=9×10^6J$，热水器的效率$\eta=\frac{Q_吸}{W}×100\%=\frac{8.4×10^6J}{9×10^6J}×100\%\approx93\%$。
