《2026年河北中考必备卷物理》

17. (6分)小李在“悟理创新实验”社团活动中，看见如图12甲的双探头压强计，该装置一次测量可采集多个数据，激起了他探究液体压强的浓厚兴趣。

(1)U形管A、B中装入同种液体，小李用手轻压探头C、D处橡皮膜到一定程度，U形管两侧液面都出现了明显高度差且保持稳定，说明压强计不漏气(选填“漏气”或“不漏气”)。

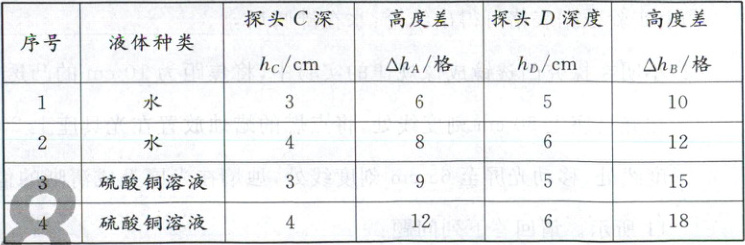

(2)如图甲，小李先在装水的容器中进行实验；然后换用密度大于水的硫酸铜溶液进行实验，记录实验数据如下表：
①分析表中1、2(或3、4)两组数据可知：同种液体中，深度越深，U形管两边液面高度差越大，压强越大。
②分析表中1、3(或2、4)(填序号)数据可知：深度相同时，液体密度越大，压强越大。
③根据表中数据，小李估算出硫酸铜溶液的密度为1.5g/cm³。
(3)小李受双探头压强计原理的启发制作出如图12乙的器材(细金属管与浮筒内部相通)，她将浮筒漂浮在水中后再使其竖直向下移动，感受到细金属管对手的作用力越来越大；浮筒竖直浸没水中后，仔细观察其下表面橡皮膜形变更明显，从而分析出浮力产生的原因。

答案： 17.
(1)不漏气
(2)①同种液体中，深度越深，U形管两边液面高度差越大，压强越大 ②1、3(或2、4) ③1.5
(3)下 浮力
【解析】
(1)U形管A、B中装入同种液体，小李用手轻压探头C、D处橡皮膜到一定程度，U形管两侧液面都出现了明显高度差且保持稳定，说明压强计不漏气，若漏气，按压橡皮膜时，U形管两边不会出现液面高度差。
(2)①分析表中1、2或3、4两次数据可知：同种液体中，深度越深，U形管两边液面高度差越大，压强越大。②分析表中1、3(或2、4)数据可知：深度相同时，液体密度越大，U形管两边液面高度差越大，压强越大。③根据表中数据，当探头D在水中的深度为$6cm$，探头C在硫酸铜溶液的深度为$4cm$时，U形管中的高度差相同，说明此时受到的压强相等；即$\rho_{水}gh_{水} = \rho_{硫酸铜}gh_{硫酸铜}$；则硫酸铜溶液的密度$\rho_{硫酸铜} = \frac{h_{水}}{h_{硫酸铜}}\rho_{水} = \frac{6cm}{4cm} × 1g/cm^{3} = 1.5g/cm^{3}$。
(3)将浮筒漂浮在水中后再使其竖直向下移动，浮筒排开水的体积增加，所受浮力增大，因此会感受到细金属管对手的作用力越来越大。由于液体压强与液体的深度有关，所以浮筒竖直浸没水中后，下表面的深度比上表面的深度更深，由$p = \rho gh$可知，其下表面橡皮膜形变程度更明显；浸在液体中的物体上下表面在液体中的深度不同，形变程度不同，存在着压力差，从而分析出浮力产生的原因。
