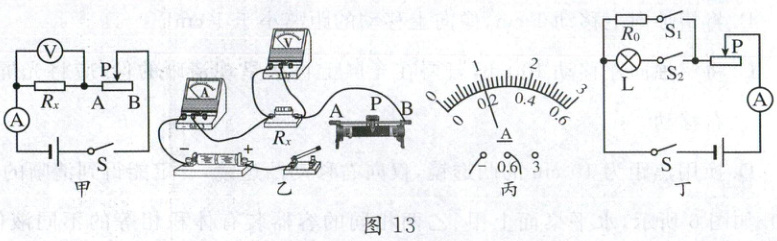

18. (7分)实验小组设计了用“伏安法”测电阻的实验电路如图13甲所示，Rₓ为待测电阻。

(1)请按照图13甲所示的电路图，用笔画线代替导线，在图13乙中完成实物图连接。
(2)连接好电路，闭合开关后，小明发现两电表的指针都反向偏转，最简单的解决办法是。

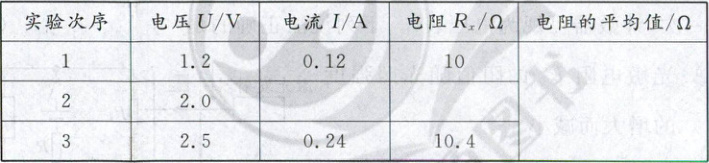

(3)排除故障后，将滑片P移到最右端，闭合开关，电压表的示数为1.2V，调节滑动变阻器滑片P的位置，当电压表示数为2.0V时，电流表示数如图丙所示，继续移动滑动变阻器滑片P完成实验，记录的数据如表所示。根据实验数据可得定值电阻Rₓ=Ω(结果保留一位小数)；多次进行实验是为了。

(4)实验小组完成实验后，他们经过讨论，认为用图甲的电路图还可以完成实验。(至少填写一个实验名称)
【拓展】小明用如图丁所示的电路测量小灯泡正常发光时的电阻，所用器材：额定电流为0.3A的小灯泡、电池组(三节干电池串联，电压为4.5V)，电流表一块、滑动变阻器(15Ω 2A)、定值电阻(R₀=5Ω)、开关和导线若干。
①只闭合S、S₂，移动滑片P，使电流表的示数为A。
②只闭合S、S₁，保持滑片P不动，读出电流表的示数为0.45A。
③小灯泡正常工作时的电阻为Ω。

答案：
18.
(1)如图所示　
(2)将电源的正负极对调
(3)10.1　减小误差
(4)探究电流与电压的关系、探究电流与电阻的关系
(5)①0.3　③10
[解析]
(1)如图所示，应将滑动变阻器“一上一下”的接入电路中。
(2)若闭合开关试触时发现电流表和电压表的指针均反向偏转，说明两表的正负接线柱均接反，最简单的做法是将电源的正负极对调。
(3)当电压表示数为2.0V时，电流表示数如题图丙所示，图丙所示的电流表选用的量程为0～0.6A，分度值为0.02A，根据指针偏转的格数可得出电流值为0.2A。根据公式$I = \frac{U}{R}$得此次测量的电阻值$R = \frac{U}{I}=\frac{2.0V}{0.2A}=10\Omega$。测量定值电阻的阻值时，应进行多次测量求平均值以减小误差，根据表中数据可以求得三次测量的电阻的平均值为$\frac{10\Omega + 10\Omega + 10.4\Omega}{3}=10.1\Omega$。
(4)用题图甲的电路图还可以完成的实验有:探究电流与电压的关系、探究电流与电阻的关系等。
(5)只闭合S、$S_2$，电路为滑动变阻器与灯泡串联，移动滑片P，使电流表的示数为0.3A，使灯泡正常发光。只闭合S、$S_1$，电路为滑动变阻器与定值电阻$R_0$串联，保持滑片P不动，读出电流表的示数为0.45A。根据公式$I = \frac{U}{R}$得出此时电路的总电阻$R_总=\frac{U}{I}=\frac{4.5V}{0.45A}=10\Omega$。根据串联电路的电阻特点得:滑动变阻器连入电路的电阻值$R_{滑}=R_总 - R_0 = 10\Omega - 5\Omega = 5\Omega$。只闭合S、$S_2$，电路为滑动变阻器与灯泡串联，根据公式$I = \frac{U}{R}$得出此时电路的总电阻$R_{总1}=\frac{U}{I_1}=\frac{4.5V}{0.3A}=15\Omega$，根据串联电路的电阻特点得:小灯泡正常工作时的电阻$R_L = R_{总1}-R_{滑}=15\Omega - 5\Omega = 10\Omega$。
