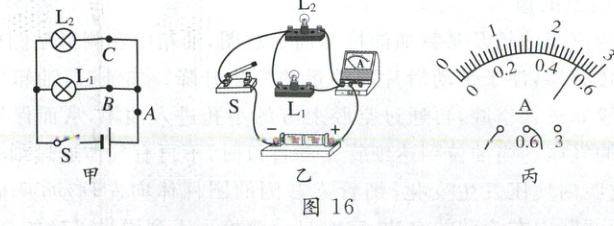

18.(7分)小明设计了如图16甲所示的电路探究并联电路中电流的规律,电源电压为3V。

(1)图16乙为小明连接的实物图,则电流表测量的是图甲中____点的电流。小明试触开关,发现两只灯泡不发光,电流表指针大角度偏转,小明把灯泡L₁取下,发现灯泡L₂正常工作,则故障可能是____。
(2)排除故障后,闭合开关,电流表指针偏转如图丙所示,其读数为0.52A。
(3)在图乙中只需移动一根导线就能测量通过L₁的电流,请你在这根导线上画“×”,并用笔画线代替导线将电路正确连接。

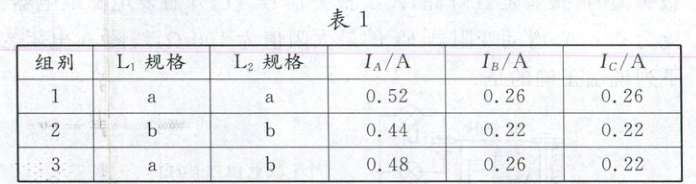

(4)小明收集到的实验数据如表1所示(灯泡有a、b、c、d四种规格)。

分析表中数据,小明得出结论:并联电路中,干路电流等于各支路电流之和。小明在完成第1、2组实验后,又进行了第3组实验,这样操作的目的是避免偶然性，得到普遍规律。

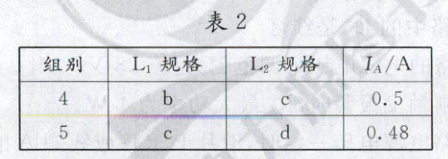

(5)得出结论后,小明用b、c和d规格的灯泡继续进行实验,得到A点电流如表2所示,则d种规格灯泡在实验中消耗的实际功率为0.6W。

【拓展】完成实验后,小红用两个定值电阻R₀、R₁分别替换图甲中的L₁和L₂,用一可调电压电源替换原来的电池组(未画出),如图17所示。在保证电路安全的情况下,小红用电流表分别测量A、B、C三点的电流,发现电流表的指针有一次满偏,还有一次偏转的角度为满偏的三分之二,已知通过C点的电流大于通过B点的电流,则所有符合上述要求的情况中,通过C点的电流的最大值与最小值之比为13:2。

答案：
18.
(1)A L₁短路
(2)0.52
(3)如图2所示
@@
(4)避免偶然性，得到普遍规律[解析]表中1、2组实验中L₁与L₂都用了相同规格的灯泡，第3组用不同规格的灯泡可以验证灯泡规格不同时各支路的电流是否相等。这样做可以避免偶然性，得到普遍规律。
@@
(5)0.6 [拓展]13:2[解析]
(5)由
(4)可得通过b灯泡电流Iᵦ为0.22A，所以由第4组数据得通过c灯泡电流I꜀ = Iₐ - Iᵦ = 0.5A - 0.22A = 0.28A。由第5组数据可求通过d灯泡的电流Iᴅ = Iₐ - I꜀ = 0.48A - 0.28A = 0.2A。所以d灯泡消耗的电功率P = UI = 3V×0.2A = 0.6W。[拓展]因C点的电流为支路电流，I꜀ ＜ Iₐ，要使C点电流最大，只要A点电流最大即可。故A点电流表选0～3A量程，并满偏，即Iₐ = 3A。若C点电流为满偏的三分之二，则C点电流为2A，B点电流为1A。若B点电流为满偏的三分之二，则B点电流就是0.4A，C点电流为2.6A，所以C点最大电流为2.6A。要使C点电流最小，只要A点电流最小即可。所以A点电流表选0～0.6A量程，并满偏，即Iₐ = 0.6A。若C点电流为满偏的三分之二，则C点电流为0.4A，B点电流为0.2A。若B点电流为满偏的三分之二，则B点电流就是0.4A，C点电流为0.2A，但C点电流大于B点电流，所以不符合条件，所以C点最小电流为0.4A，所以C点最大电流与最小电流之比：2.6:0.4 = 13:2。
