18. （7分）小红在“探究电流与电压关系”的实验中，使用的实验器材有：两节新干电池、滑动变阻器“40Ω 1A”、电流表、电压表、开关、导线和定值电阻若干。实验过程如下：

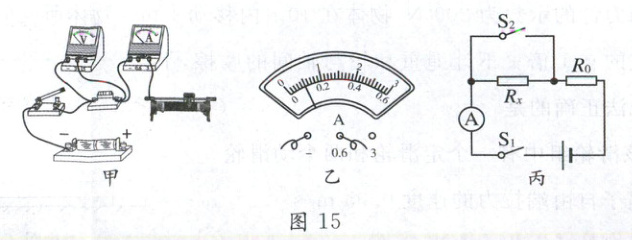

（1）请将实物图15甲连接完整（要求：滑动变阻器滑片向右滑动，电流表示数减小）。
(2)移动滑片P，发现电压表示数无变化，电流表示数有变化，其原因可能是定值电阻电阻短路。
(3)排除故障后，闭合开关，调节滑片P，当电压表的示数为0.5V时，电流表的示数如图15乙所示，则电流表示数为0.1A；该实验不可以(选填“可以”或“不可以”)用灯泡来代替定值电阻进行实验。

（4）继续实验，将实验数据记录在上表中，分析数据可得出结论：在电阻一定时，______。
【拓展】完成实验后小红还想利用如图15丙所示器材测某未知电阻Rx的阻值，其中定值电阻R₀的阻值已知。请帮她补全步骤，并写出Rx的表达式。
①闭合S₁、S₂，记录电流表示数为I₁；
②只闭合S₁，记录电流表示数为I₂；
③待测电阻Rx的表达式：Rx=(I₁-I₂)/I₂ R₀。

答案：
18.
(1)如图所示

(2)电阻短路
(3)0.1 不可以
(4)电流与电压成正比
【拓展】①S_{1} ③$\frac{I_{1}-I_{2}}{I_{2}}$R_{0}
【解析】
(1)滑动变阻器滑片向右滑动，电流表示数减小，电阻变大，如图所示；
(2)移动滑片P，电流表示数有变化，电路为通路，发现电压表示数无变化，其原因可能是定值电阻短路；
(3)排除故障后，闭合开关，调节滑片P，当电压表的示数为0.5V时，电流表的示数如题图乙所示，则电流表示数为0.1A；因灯的电阻是变化的，该实验不可以用灯泡来代替定值电阻进行实验；
(4)分析实验数据记录在上表中，分析数据可得出结论：在电阻一定时，电流与电压成正比；
【拓展】①闭合S_{1}、S_{2}，电路为定值电阻R_{0}的简单电路，记录电流表示数为I_{1}，可得电源电压U = I_{1}R_{0}；
②只闭合S_{1}，两电阻串联，记录电流表示数为I_{2}，可得电源电压U = I_{2}(R_{0}+ R_{x})；
③待测电阻R_{x}的表达式：R_{x}=$\frac{I_{1}-I_{2}}{I_{2}}$R_{0}。
