《2026年河北中考必备卷物理》

13. (2分)某起重机的滑轮组结构示意如图10所示，其最大载重为5t。起重机用20s将3600kg的钢板匀速提升到10m高的桥墩上。(g取10N/kg)
(1)起重机克服钢板重力做的功为3.6×10⁵J。
(2)某次作业前，发现挂钩处的一个滑轮(每个动滑轮质量400kg)有故障，为了维修方便，将提升重物的挂钩机构部分匀速提升至距地面1.5米处，所用拉力F=2500N，此时的机械效率为80%。

答案： 13.$3.6×10^5$　80
[解析]起重机克服钢板重力做的功$W = Gh = mgh = 3600 kg×10 N/kg×10 m = 3.6×10^5 J$;滑轮有故障，为了维修，提升重物的挂钩机构部分，克服滑轮重力做的有用功$W_{有用} = G_{动}h = m_{动}gh = 400 kg×2×10 N/kg×1.5 m = 1.2×10^4 J$;由题图知，$n = 4$，拉力端移动距离$s = nh = 4×1.5 m = 6 m$，拉力做的总功$W_{总} = Fs = 2500 N×6 m = 1.5×10^4 J$，此时的机械效率$\eta = \frac{W_{有用}}{W_{总}} = \frac{1.2×10^4 J}{1.5×10^4 J}×100\% = 80\%$。

14. (2分)在1个标准大气压下，小明用天然气灶将质量1kg的水，从20℃加热到沸腾，水吸收的热量是3.36×10⁵J。他家天然气热水器的热效率是70%，他某次洗澡，耗水20kg，热水器进水温度是22℃，出水温度是42℃，他这次洗澡消耗天然气0.075m³。[已知水的比热容是4.2×10³J/(kg·℃)，天然气的热值是3.2×10⁷J/m³]

答案： 14.$3.36×10^5$　0.075
[解析]1标准大气压下水沸点为$100^{\circ}C$，故1 kg水吸收的热量$Q = cm\Delta t = 4.2×10^3 J/(kg·^{\circ}C)×1 kg×(100^{\circ}C - 20^{\circ}C) = 3.36×10^5 J$。小明本次用水升温$\Delta t' = 42^{\circ}C - 22^{\circ}C = 20^{\circ}C$，水需吸热$Q_{吸}' = cm\Delta t' = 4.2×10^3 J/(kg·^{\circ}C)×20 kg×20^{\circ}C = 1.68×10^6 J$，热水器效率为70%，则需要天然气放热$Q_{放} = \frac{Q_{吸}'}{\eta} = \frac{1.68×10^6 J}{70\%} = 2.4×10^6 J$;消耗的天然气体积$V = \frac{Q_{放}}{q} = \frac{2.4×10^6 J}{3.2×10^7 J/m^3} = 0.075 m^3$。

15. (2分)如图11所示为小明家月初时的电能表，此时电能表的示数是5588.4kW·h。月末时电能表的示数为5688.4kW·h，若电费费标准为0.52元/度，则小明家这个月需要缴纳电费52元。

答案： 15.5588.4　52
[解析]电能表读数时，示数最后一位是小数，单位是$kW·h$，由题图可知电能表月初的示数是$5588.4 kW·h$;这个月小明家消耗的电能$W = 5688.4 kW·h - 5588.4 kW·h = 100 kW·h = 100$度，小明家这个月需要缴纳电费为：$0.52$元/度×$100$度 = $52$元。

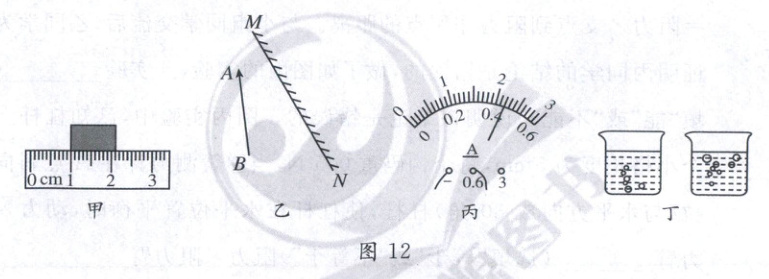

16. (5分)根据如图12提供的信息回答问题。

(1)用刻度尺测量木块的长度，甲图木块的长度为1.10cm。
(2)作出乙图中物体AB在平面镜中的像。
(3)某次实验时电流表指针位置如图丙，电流表的示数为0.44A。
(4)在“探究水的沸腾”实验中，水沸腾前后烧杯中水的气泡情形如图丁所示，沸腾前气泡在上升到水面前消失了，气泡内的水蒸气跑到哪里去了？液化成水；水沸腾后持续加热，记录水沸腾的温度为98℃，表明此时气压低于1个标准大气压。

答案：
16.
(1)1.10　
(2)如图1所示　
(3)0.44　
(4)液化成水　低于
[解析]
(1)由题图甲知：刻度尺上1 cm之间有10个小格，所以一个小格代表1 mm，即刻度尺的分度值为1 mm，物体左侧与1.00 cm对齐，右侧与2.10 cm对齐，所以物体的长度$L = 2.10 cm - 1.00 cm = 1.10 cm$。
(2)分别作出物体AB端点A、B关于平面镜的对称点$A'$、$B'$，用虚线连接$A'$、$B'$即为AB在平面镜中的像，如图1所示。
(3)电流表选用小量程，分度值为0.02 A，电流为0.44 A。
(4)在“探究水的沸腾”实验中，水沸腾前后烧杯中水的气泡情形如题图丁所示，沸腾前气泡在上升到水面前遇冷消失了，气泡内的水蒸气液化成水;水沸腾后持续加热，记录水沸腾的温度为$98^{\circ}C$，表明此时气压低于1个标准大气压。
