《2025年名校课堂九年级物理上册人教版》

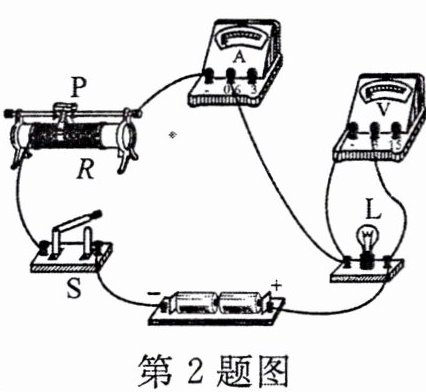

2. 如图所示，电源电压不变。闭合开关，发现灯泡不亮，电流表无示数，电压表有示数且等于电源电压。电路可能存在的故障是(B)

A.灯泡 L 短路
B.灯泡 L 断路
C.滑动变阻器 R 短路
D.滑动变阻器 R 断路

答案： B

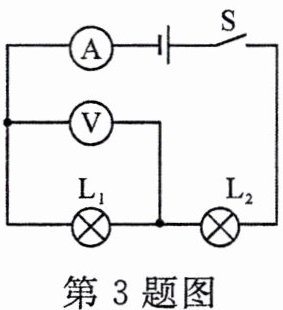

3. (2023·内江)如图所示的电路中，闭合开关后一灯亮，另一灯不亮，电流表有示数，电压表无示数，其原因可能是(A)

A.L₁ 短路
B.L₁ 断路
C.L₂ 短路
D.L₂ 断路

答案： A

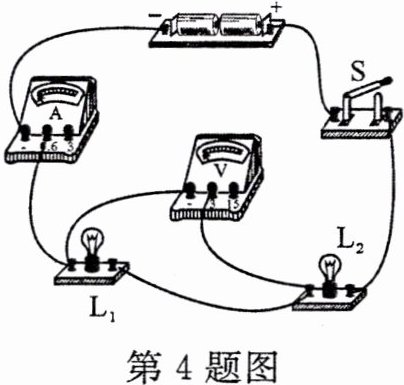

4. 如图所示的电路，闭合开关 S 后，两灯均发光，一段时间后，一盏灯突然熄灭，电流表、电压表都有示数，则该电路故障可能是(D)

A.灯 L₁ 断路
B.灯 L₂ 断路
C.灯 L₁ 短路
D.灯 L₂ 短路

答案： D

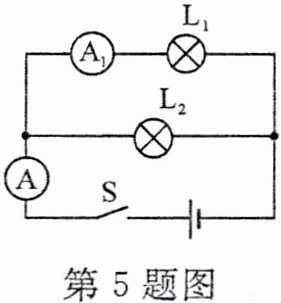

5. 如图所示的电路，闭合开关 S 后，只有一只灯泡发光，两电流表示数相等，关于电路中可能存在的故障，下列说法中正确的是(B)

A.L₁ 断路
B.L₂ 断路
C.L₁ 短路
D.L₂ 短路

答案： B

6. 如图所示，闭合开关后两灯均不亮，用一个电流表去检测电路故障。当电流表接 A、B 两点时两灯均不亮；当电流表接 B、C 两点时，有一盏灯亮了，产生这一现象的原因可能是(C)

A.L₁ 断路
B.DC 间断路
C.L₂ 断路
D.电源短路

答案： C

7. 如图所示，闭合开关，发现灯 L₁ 和 L₂ 都不亮，排除接触不良的因素后，小明用电压表逐一与元件并联，以查找故障。测量得出 U_ab = 0，U_ac = 0，U_cd = 6 V，U_ad = 6 V。如果电路只有一处故障，则故障可能为(D)

A.L₁ 断路
B.L₁ 短路
C.L₂ 短路
D.L₂ 断路

答案： D

8. (2024·达州)如图所示电路，闭合开关后，整个电路正常工作。其中一盏灯突然熄灭，两只电表示数均变大，则该电路可能发生的故障为(A)

A.L₁ 短路
B.L₂ 短路
C.L₁ 断路
D.L₂ 断路

答案： A

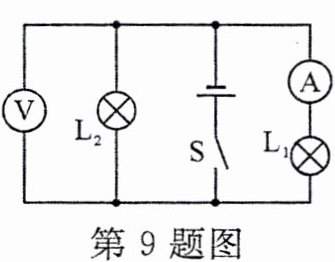

9. 如图所示，电源电压不变，闭合开关，两灯正常发光，电压表和电流表都有示数。一段时间之后，一个电表示数变小，另一个不变，则故障可能是(C)

A.L₂ 断路
B.L₁ 短路
C.L₁ 断路
D.L₂ 短路

答案： C

10. (2023·福建)如图所示，闭合开关 S，滑动变阻器滑片 P 移动过程中，灯突然熄灭，电压表和电流表均无示数。若电路中仅有一处故障，则故障不可能是(B)

A.电流表接线松开
B.小灯泡 L 断路
C.滑动变阻器 R 断路
D.开关 S 接触不良

答案： B
