《2025年名校课堂九年级物理上册人教版》

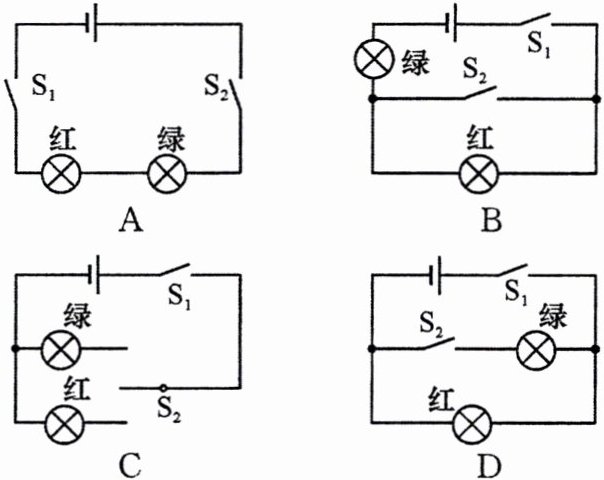

6. (2023·宿迁)下列电路中，符合交通信号灯(只考虑红灯和绿灯)模拟设计的是(C)

答案： C

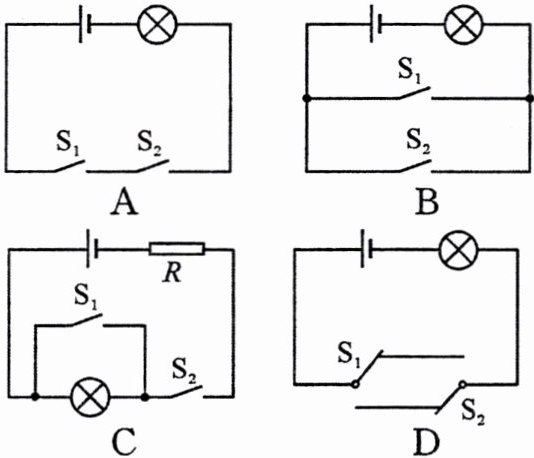

7. (2023·呼和浩特)多控开关常用于家庭电路和商场楼宇中，以实现多个开关对同一用电器的独立控制。装修房子的小沈，在设计楼梯照明电路时，希望通过楼上楼下两个开关，随时独立操控灯泡亮灭，下列电路图中符合要求的是(D)

答案： D

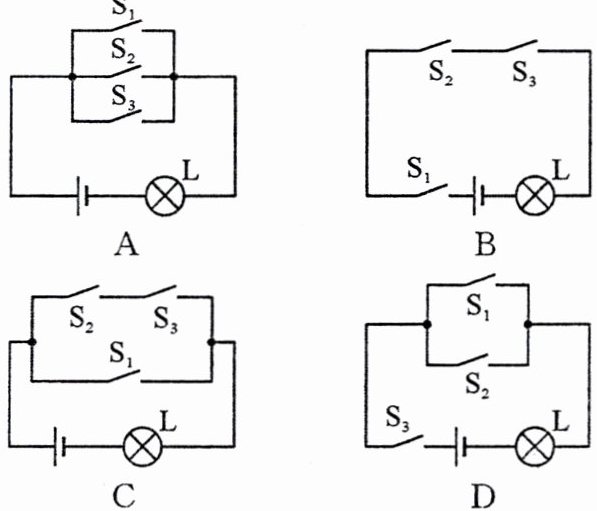

8. (2024·枣庄)常用智能手机是通过指纹开关S₁或密码开关S₂来解锁的，若其中任何一种方式多次解锁失败，锁定开关S₃均会断开而暂停手机解锁功能，开关S₃将在一段时间后自动闭合而恢复解锁功能。若用灯泡L发光模拟手机解锁成功，则图中符合要求的模拟电路是(D)

答案： D

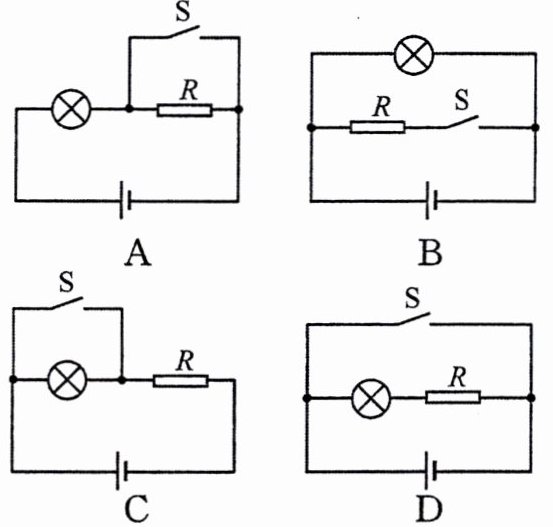

9. (2023·泰州)为了安全，汽车行驶时驾驶员必须系好安全带。当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光。符合上述要求的电路图是(图中R为保护电阻)(C)

答案： C

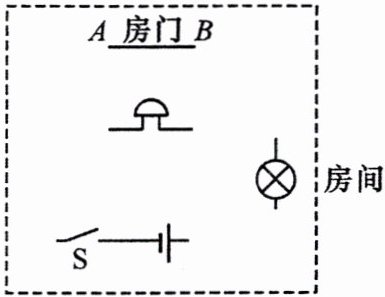

10. “创新”实验小组的同学要设计一个自动防盗报警电路。要求：晚间开关S闭合后，灯亮、电铃不响；当房门被打开时，细导线AB被扯断，灯亮且电铃发声自动报警。请按要求用直线连接如图所示的电路元器件。

答案：

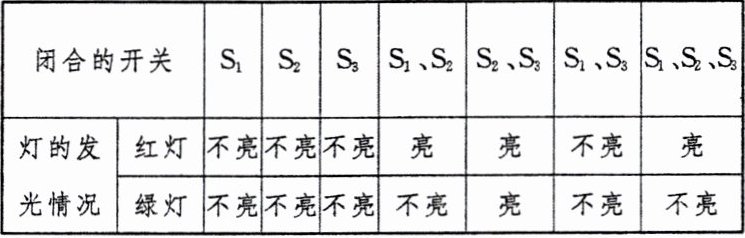

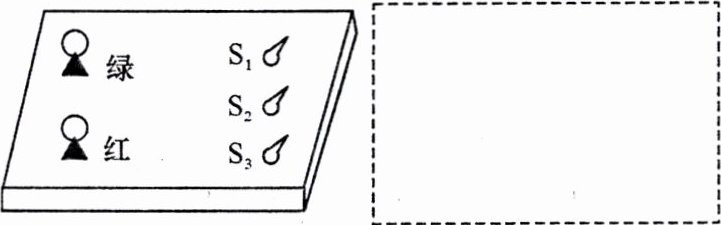

11. 如图所示的电路面板上有红灯、绿灯各一个，三个拨动开关S₁、S₂、S₃，为了在不打开盒子的情况下探究盒内的电路结构，小亮做了多次实验并将实验结果填入下表。

根据上述实验情况，在虚线框内画出盒内电路图(注意标明对应元器件，红灯、绿灯分别用L红、L绿表示)。

答案：
