《2025年名校课堂九年级物理上册人教版》

1. 两个小灯泡依次相连，接到电路中，这种连接方式叫作串联。

答案： 1.串联

2. 两个小灯泡的两端分别连在一起，然后接到电路中，这种连接方式叫作并联。并联电路中用电器共用的那部分电路叫干路，单独使用的那部分电路叫支路。

答案： 2.并联　干路　支路

3. 在串联电路中，开关可以控制所有用电器，开关位置的改变并不影响它对用电器的控制作用；在并联电路中，干路开关可以控制所有用电器，支路开关只能控制其所在支路的用电器。

答案： 3.所有　所有　所在支路

4. 串联电路和并联电路都是最基本的电路，实际生活中的电路都是由它们组合而成的。

答案： 4.串联　并联　组合

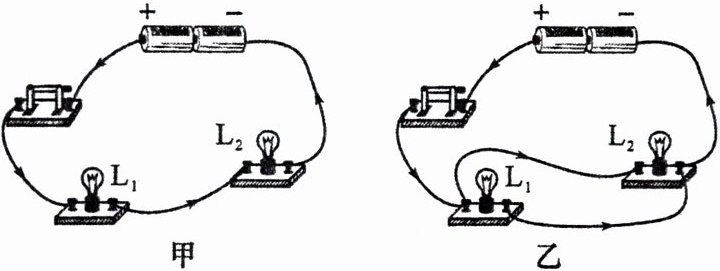

1. 如图是两种常见的电路连接方式。箭头表示闭合开关后电路中电流的方向。

(1)图甲中，小灯泡 $ L_1 $ 和 $ L_2 $ 是串联的，闭合开关，两灯都能发光，电流有一条路径；若摘下小灯泡 $ L_1 $，则小灯泡 $ L_2 $不能(填“能”或“不能”)继续发光。
(2)图乙中，小灯泡 $ L_1 $ 和 $ L_2 $ 是并联的，闭合开关，两灯都能发光，电流有两条路径；若摘下小灯泡 $ L_1 $，则小灯泡 $ L_2 $能(填“能”或“不能”)继续发光。

答案： 1.
(1)串　一　不能　
(2)并　两　能

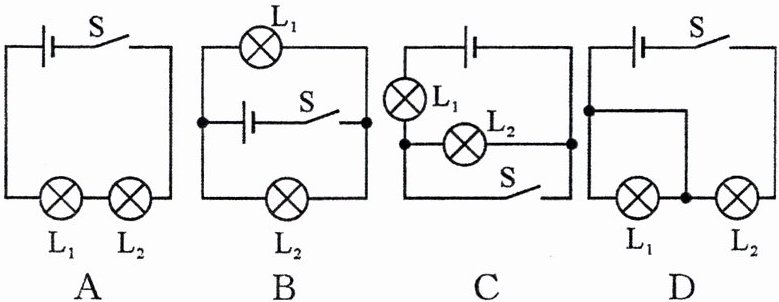

2. 如图所示的电路中，当开关 $ S $ 闭合时，灯泡 $ L_1 $、$ L_2 $ 并联的是(B)

答案： 2.B

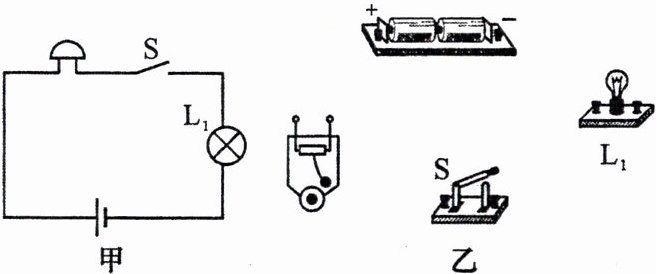

3. 请根据图甲所给的电路图，将图乙中的实物电路连接完整。

答案：
3.

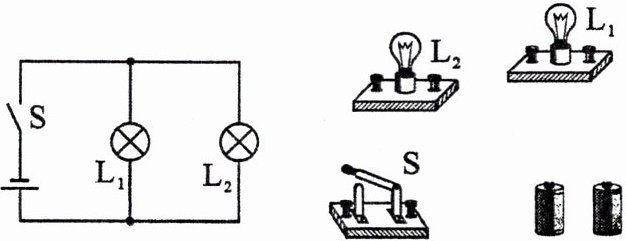

4. 请根据电路图，把实物元器件用笔画线连接起来。（注意：实物图导线不得交叉）

答案：
4.
　　　　　　　　　　　　　　

5. 新考向 日常生活 在高铁站的自助验票口(如图)，乘客需刷身份证，同时进行人脸识别，只有“人证合一”，即同时满足人脸识别和身份证扫描的要求才可通过闸机进入。那么人脸识别和身份证扫描这两个模块是串联(填“串联”或“并联”)的。

答案： 5.串联

6. 小明打开家里的抽油烟机时，发现抽油烟机的灯是熄灭的，但此时抽油烟机的压缩机能正常工作。关于抽油烟机的灯和压缩机的连接方式，下列判断正确的是(B)

A.一定是串联
B.一定是并联
C.可能并联，也可能串联
D.条件不足，无法判断

答案： 6.B
