《2025年名校课堂九年级物理上册人教版》

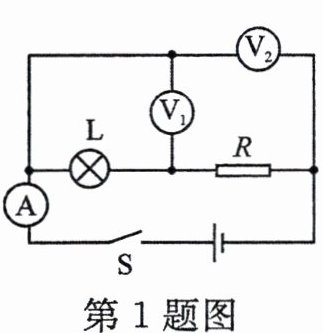

1. 如图所示的电路中，灯泡 L 和电阻 R 串联(填“串联”或“并联”)。开关闭合时，电流表的示数为 0.2 A，电压表 V₁、V₂ 的示数分别为 1.2 V 和 2.8 V，则通过灯泡 L 的电流为 0.2 A，其两端电压为 1.2 V；通过电阻 R 的电流为 0.2 A，其两端电压为 1.6 V。

答案： 串联　0.2　1.2　0.2　1.6

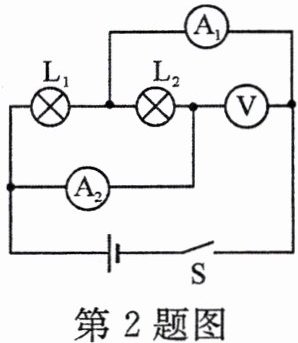

2. 如图所示的电路中，灯泡 L₁ 和 L₂ 并联(填“串联”或“并联”)，开关 S 闭合时，电流表 A₁ 和 A₂ 的示数分别是 0.5 A 和 0.3 A，电压表 V 的示数为 2.5 V，则通过 L₁ 的电流为 0.2 A，通过 L₂ 的电流为 0.3 A，电源电压为 2.5 V。

答案： 并联　0.2　0.3　2.5

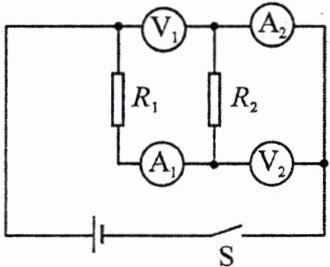

3. 如图所示的电路中，闭合开关 S 后，电压表 V₁ 的示数为 9 V，电压表 V₂ 的示数为 3 V，那么 R₁ 两端的电压为 6 V；若 A₁ 的示数为 0.3 A，则 A₂ 的示数为 0.3 A。
]

答案： 6　0.3

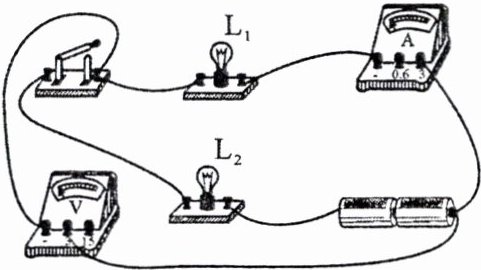

4. 关于如图所示的电路，下列说法正确的是(D)


A.灯泡 L₁ 和 L₂ 并联，电流表测的是通过 L₁ 的电流
B.灯泡 L₁ 和 L₂ 并联，电压表测的是电源电压
C.灯泡 L₁ 和 L₂ 串联，电压表测的是 L₂ 两端的电压
D.灯泡 L₁ 和 L₂ 串联，电压表测的是 L₁ 两端的电压

答案： D

5. 如图所示，已知电源电压为 10 V。闭合开关后，电压表 V₁ 示数为 8 V，电压表 V₂ 示数为 7 V，则 L₁、L₂、L₃ 两端的电压依次为 (D)


A.2 V、5 V、3 V
B.1 V、6 V、2 V
C.5 V、2 V、3 V
D.3 V、5 V、2 V

答案： D

6. 请在如图所示电路的两个“○”中填入电压表或电流表的符号，使两个小灯泡并联。

答案： 左上角“○”填电压表（V），中间“○”填电流表（A）。
（或表述为：左“○”为V，中“○”为A）
最终结论：左上角“○”为电压表，中间“○”为电流表。
$\boxed{左上角为电压表，中间为电流表}$

7. 在如图所示电路图中的两个“○”中填入电压表或电流表的符号，使两个小灯泡串联。

答案： 上方“○”为电压表，中间“○”为电流表。

8. 如图所示，在图中两个“○”内填入电压表或电流表的符号，使两灯组成并联电路。

答案： 左边“○”内填电流表符号（A），右边“○”内填电压表符号（V）时，或者两“○”均填电表符号不符合并联要求（经分析只有左边为电流表，右边为电压表时满足条件），正确填法为：左边“○”为电流表，右边“○”为电压表，此时两灯并联。
故答案为：左边“○”填电流表符号（A），右边“○”填电压表符号（V）。

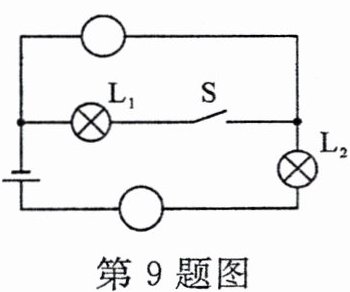

9. 学习了电流表和电压表的正确使用后，老师在黑板上画出如图所示的电路图，请同学们按要求补全电路图。要求：①圆圈内填电流表或电压表的符号；②开关闭合后，两灯都能发光。

答案： 上面圆圈：V；下面圆圈：A。
