4. 用如图所示电路研究电流跟电压的关系。为了改变定值电阻$R$两端电压，设计了三种方案：①多节干电池串联后接入$MN$；②电池与滑动变阻器串联后接入$MN$；③电池先后与不同定值电阻$R'$串联后接入$MN$。其中可行的方案是(D)


A.仅有①
B.仅有②
C.仅有①②两种
D.①②③都可行

答案： 4.D

5. 在探究“电流与电压、电阻的关系”的实验中，关于滑动变阻器的作用和操作的说法错误的是(D)

A.实验开始时，滑动变阻器的滑片处于最大阻值端，作用是使电路中的电流最小，可以保护用电器
B.在探究通过导体的电流与导体两端电压关系时，可调节滑片，使电压表的示数产生变化
C.在探究通过导体的电流与导体的电阻关系时，滑动变阻器的作用是保持接入的定值电阻两端的电压不变
D.在探究通过导体的电流与导体的电阻关系时，因为要控制其他变量，所以滑片不能动

答案： 5.D

6. 如图所示的电路中，电阻阻值$R_1 ＜ R_2$。开关$S$闭合后，$R_1$、$R_2$两端的电压分别为$U_1$、$U_2$，通过$R_1$、$R_2$的电流分别为$I_1$、$I_2$。下列判断正确的是(C)


A.$U_1 ＞ U_2$
B.$U_1 ＜ U_2$
C.$I_1 ＞ I_2$
D.$I_1 = I_2$

答案： 6.C

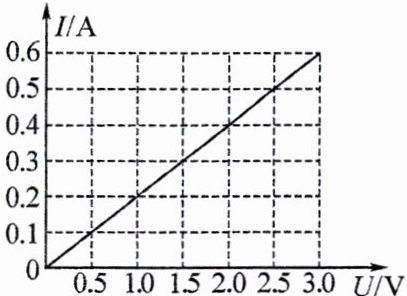

7. 【教材习题改编】某同学完成“探究电阻一定时，电流与电压的关系”实验后，得到如图所示的$I - U$图像，当通过定值电阻的电流是$0.4A$，它两端的电压为2V，当它两端的电压为$6V$时，通过它的电流为1.2A。

答案： 7.2　1.2

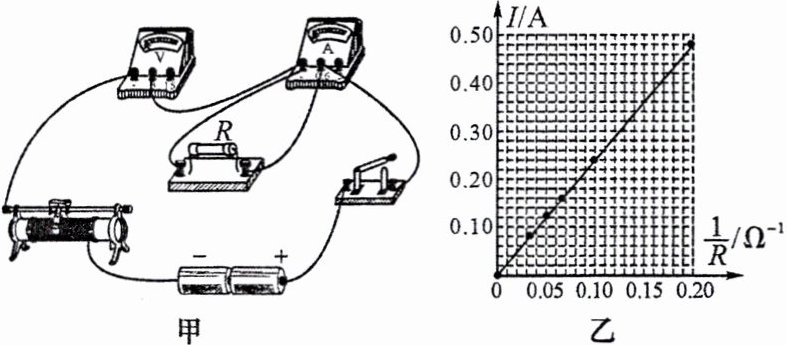

8. 如图甲所示是小明在探究“电流与电阻的关系”时所连接的实验电路。

(1) 电路中有一根导线连接错误，请你在接错的导线上打上“×”，再用笔画线代替导线，把它改接到正确的位置上。
(2) 电路连

接

检查无误后，闭合开关，发现电流表有示数，电压表无示数，此时实验电路出现的故障可能是定值电阻短路(填“断路”或“短路”)。
(3) 将$5\Omega$的定值电阻更换为$10\Omega$时，应向左(填“左”或“右”)调节滑动变阻器的滑片，使电压表示数保持不变。调节滑动变阻器的滑片过程中，眼睛应观察电压表示数。
(4) 小明通过多次实验测得多组数据，并利用这些数据得到如图乙所示的电流$I$随电阻的倒数$\frac{1}{R}$变化的图像，由图像可以得到的结论是当导体两端电压一定时，通过导体的电流与导体电阻成反比。
(5) 在实验过程需要多次更换电阻，操作起来比较麻烦，请你写出一条改进措施：用电阻箱代替定值电阻进行实验。

答案： 8.
(2)短路　
(3)左　电压　
(4)当导体两端电压一定时，通过导体的电流与导体电阻成反比　
(5)用电阻箱代替定值电阻进行实验
