《2025年名校课堂九年级物理上册人教版》

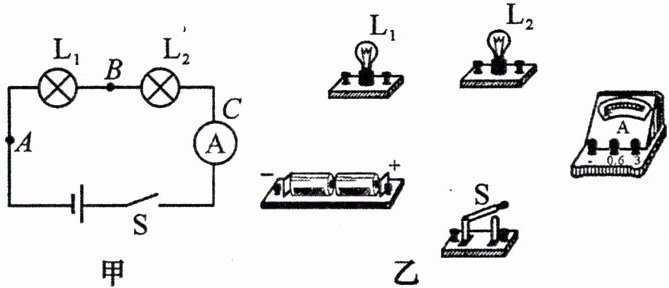

1. 如图甲是小名同学探究“串联电路中电流的规律”的实验电路图，图乙是所给的实验器材。


(1)为了使探究得出的结论具有普遍性，$L_{1}$、$L_{2}$应该选择规格不同(填“相同”或“不同”)的小灯泡；测量电流时，电流表要串(填“串”或“并”)联接入电路中。
(2)请你帮小名同学按图甲的电路图连接图乙的实物图(选$0\sim0.6\ A$测量范围)。在连接电路时，开关需要断开。

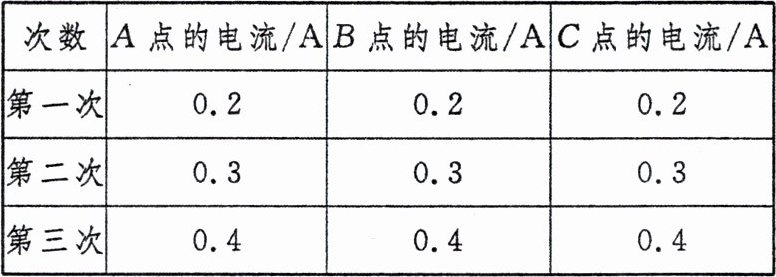

(3)小名多次测量后得到下表中的数据，根据表中数据可得到串联电路中电流的规律是串联电路中,电流处处相等。

答案： 1.
(1)不同　串　
(2)断开　
(3)串联电路中,电流处处相等

2. 三个灯泡$L_{1}$、$L_{2}$、$L_{3}$串联在电路中，灯$L_{1}$最亮，$L_{3}$最暗，则通过它们的电流的大小(D)

A.$L_{1}$最大
B.$L_{2}$最大
C.$L_{3}$最大
D.一样大

答案： 2.D

3. 每当节日夜晚，街头挂满了彩灯，有一种彩灯上面串联了$20$个小灯泡，如果电源插头处的电流为$0.2\ A$，那么通过每个小彩灯的电流是0.2$A$，你判断的依据是串联电路中,电流处处相等。

答案： 3.0.2　串联电路中,电流处处相等

4. (2024·长春改编)在“探究并联电路中干路电流与各支路电流的关系”的实验中：

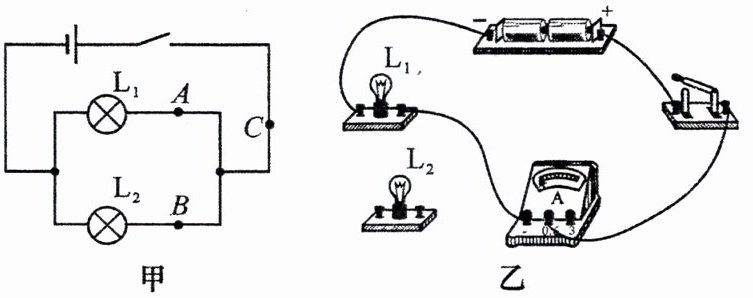

(1)请根据图甲中的电路图(电流表未画出)，用笔画线代替导线将图乙中的电路连接完整，使电流表测量通过小灯泡$L_{1}$的电流。连接电路时应断开开关。

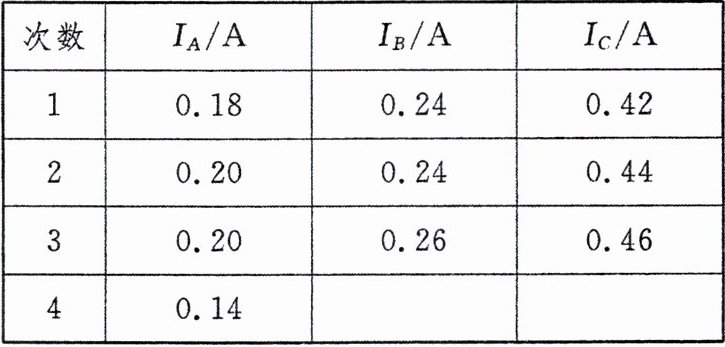

(2)用电流表分别测量$A$、$B$、$C$三点的电流，更换灯泡多次测量，将实验数据记录在表格中，其中第$4$次实验中$B$点的电流如图丙所示，则$I_{B}=$0.28$A$；分析数据可知：并联电路中电流的特点是干路中的电流等于各支路中的电流之和。

(3)本实验要进行多次实验的目的是寻找普遍规律,避免实验偶然性。

答案： 4.
(1)断开　
(2)0.28　干路中的电流等于各支路中的电流之和　
(3)寻找普遍规律,避免实验偶然性

5. 在如图所示的电路中，闭合开关$S$后，电流表$A_{1}$的示数是$0.2\ A$，电流表$A$的示数是$0.45\ A$，则通过灯泡$L_{1}$的电流是0.2$A$，通过灯泡$L_{2}$的电流是0.25$A$，干路中的电流是0.45$A$。

答案： 5.0.2　0.25　0.45

6. 两盏灯与电源、开关组成一个电路，闭合开关后，用电流表测得通过两盏灯的电流相等，则两盏灯的连接方式(C)

A.一定串联
B.一定并联
C.可能并联
D.一定不是并联

答案： 6.C
