《2025年名校课堂九年级物理上册人教版》

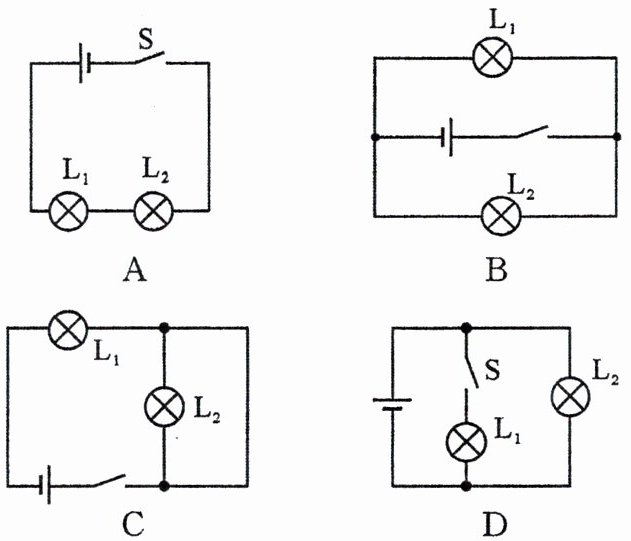

【例 1】 在如图所示的四个电路中，开关能够同时控制两盏灯，且两灯并联的是 (B)

答案： B

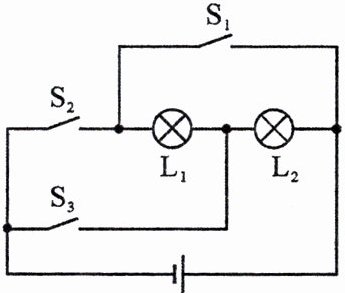

【例 2】 如图，下列判断正确的是 (D)


A.$ S_{1} $闭合，$ S_{2} $、$ S_{3} $断开，$ L_{1} $、$ L_{2} $串联
B.$ S_{2} $、$ S_{3} $闭合，$ S_{1} $断开，$ L_{1} $、$ L_{2} $串联
C.$ S_{2} $闭合，$ S_{1} $、$ S_{3} $断开，$ L_{1} $、$ L_{2} $并联
D.$ S_{1} $、$ S_{3} $闭合，$ S_{2} $断开，$ L_{1} $、$ L_{2} $并联

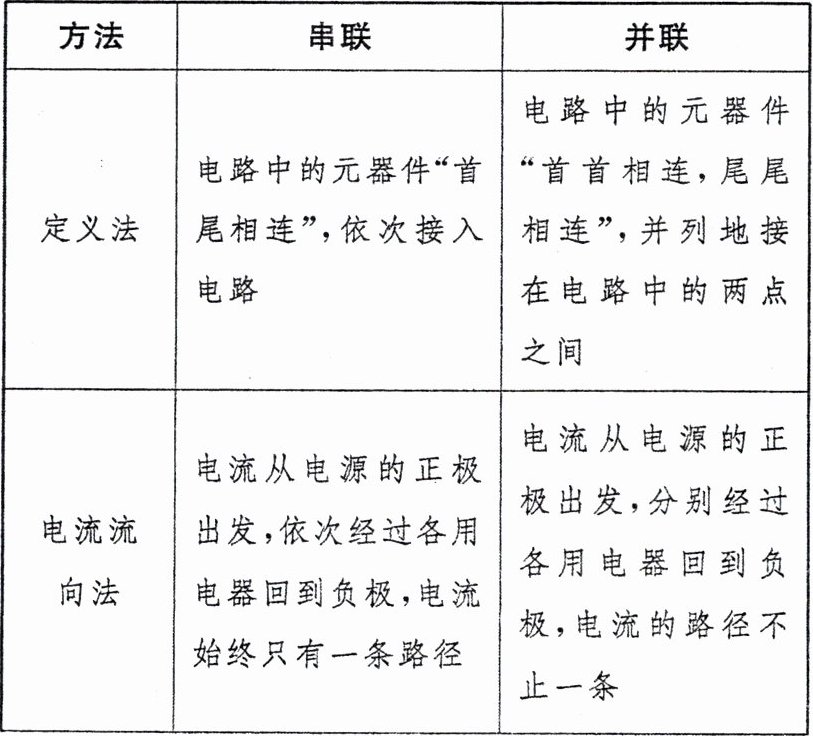

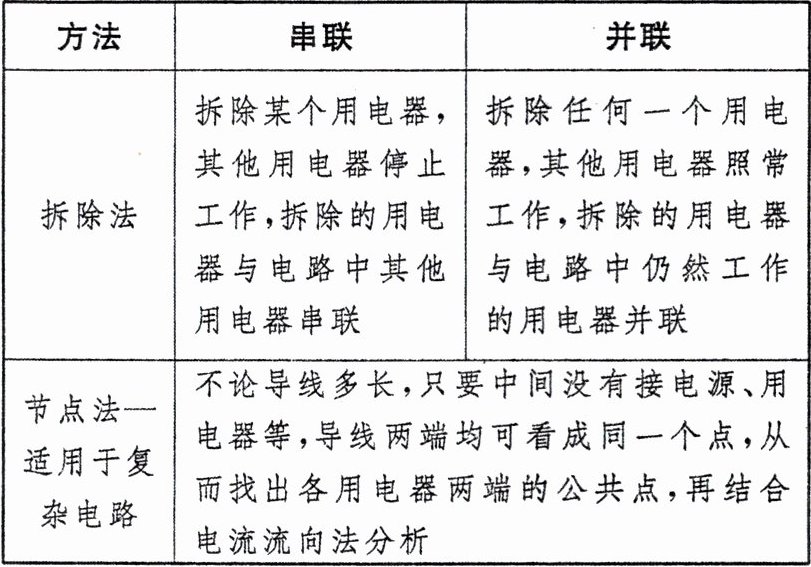

【方法指导】 串、并联电路的识别方法

答案： D

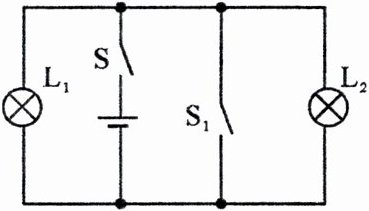

1. 在如图所示的电路中，先闭合开关 $ S $，再闭合开关 $ S_{1} $，会产生的现象是 (C)

A.灯 $ L_{1} $、$ L_{2} $都亮
B.灯 $ L_{2} $亮，$ L_{1} $不亮
C.电源被烧坏
D.两灯全烧坏

答案： C

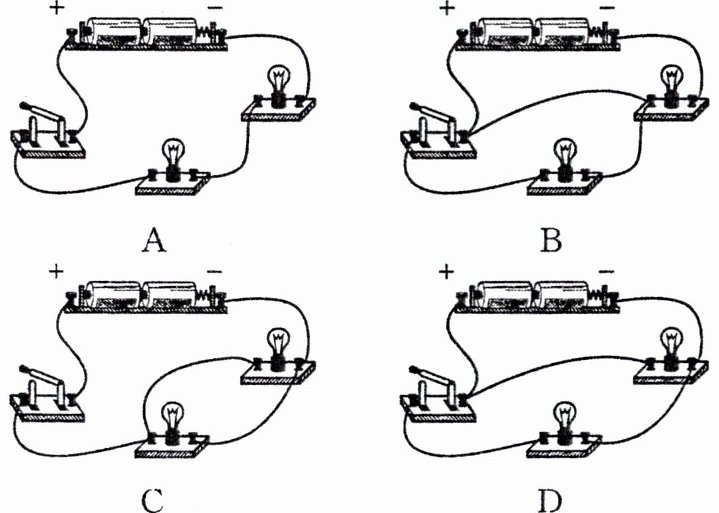

2. 如图所示的电路中，闭合开关后，有一个灯泡被短路的是 (B)

答案： B

3. 在参观未成年人法治教育基地时，某同学发现，一处地面上有“沉迷网络”“交友不慎”两个圆形模块。用脚踩其中任意一个模块，与模块连接的电视上就会播放相应的教育短片。下列有关分析正确的是 (C)

A.两个模块相当于开关，彼此串联
B.两个模块相当于电源，彼此串联
C.两个模块相当于开关，彼此并联
D.两个模块相当于电源，彼此并联

答案： C
