3. “伏安法测电阻”是电学中非常重要的一个实验，小聪同学分别对“伏安法测定值电阻阻值”和“伏安法测小灯泡的电阻”两个实验进行了梳理和对比，下列说法正确的是 (C)

A.两个实验的实验原理都是$I=\frac{U}{R}$
B.滑动变阻器在两个实验中的作用仅是保护电路
C.两个实验进行多次测量的目的不同
D.两个实验都采用了控制变量法

答案： C

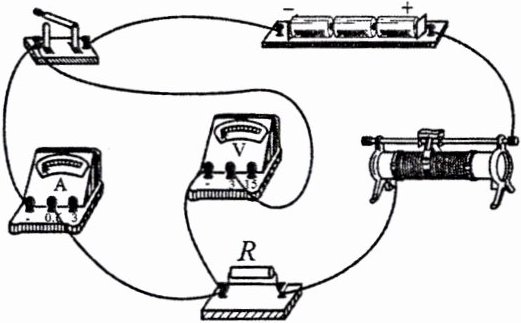

4. 在“伏安法测电阻”的实验中，小亮连成如图所示电路(电源电压为4.5V，滑动变阻器规格为“50Ω 1A”)，正准备实验时，同组的小明发现电路连接错误。

(1)若在错误的电路中，闭合开关后，电压表的指针将不动(填“正向偏转”“反向偏转”或“不动”)。

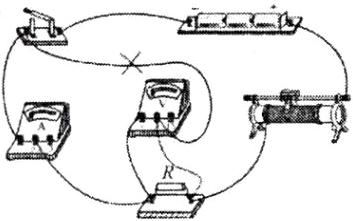

(2)请你在接错的那根导线上打“×”，画出正确的连线。

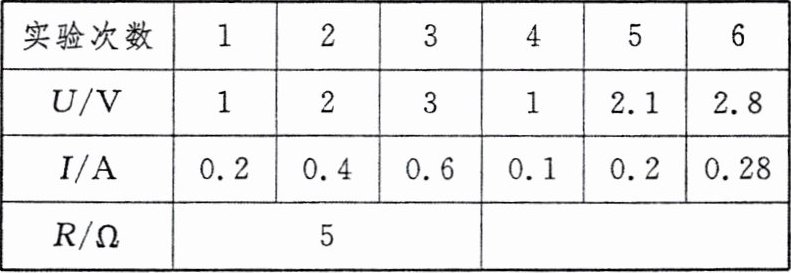

(3)实验中记录的数据如下表，表中空格处应填写10.2Ω(结果保留一位小数)。

(4)若换用规格为“20Ω 1A”的滑动变阻器，不能完成表格中的第4次实验。

答案：
4.
(1)不动　
(2) 　
(3)10.2　
(4)4

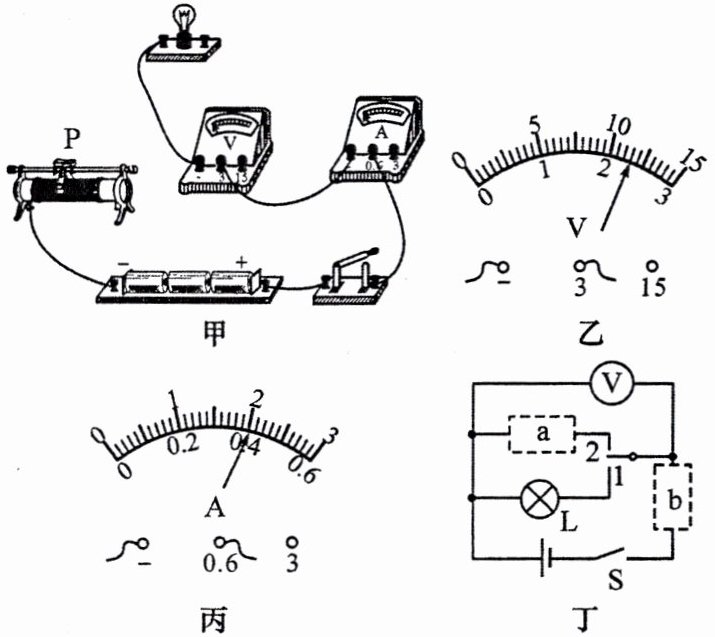

5. (2024·潍坊)为测定一只标有“2.5V”字样的小灯泡正常工作时的电阻，某同学准备了下列器材：待测小灯泡、新干电池3节、滑动变阻器、电流表、电压表、开关、导线若干。

(1)请用笔画线代替导线将图甲中的电路补充完整。
(2)闭合开关后，滑片P位于某一位置时，电压表示数如图乙所示，为了让小灯泡正常发光，应将滑动变阻器的滑片P向左(填“左”或“右”)移动。
(3)滑片P调整到适当位置后，电压表示数为2.5V，此时电流表示数如图丙所示，则该小灯泡正常工作时的电阻为6.25Ω，此时滑动变阻器接入电路的电阻为5Ω。
(4)小华认为不用电流表也能测出小灯泡正常工作时的电阻，他又找来一个电阻箱和一个单刀双掷开关，设计了如图丁所示的电路，两虚线框中一处接入电阻箱，另一处接入滑动变阻器，然后进行了下列操作：
①闭合开关S，将单刀双掷开关掷于位置1，调整b处电阻，使电压表示数为2.5V；
②将单刀双掷开关掷于位置2，保持b处电阻不变，调整a处电阻，使电压表示数为2.5V，此时电阻箱的示数即为小灯泡正常工作时的电阻。电阻箱应接在图丁中的a(填“a”或“b”)处。

答案：
5.
(1) 　　
(2)左　
(3)6.25　5　
(4)②2.5　a
