《2025年名校课堂九年级物理上册人教版》

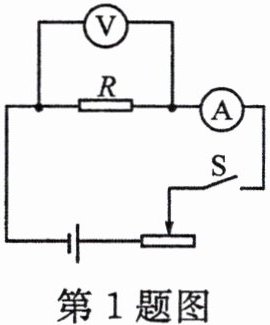

1. 如图所示,探究“电流跟电压的关系”实验中,下列说法不正确的是(C)

A.探究电流跟电压的关系时,需要控制导体的电阻一定
B.滑动变阻器可以起到改变定值电阻两端电压的作用
C.实验的结论是:电流跟电压成反比
D.多次实验是为了得到电流跟电压之间的定量关系

答案： C

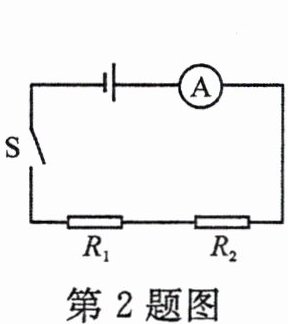

2. 如图所示,电源电压为 3 V,$R_{1}=5\Omega$。闭合开关 S,电流表示数为 0.1 A,下列说法正确的是(B)

A.通过$R_{1}$的电流为 0.6 A
B.$R_{2}$的电阻为 25 Ω
C.$R_{2}$两端的电压为 3 V
D.$R_{1}$两端的电压为 2.5 V

答案： B

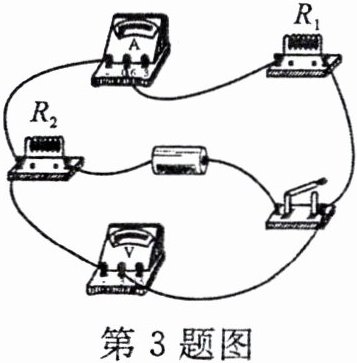

3. (2023·临沂)如图所示电路的电源电压为 1.5 V,电阻$R_{1}$的阻值为 2 Ω,闭合开关后,电流表的示数为 0.3 A,则(D)

A.通过$R_{1}$的电流大于 0.3 A
B.电阻$R_{1}$和$R_{2}$是并联的
C.电压表的示数为 0.9 V
D.电阻$R_{2}$的阻值为 3 Ω

答案： D

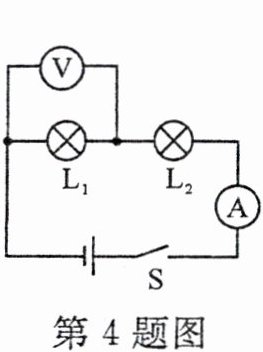

4. 如图所示,开关闭合,两个灯泡都发光,突然,一个灯泡熄灭,两个电表一个示数变大,一个示数变小,则该电路故障可能是(D)

A.一定是$L_{1}$断路
B.一定是$L_{2}$短路
C.可能是电流表断路
D.可能是电压表短路

答案： D

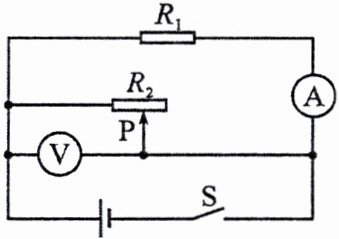

5. (2024·淄博)如图所示电路,闭合开关 S,滑动变阻器的滑片 P 向右移动时(A)


A.电流表的示数不变,电压表的示数不变
B.电流表的示数变小,电压表的示数变大
C.电流表的示数不变,电压表的示数变大
D.电流表的示数变小,电压表的示数不变

答案： A

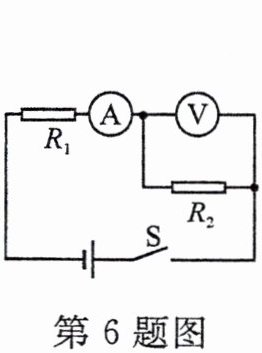

6. 如图所示,$R_{1}=10\Omega$,开关闭合后电流表的示数是 0.2 A,电压表的示数是 4 V,$R_{2}$的电阻为20Ω,电源的电压是6V。

答案： 20 6

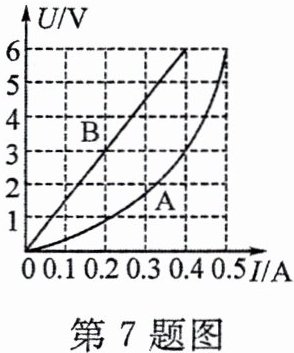

7. 如图所示为电阻 A 和电阻 B 的 U-I 图像,若将两电阻并联在电源电压为 6 V 的电路中,则整个电路的总电流为0.9A;若将两电阻并联在电源电压为 3 V 的电路中,则通过电阻 A、B 的电流之比为2:1。

答案： 0.9 2:1
