《2025年名校课堂九年级物理上册人教版》

8. 如图所示，图中的a、b是电流表或电压表，闭合开关，灯泡正常发光，下列说法正确的是(A)


A.a是电压表
B.b是电压表
C.断开开关时，两表都没有示数
D.a、b两电表的下端都是“-”接线柱

答案： 8.A

9. 若将完好的电流表、电压表、小灯泡连接成如图所示的电路，各处接触良好。当开关闭合后，会出现(C)


A.电流表的指针明显偏转
B.小灯泡发光
C.电压表的指针明显偏转
D.电源被烧坏

答案： 9.C

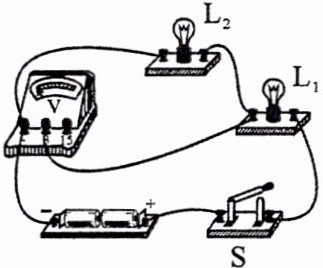

10. 小高在实验室里连接了如图所示电路，电源电压为3 V，当开关S闭合后，关于此电路的说法正确的是(B)

A.若灯L₂短路，则电压表有示数
B.若灯L₁断路，则电压表无示数
C.两个小灯泡并联，电压表测电源电压
D.两个小灯泡串联，电压表测L₁两端的电压

答案： 10.B

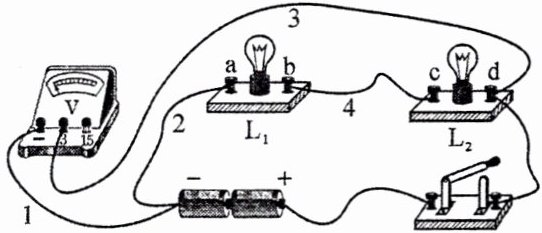

11. 【教材习题改编】如图所示电路中，开关闭合后电压表测量的是电源(填“L₁”“L₂”或“电源”)两端的电压。若要使电压表测量灯L₁两端的电压，只需要将导线3(填表示导线的数字)的右端改接到b(或c)(填表示接线柱的字母)接线柱上即可。

答案： 11.电源　3　b(或c)

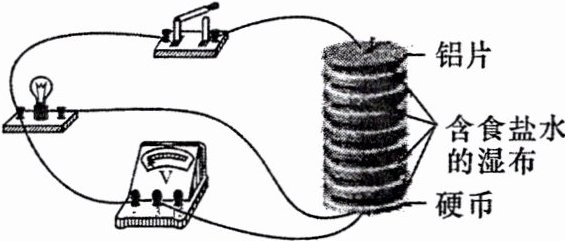

12. 小明将铝片和硬币依次堆叠，用浸有食盐水的湿布置于金属片之间自制“伏打电堆”并连接了如图所示电路。闭合开关，小灯泡发光，电压表指针右偏，下列说法正确的是(C)


A.硬币是电源的负极
B.“伏打电堆”将内能转化为电能
C.若小灯泡断路，电压表仍有示数
D.若断开开关，铝片和硬币之间没有电压

答案： 12.C

【例】在横线上写出下列电路图中，开关闭合后电压表的测量对象。(填“电源电压”“L₁两端电压”或“L₂两端电压”)
(1)
(1)电源电压；(2)L₁两端电压；(3)L₂两端电压；(4)L₁两端电压。
【思路点拨】将电压表去掉，假设用导线连接该位置，若此时某些用电器或电源被短路，则这些用电器或电源即为该电压表的测量对象。

答案：
(1)电源电压
(2)L₁两端电压
(3)L₂两端电压
(4)L₁两端电压

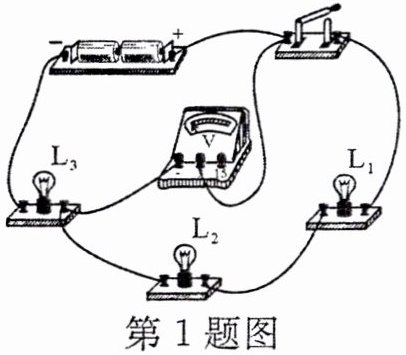

1. 在如图所示电路中，开关闭合后电压表测量的是(B)

A.L₁两端的电压
B.L₁和L₂两端的电压
C.L₃和电源两端的电压
D.电源两端电压
(第1题图)

答案： 1.B

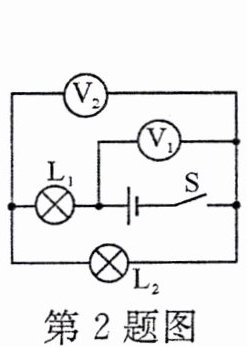

2. 电路如图所示，开关闭合后，电压表V₁测电源电压，V₂测L₂两端的电压。
(第2题图)

答案： 2.电源电压 L₂两端的电压
