《2025年名校课堂九年级物理上册人教版》

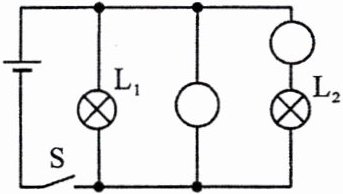

10. 在如图所示电路的“○”中填入电表符号，使之成为正确的电路图。
]

答案： 因为电流表与被测用电器串联，电压表与被测用电器并联。
上方的“○”在干路中，所以是电流表；
中间的“○”与灯$L_1$并联，所以是电压表；
右侧的“○”与灯$L_2$串联，所以是电流表。
填图如下：
（将上方圆圈填为电流表；中间圆圈填为电压表；右侧圆圈填为电流表）。

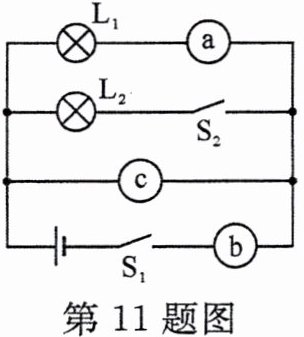

11. 在如图所示的电路中，a、b、c 分别代表的是电压表或电流表。当开关 S₁、S₂ 都闭合时，灯泡均正常发光，各个仪表均正常工作。下列说法中正确的是(C)

A.a、b、c 都是电压表
B.a、b、c 都是电流表
C.a、b 是电流表，c 是电压表
D.b、c 是电压表，a 是电流表

答案： C

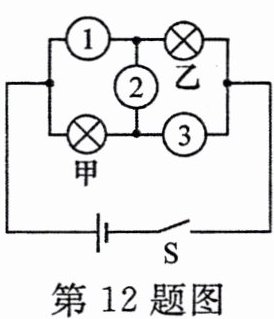

12. 如图所示，把甲、乙两个小灯泡连接在电路中，电表①②③可能是电流表或电压表，要求：在闭合开关 S 后，两灯泡串联且均能发光，则下列判断中正确的是(D)

A.①②为电流表，③为电压表
B.①③为电流表，②为电压表
C.①②为电压表，③为电流表
D.①③为电压表，②为电流表

答案： D

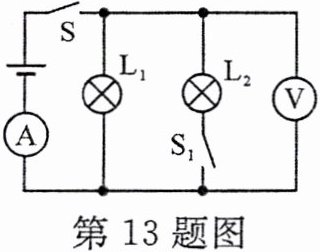

13. 如图所示电路中，电源电压为 3 V 且不变，只闭合开关 S 时，电流表示数为 0.3 A；当同时闭合开关 S、S₁ 时，电流表的示数将 变大(填“变大”“变小”或“不变”)，此时电压表示数为 3 V，通过灯泡 L₁ 的电流为 0.3 A。

答案： 变大　3　0.3

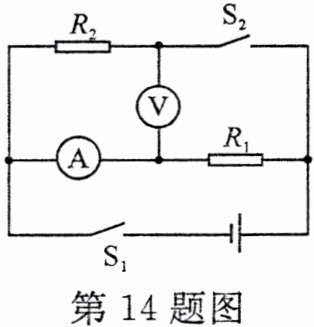

14. 如图所示的电路中，电源电压为 5 V。开关 S₁ 闭合、S₂ 断开时，电压表的示数是 0 V；同时闭合开关 S₁、S₂ 时，电流表的示数是 0.3 A，则通过 R₁ 的电流是 0.3 A，R₂ 两端的电压是 5 V。

答案： 0　0.3　5

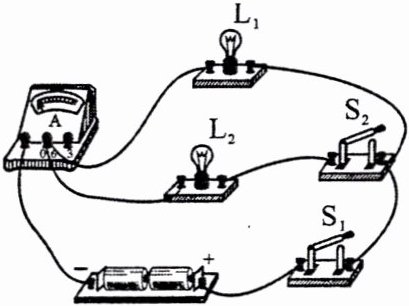

15. (2024·陕西改编)如图，电源电压不变。闭合开关 S₁ 和 S₂，小灯泡 L₁ 和 L₂ 均正常发光，电流表有示数。下列分析正确的是 (B)


A.小灯泡 L₁ 和 L₂ 串联
B.若断开开关 S₂，电流表示数会变小
C.L₁ 两端的电压比 L₂ 两端的电压大
D.若只闭合开关 S₂，电路中只有小灯泡 L₂ 发光

答案： B

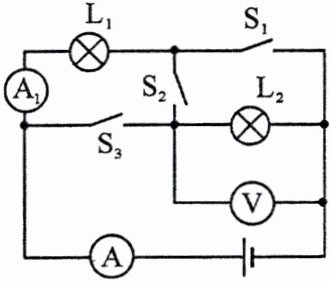

16. 如图所示，电源由三节新干电池串联组成，且电压保持不变。
（1）当 S₁ 断开，S₂、S₃ 闭合时，电压表示数是多少？
（2）当 S₁、S₃ 断开，S₂ 闭合时，电压表示数为 1.5 V，则 L₁、L₂ 两端的电压分别是多少？
（3）当 S₁、S₃ 闭合，S₂ 断开时，电流表 A 和 A₁ 的示数分别为 0.6 A 和 0.2 A，则通过 L₁、L₂ 的电流分别是多少？
]

答案： （1）当开关S₁断开，S₂、S₃闭合时，电路为L₂的简单电路，电压表测的是电源电压，由于电源由三节新干电池串联组成，则电源电压为U = 3×1.5V = 4.5V，所以电压表示数是4.5V。
（2）当开关S₁、S₃断开，S₂闭合时，两灯泡串联，电压表测L₂两端的电压，此时电压表示数为1.5V，则L₂两端的电压U₂ = 1.5V。
根据串联电路电压的规律可得L₁两端的电压：U₁ = U - U₂ = 4.5V - 1.5V = 3V。
（3）当开关S₁、S₃闭合，S₂断开时，两灯泡并联，电流表A测干路电流，电流表A₁测通过L₁的电流；则通过L₁的电流I₁ = 0.2A，根据并联电路电流的规律可得通过L₂的电流：I₂ = I - I₁ = 0.6A - 0.2A = 0.4A。
