《2025年名校课堂九年级物理上册人教版》

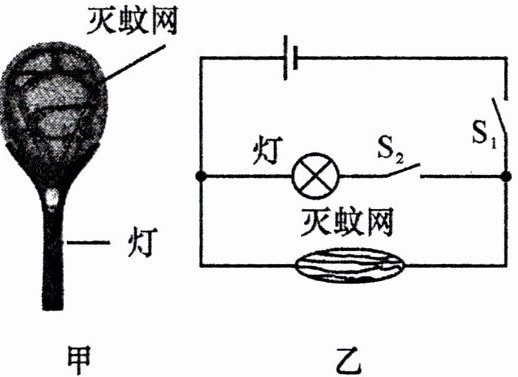

4. 如图甲所示的电蚊拍，具有灭蚊和照明等功能，图乙是其对应的电路图。当开关S₁闭合时，只有灭蚊网通电起到灭蚊作用；当开关S₁和S₂(以上两空填“$ S_{1} $”“$ S_{2} $”或“$ S_{1} $和 $ S_{2} $”)闭合时，灭蚊网与灯都通电，同时起到灭蚊和照明作用。灯和灭蚊网的连接方式是并联。

答案： 4.S₁ S₁和S₂ 并

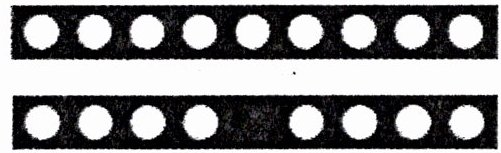

5. 小华有一根发光棒，闭合开关，众小灯齐发光；一段时间后，其中一个小灯熄灭，其他小灯照常发光，如图所示，请根据该小灯熄灭的原因判断众小灯的电路连接方式：若该小灯处短路，则众小灯串联；若该小灯处断路，则众小灯并联。小华想进一步确定小灯的连接方式，她将其中一个小灯取下，此时所有的灯都不发光，说明众小灯是串联的。

答案： 5.串 并 串

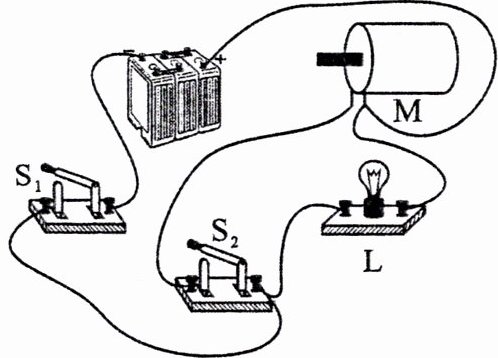

6. 将灯泡 $ L $和电动机 $ M $接入如图所示的电路中，下列说法中正确的是 (D)

A.开关 $ S_{1} $只控制灯泡 $ L $
B.开关 $ S_{2} $只控制灯泡 $ L $
C.先闭合 $ S_{1} $，再闭合 $ S_{2} $时，灯泡 $ L $短路
D.同时闭合 $ S_{1} $、$ S_{2} $，灯泡 $ L $和电动机 $ M $并联

答案： D

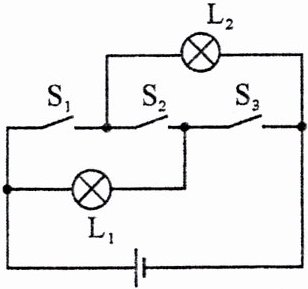

7. 关于如图所示电路，下列说法正确的是(C)

A.只闭合 $ S_{1} $、$ S_{3} $时，两灯串联
B.只闭合 $ S_{2} $时，两灯并联
C.三个开关同时闭合时会发生短路
D.同时闭合 $ S_{2} $和 $ S_{3} $，断开 $ S_{1} $时，灯 $ L_{2} $发光

答案： C

8. 关于如图所示电路的判断，正确的是 (D)

A.只闭合开关 $ S_{1} $时，灯泡 $ L_{1} $、$ L_{3} $并联
B.只闭合开关 $ S_{2} $时，灯泡 $ L_{2} $、$ L_{3} $并联
C.只闭合开关 $ S_{2} $、$ S_{3} $时，灯泡 $ L_{2} $、$ L_{3} $串联
D.闭合所有开关时，灯泡 $ L_{1} $、$ L_{2} $并联，$ L_{3} $被短路

答案： D

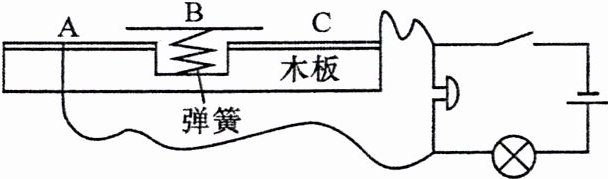

9.【教材习题改编】如图是具有报警功能的文物展示台，该展示台由木板、弹簧、金属片 $ A $、$ B $、$ C $和报警电路组成，其中，弹簧上的金属片 $ B $相当于开关，当闭合图中开关并把物品放在展示台上时，金属片 $ B $与金属片 $ A $、$ C $接触，这时灯亮(填“亮”或“不亮”)，电铃不响(填“响”或“不响”)。

答案： 9.开关 亮 不响

10.(2024·自贡)在如图所示的电路图中，闭合开关 $ S_{1} $、$ S_{3} $，断开开关 $ S_{2} $，则小灯泡 $ L_{1} $、$ L_{2} $并(填“串”或“并”)联；若同时闭合开关 $ S_{1} $、$ S_{2} $、$ S_{3} $，则会造成电路短路。

答案： 10.并 短路
