《2025年名校课堂九年级物理上册人教版》

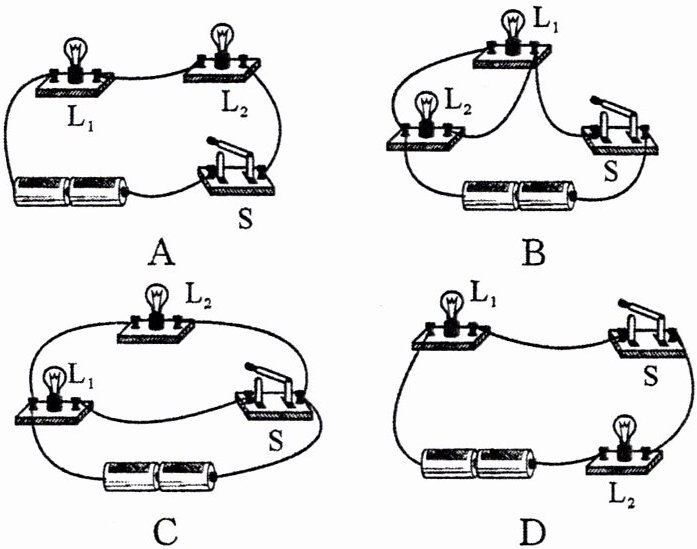

7. 如图所示电路中，开关能够同时控制两盏灯，且两灯的发光情况互不影响的是(B)

答案： 7.B

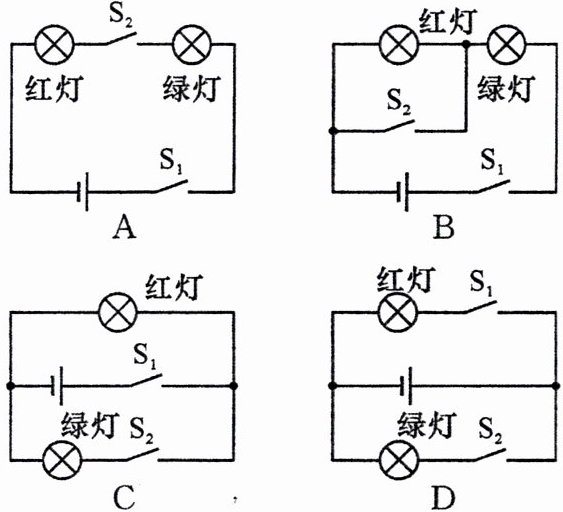

8. (2024·通辽)某交通路口指示车辆通行的信号灯由红灯和绿灯组成，红灯停，绿灯行，以下是红、绿灯工作时的电路简图。你认为正确的是(D)

答案： 8.D

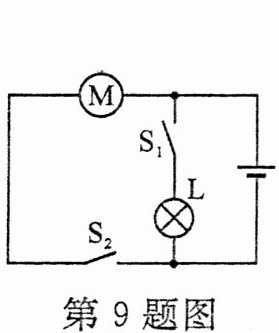

9. 【教材素材】如图是简化了的玩具警车的电路图，以下说法中正确的是(C)

A.开关 $ S_1 $ 控制整个电路
B.开关 $ S_1 $、$ S_2 $ 都闭合时电动机与小灯泡是串联的
C.电动机与小灯泡工作时互不影响
D.开关 $ S_2 $ 控制整个电路

答案： 9.C

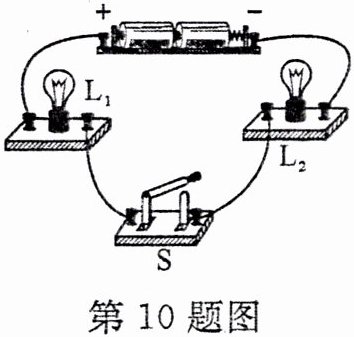

10. 小明正确连接如图所示的电路，闭合开关 $ S $，发现灯 $ L_1 $ 不发光，灯 $ L_2 $ 发光。由此判断电路故障可能是(A)

A.灯 $ L_1 $ 被短路
B.灯 $ L_2 $ 被短路
C.灯 $ L_1 $ 断路
D.灯 $ L_2 $ 断路

答案： 10.A

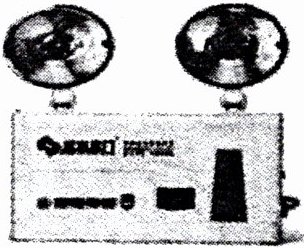

11. 新考向 日常生活 如图所示，一天傍晚，学校突然停电，走廊里的应急灯亮了起来。应急灯发光时需要(填“需要”或“不需要”)电源；应急灯中的两个灯泡，一个坏了，另一个仍然正常发光，说明这两个灯泡是并(填“串”或“并”)联的。

答案： 11.需要　并

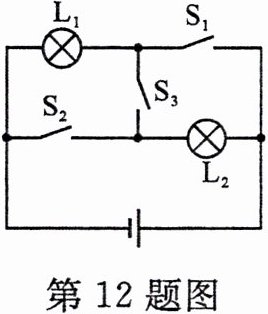

12. 如图所示电路中，要使小灯泡 $ L_1 $、$ L_2 $ 串联，必须闭合开关S₁，断开其他开关；若要 $ L_1 $、$ L_2 $ 并联，必须闭合开关S₁、S₂，断开其他开关；若闭合开关S₁、S₂、S₃，则会导致电源被短路。

答案： $12.S_{1}　S_{1}、$$S_{2}　S_{1}、$$S_{2}、$$S_{3}$

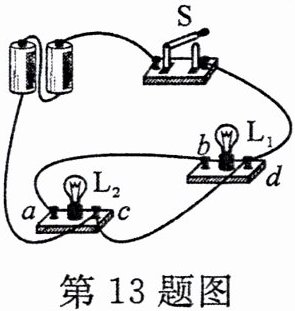

13. 如图所示的电路中，开关 $ S $ 闭合后，电路将短路(填“通路”“断路”或“短路”)。要使两灯串联，只要拆除导线cd(填“$ ab $”或“$ cd $”)即可；要使两灯并联，只要将与电池负极相连的导线的 $ c $ 端改接在a(填“$ a $”或“$ d $”)端即可。

答案： 13.短路　c d a

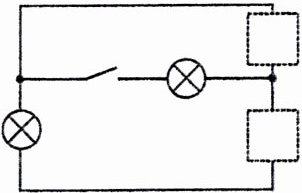

14. 如图所示，请在两个虚线框内填“电源”或“开关”的符号，使开关都闭合时，两灯组成并联电路。

答案：
14.
