《2025年名校课堂九年级物理上册人教版》

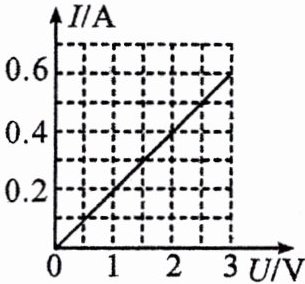

7. 某导体中的电流与它两端的电压的关系如图所示，下列分析正确的是(C)

A.当导体两端的电压为 2 V 时，导体中的电流为 0.2 A
B.该导体的电阻随电流的增大而增大
C.该导体的电阻为 $ 5 \Omega $
D.电阻一定时，导体两端的电压与通过导体的电流成正比

答案： C

8. 一只小灯泡正常发光时通过灯丝的电流是 0.3 A，灯丝的电阻是 $ 6 \Omega $，要测量小灯泡两端的电压，电压表的测量范围应选用(A)

A.$ 0 \sim 3 $ V
B.$ 0 \sim 15 $ V
C.两个测量范围都可以
D.无法判断

答案： A

9. 有两个电阻 $ R_1 $ 和 $ R_2 $，当它们两端的电压之比是 $ 4:3 $ 时，通过它们的电流之比是 $ 2:5 $，则 $ R_1 $ 和 $ R_2 $ 的电阻之比是(B)

A.$ 5:3 $
B.$ 10:3 $
C.$ 3:5 $
D.$ 8:15 $

答案： B

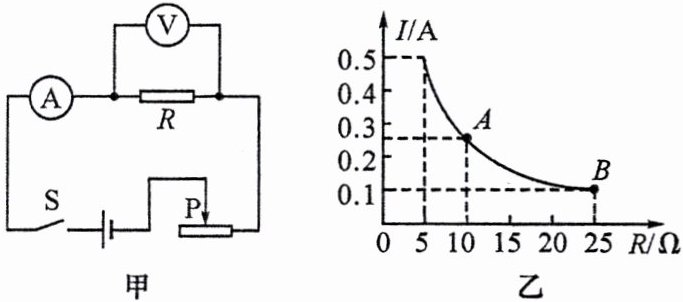

10. 【教材习题改编】在“探究电流与电阻的关系”实验中，电路如图甲所示，图乙是根据实验数据画出的 $ I-R $ 图像。由图像可知，电压表示数始终保持2.5V 不变，当 $ R $ 的阻值为 $ 20 \Omega $ 时，电路中的电流为0.125A。

答案： 2.5 0.125

11. 如图所示的电路中，电源电压为 12 V，闭合开关 $ S $ 后，电流表的示数为 0.6 A，电压表的示数为 9 V。
(1) 通过 $ R_1 $ 的电流 $ I_1 $ 是0.6A。
(2) 小翔同学在求 $ R_1 $ 的电阻值时，解题过程如下：
根据欧姆定律得，$ R_1 $ 的阻值：
$ R_1 = \frac{U_1}{I_1} = \frac{9 V}{0.6 A} = 15 \Omega $
小翔的解题过程不正确(填“正确”或“不正确”)，理由：$R_1$两端的电压取值错误。
(3) 电阻 $ R_1 $ 的阻值是多少？

答案：
(1)$0.6$
(2)不正确 $R_1$两端的电压取值错误
(3)解：根据串联电路电压规律可知$R_1$两端电压：$U_1 = U - U_2 = 12V - 9V = 3V$由$I = \frac{U}{R}$得，$R_1$的阻值：$R_1 = \frac{U_1}{I_1} = \frac{3V}{0.6A}=5\Omega$

12. (2024·重庆 B 卷)将阻值为 $ 10 \Omega $ 的电阻 $ R_1 $ 与另一电阻 $ R_2 $ 接人电路，如图所示。闭合开关 $ S $，电流表 $ A_1 $ 的示数为 0.45 A，电流表 $ A_2 $ 的示数为 0.3 A。求：
(1) 通过 $ R_2 $ 的电流。
(2) 电源电压。

答案：
(1)通过定值电阻$R_2$的电流：$I_2 = I - I_1 = 0.45A - 0.3A = 0.15A$
(2)由$I = \frac{U}{R}$可得，$R_1$两端的电压：$U_1 = I_1R_1 = 0.3A×10\Omega = 3V$因并联电路各支路两端的电压相等，所以电源电压$U = U_1 = 3V$
