《2025年名校课堂九年级物理上册人教版》

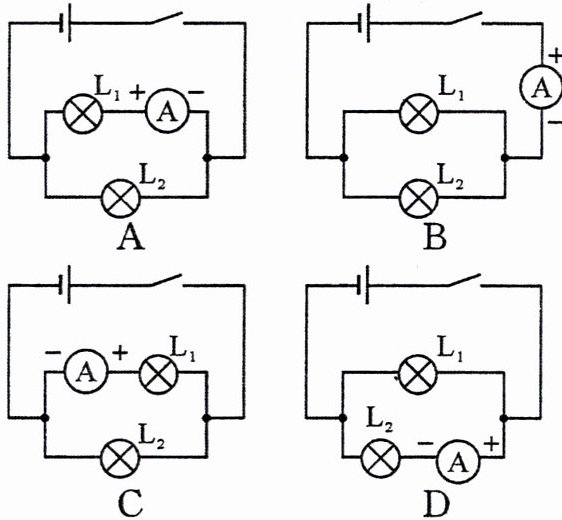

8. (2023·怀化改编)下列电路中能够直接测出通过灯L₁的电流的是(C)


A.
B.
C.
D.

答案： 8.C

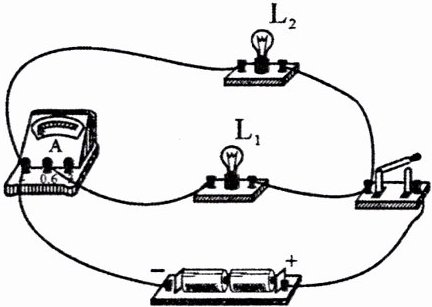

9. 在如图所示的实物电路中，闭合开关后，电流表测量的是(A)

A.通过小灯泡L₁的电流
B.通过小灯泡L₂的电流
C.通过小灯泡L₁和L₂的电流
D.通过电源的电流

答案： 9.A

10. 小丽在实验中用电流表测量电路中的电流，她用0～3 A的测量范围进行测量，但是发现这一测量范围的刻度线数字不够清楚，于是她从0～0.6 A的测量范围中读出指针的示数是0.46 A，则电路中的实际电流值是2.3A。

答案： 10.2.3

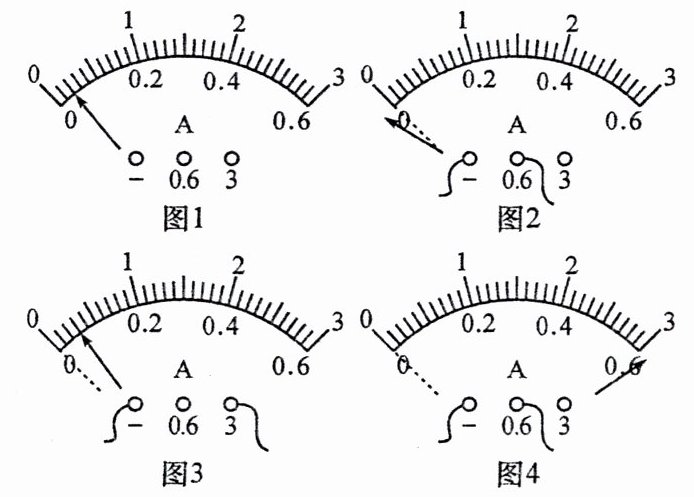

11. 甲、乙、丙、丁四名同学在做“用电流表测电流”的实验，甲在连接电路前发现电流表指针偏转情况如图1所示；乙、丙、丁闭合开关前，他们的电流表指针均指在零刻度线处，当闭合开关试触时，发现电流表指针摆动分别出现了如图2、3、4所示的三种情况。
(1) 甲同学接下来应进行的操作是对电流表进行调零。
(2) 乙同学的问题：电流表的正、负接线柱在接线时接反了。
(3) 丙同学的问题：电流表所选的测量范围太大。
(4) 丁同学的问题：电流表所选的测量范围太小。

答案： 11.
(1)对电流表进行调零
(2)接反了
(3)太大
(4)电流表所选的测量范围太小

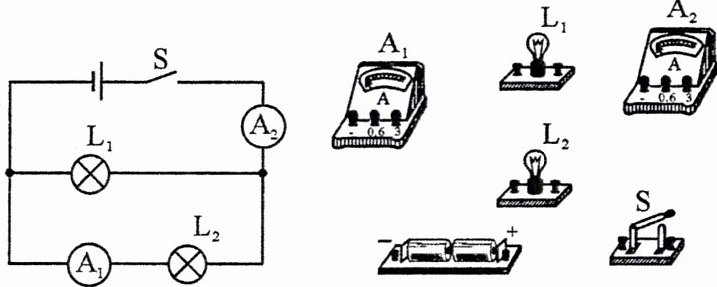

12. 根据电路图连接对应的实物图。(电流表选择0～0.6 A测量范围)

答案：
12.
　　　　　　　　　　　

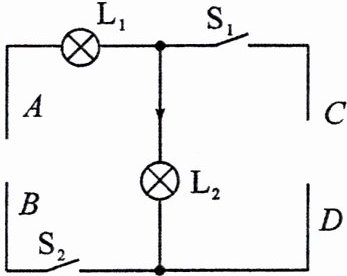

13. 如图所示，根据开关都闭合后电路图中标出的电流方向，在图中的AB和CD间分别填上电池或电流表的符号，并标出电流表的“+”和“-”。要求：①使电路中实际的电流方向和图中所标出的方向一致；②符合电流表的使用要求。

答案：
13.

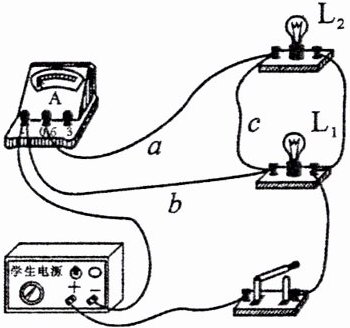

14. (多选)如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是(CD)

A.撤掉导线a，电流表测量的是电路的总电流
B.撤掉导线a，电流表测量的是小灯泡L₁的电流
C.撤掉导线b，电流表测量的是电路的总电流
D.撤掉导线c，电流表测量的是通过小灯泡L₂的电流

答案： 14.CD
