《2025年名校课堂九年级物理上册人教版》

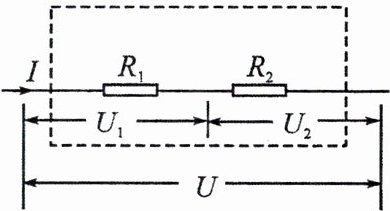

1. 如图所示，将电阻$R_{1}$、$R_{2}$串联，根据串联电路电压规律有$U = U_{1} + U_{2}$，结合$U = IR$可得$IR_{总} = $$IR_1+IR_2$，即电路中的总电阻$R_{总} = $$R_1+R_2$，通过电路中的电流$I = \frac{U}{R_{总}} = $$\frac{U}{R_1+R_2}$。

答案： $IR_1+IR_2$ $R_1+R_2$ $\frac{U}{R_1+R_2}$

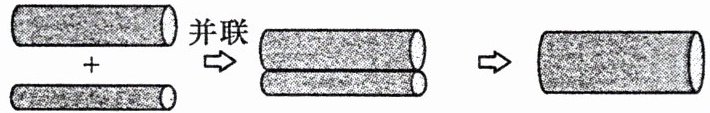

2. 由图可知两个导体并联后的总电阻小于(填“大于”或“小于”)每一个导体的电阻，这是因为两导体并联相当于增加了导体的横截面积；如果保持其中一个导体的电阻不变，增大另一个导体的电阻，那么总电阻将变大(填“变大”“不变”或“变小”)。

答案： 小于 横截面积 变大

3. 如图所示，电压表$V_{1}$、$V_{2}$的示数之比为$3:5$，则$R_{1}:R_{2} = $$3:2$；若$R_{1}$为$18\Omega$，则$R_{2}$的阻值为$12$$\Omega$。

答案： $3:2$ $12$

4. 有一只小灯泡上标有“$2.5V$ $0.2A$”字样，灯泡正常发光时的电流是$0.2$$A$。如果我们只有电压为$6V$的电源，要使小灯泡正常发光，需要串联一个$17.5$$\Omega$的电阻。

答案： $0.2$ $17.5$

5. (2023·眉山改编)如图所示电路中，电源电压保持不变，已知$R_{1}:R_{2} = 2:3$。当开关$S$闭合时，$R_{1}$、$R_{2}$两端的电压之比为$1:1$，通过它们的电流之比为$3:2$，电流表$A_{1}$和$A_{2}$的示数之比为$5:2$。

答案： $1:1$ $3:2$ $5:2$

6. 一个小灯泡正常发光时的电阻为$20\Omega$，通过灯丝的电流为$0.2A$。则小灯泡正常工作时的电压是$4$$V$，如果把它接在$1A$的稳流电源上使用，应在电路上并联(填“串联”或“并联”)一个阻值是$5$$\Omega$的电阻。

答案： $4$ 并联 $5$

7. 一个滑动变阻器上标有“$50\Omega$ $1.5A$”字样，把它和$30\Omega$的定值电阻串联起来接入电路，电路的总电阻变化范围是(D)

A.$0\sim30\Omega$
B.$0\sim50\Omega$
C.$0\sim80\Omega$
D.$30\sim80\Omega$

答案： D

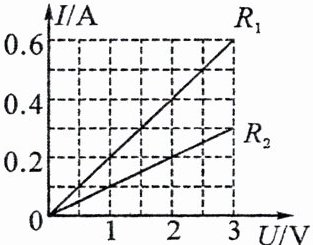

8. (2023·内蒙古)如图所示为电阻$R_{1}$和$R_{2}$的$I-U$图像，由图像可知(C)


A.$R_{1}$与$R_{2}$两端的电压为$0$时，它们的电阻也为$0$
B.$R_{1}$与$R_{2}$的电阻之比为$2:1$
C.将$R_{1}$与$R_{2}$串联接入电路，通电后$R_{1}$与$R_{2}$两端的电压之比为$1:2$
D.将$R_{1}$与$R_{2}$并联接入电路，通电后通过$R_{1}$与$R_{2}$的电流之比为$1:2$

答案： C
