《2025年名校课堂九年级物理上册人教版》

1. 用符号表示电路连接的图，叫作电路图。

答案： 1.符号

2. 正常接通的电路，即用电器能够工作的电路叫作通路。电路中如果某处被切断，电路中就不会有电流通过，这种情况叫作断路。直接用导线将电源的正、负极连接起来，这种情况下电源被短路，可能把电源烧坏，这是不允许的。如果用电器两端被导线直接连通，这种情况下该用电器被短路，不能工作。

答案： 2.通　断　短　不允许　该用电器

1. 画出下列电路元器件的符号。
(1)电池F；(2)开关；
(3)灯泡；(4)电流表；
(5)电压表；(6)电动机；
(7)交叉相连的导线+或+。

答案：
1.
(1)F　
(3)
(5) 　
(7)+或+

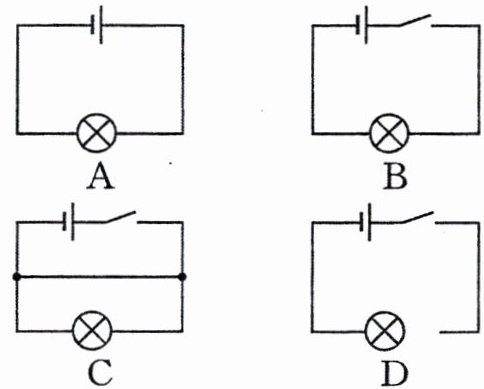

2. 下列电路图中正确的是(B)

答案： 2.B

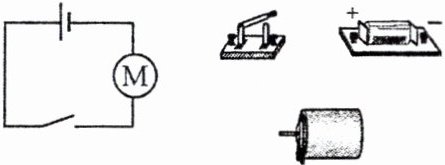

3. 【教材素材】根据如图所示的电路图，请用笔画线代替导线连接相应的电路。

答案：
3.

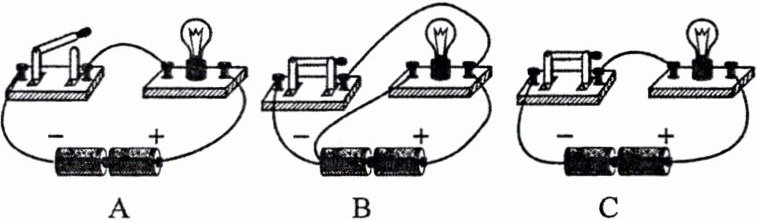

4. 如图所示电路中，处于通路状态的是C，处于断路状态的是A，处于短路状态的是B。

答案： 4.C　A　B

5. 如图所示，当开关 $ S_1 $、$ S_2 $ 都断开时，电路处于断路状态；当 $ S_1 $ 闭合、$ S_2 $ 断开时，电路处于通路状态；当开关 $ S_1 $、$ S_2 $ 都闭合时，电路处于短路状态。(填“短路”“断路”或“通路”)

答案： 5.断路　通路　短路

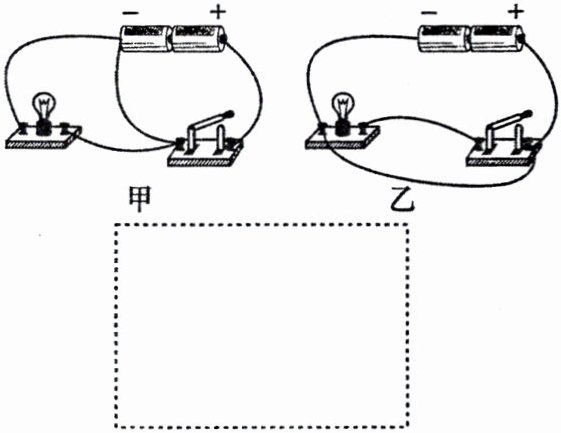

6. 【教材习题改编】如图，甲、乙电路中各有一根导线接错而使电源被短路，请把这根导线找出来，在上面画一个“×”，并在虚线框内画出正确的电路图。

答案：
6.

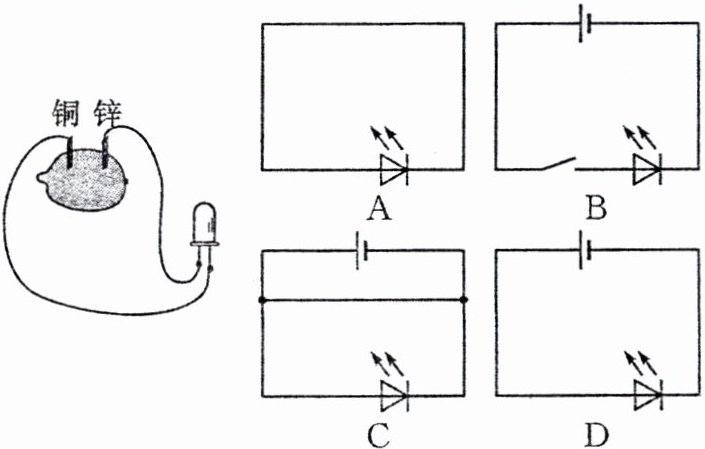

7. (2024·广西)如图是水果电池和发光二极管（ ）组成的电路。下列电路图中与其对应的是（ ）

答案： 7.D
