《2025年名校课堂九年级物理上册人教版》

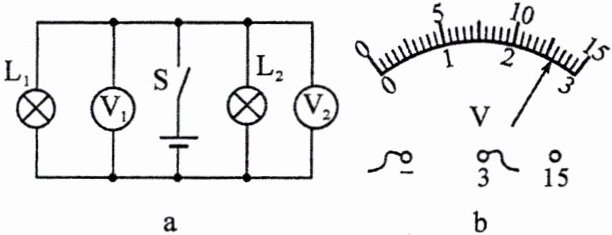

4. 如图a所示电路中,闭合开关后,电压表$V_{1}$的示数如图b所示,则电压表$V_{1}$的示数为2.6V,电压表$V_{2}$的示数为2.6V,电源电压为2.6V。

答案： 2.6 2.6 2.6

5. 【教材习题改编】如图,闭合开关后,灯泡$L_{2}$比$L_{1}$亮,电压表V的示数为4.5V,下列说法正确的是(B)


A.$V_{1}$的示数大于4.5V
B.$V_{1}$的示数等于4.5V
C.$V_{2}$的示数小于4.5V
D.$V_{2}$的示数大于4.5V

答案： B

6. 在一个由电源、开关、导线和两个小灯泡组成的电路中,用电压表测量时发现,两个小灯泡两端的电压相等,则两个小灯泡的连接方式(C)

A.一定是并联
B.一定是串联
C.可能是串联,也可能是并联
D.无法判定

答案： C

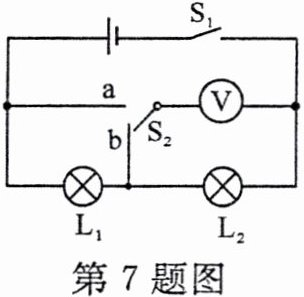

7. 如图所示的电路中,闭合开关$S_{1}$,开关$S_{2}$接到a时,电压表示数为9V,开关$S_{2}$接到b时,电压表示数为4V,下列说法错误的是(B)

A.电源电压为9V
B.灯$L_{1}$两端的电压为4V
C.灯$L_{2}$两端的电压为4V
D.灯$L_{1}$和$L_{2}$两端的总电压为9V

答案： B

8. 如图所示的电路,电源电压保持不变,当开关$S_{1}$、$S_{2}$闭合时,$L_{1}$、$L_{2}$都亮,电压表的示数为3V,再将开关$S_{2}$断开时,电压表的示数将(C)

A.增大到6V
B.减小到1.5V
C.保持3V不变
D.减小为0

答案： C

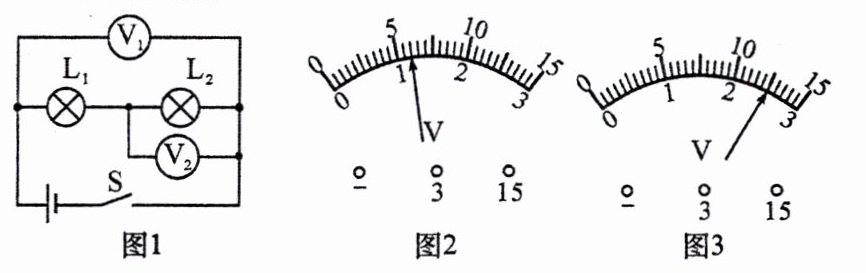

9. 如图1所示的电路中,当开关闭合后,$V_{1}$和$V_{2}$的指针偏转均如图2所示。则小灯泡$L_{1}$两端的电压是4.8V,小灯泡$L_{2}$两端的电压是1.2V。

答案： 4.8 1.2

【变式】若开关闭合后,$V_{1}$和$V_{2}$的示数分别如图2和图3所示。则小灯泡$L_{1}$两端的电压是3.5V,小灯泡$L_{2}$两端的电压是2.5V。

答案： [变式]3.5 2.5

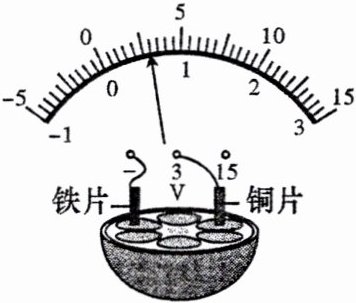

10. (2024·淮安)取一个橙子,把铜片和铁片分别插入其中,制成一个水果电池。

(1)如图所示,用电压表测量电压,该水果电池的电压为0.6V,水果电池是将化学能转化为电能。
(2)该水果电池的正极是铜片(填“铁片”或“铜片”)。
(3)为获得更高的电压,可以将多个水果电池串联。

答案：
(1)0.6 化学
(2)铜片
(3)串

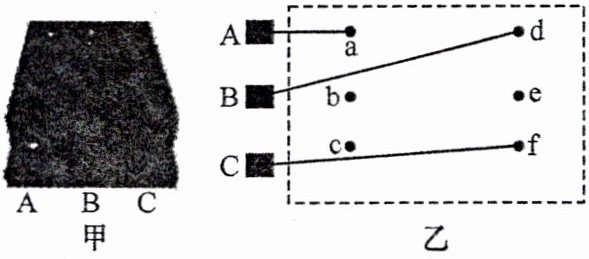

11. 如图甲所示的电池盒,盒外有三个接线柱A、B、C;盒内有三个5号电池插槽,六个接线柱a、b、c、d、e、f;部分连接好的导线已画出,如图乙中所示。选接盒外不同接线柱,可从该电池盒获得1.5V、3V、4.5V三种输出电压。请你在图乙的虚线框内,用笔画线代替导线将三节干电池(用元器件符号表示)连接起来,组成一个符合实际的电源,并满足上述要求。

答案：
