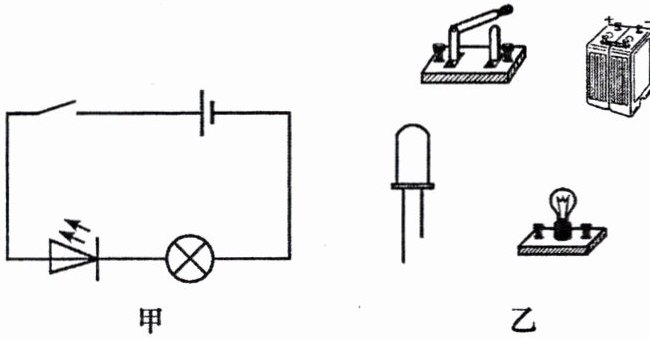

1. 根据电路图甲，用笔画线代替导线将实物图乙连接完整。

答案： 由电路图可知，灯泡与发光二极管串联，发光二极管长脚为正，短脚为负，且电源由两节干电池串联组成，电源电压为3V，所以从电源正极出发，依次连接开关、灯泡、发光二极管，回到电源负极，由于发光二极管长脚为正，所以长脚与电源正极方向连接，短脚与灯泡连接，实物图连接如下：
（在原图基础上，用导线将开关右接线柱与灯泡右接线柱相连，灯泡左接线柱与发光二极管短脚相连） 。

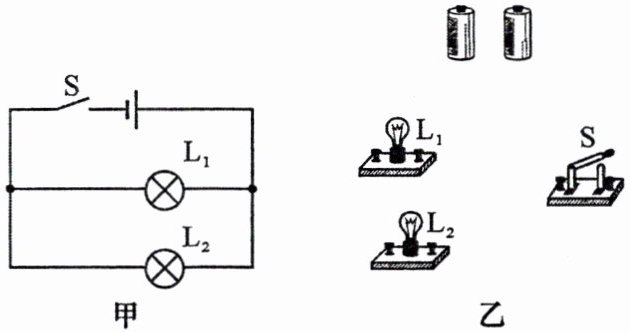

2. 请按电路图甲，用笔画线代替导线把如图乙所示的实物连起来。

答案：
2.

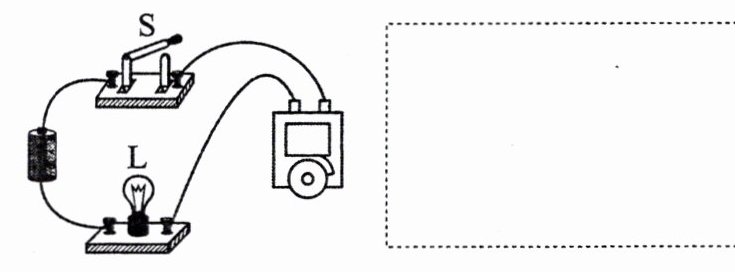

3. 如图，请根据电路图甲连接实物图乙。

答案：
3.

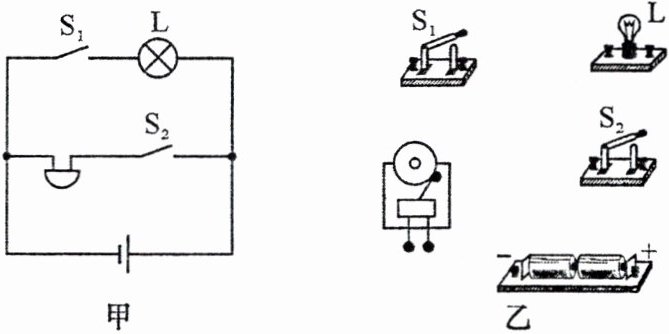

4. 根据电路图甲，请用笔画线代替导线连接实物图乙。

答案： 4.

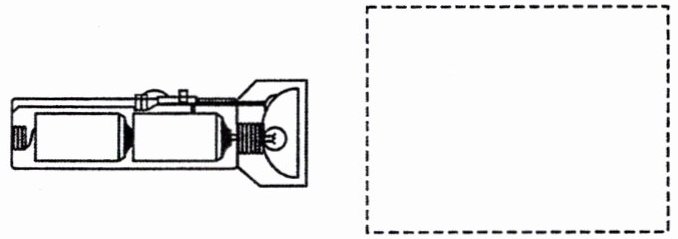

5. 如图所示，是手电筒的实物图，请在虚线框内画出手电筒的电路图。

答案：
5.

6. 根据实物图，在虚线框内画出对应的电路图。（电铃用符号“Ⓜ”表示）

答案： 6.

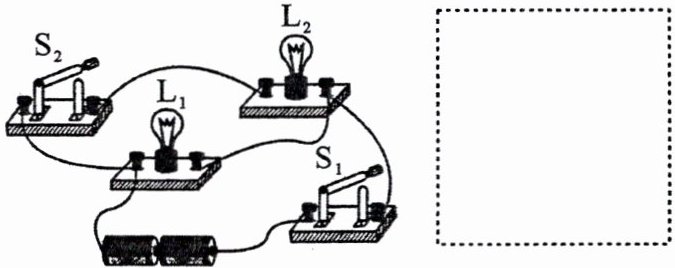

7. 根据如图所示的实物连线图，在虚线框内画出对应的电路图。（要求连线横平竖直，尽量使电路图简洁美观）

答案：
7.

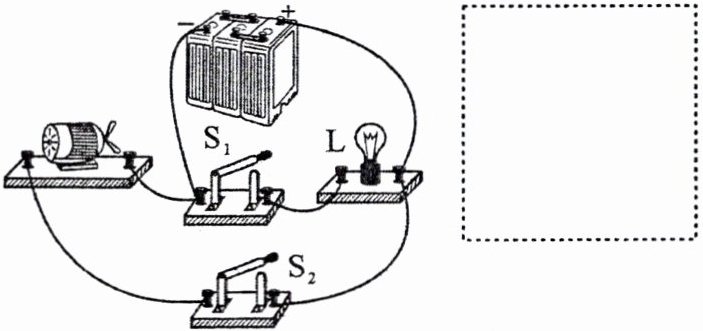

8. 在虚线框里画出如图所示实物图对应的电路图。

答案：
8.
