《2025年同步练习河南大学出版社八年级物理全一册沪科版》

1. 在图中虚线框内画出符合要求的光学元件。

答案：
如图所示。

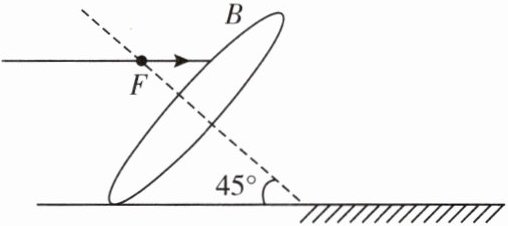

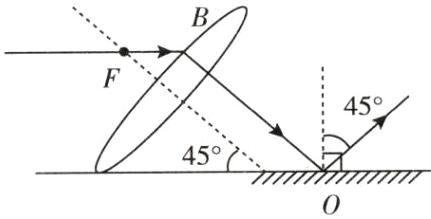

2. 如图所示,将凸透镜倾斜放置在水平放置的平面镜的左侧,其主光轴与水平面成 $45^{\circ}$ 角,请画出其折射光线和通过平面镜反射后的光线,并标出反射角的度数。

答案：
如图所示。

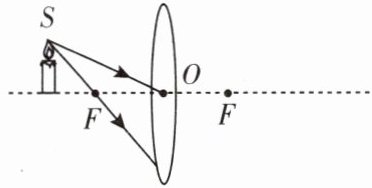

3. 如图所示,蜡烛放在如图所示位置,$S$ 为烛焰上的一点,请作出 $S$ 发出的两束光经凸透镜后的折射光线。

答案：
如图所示。

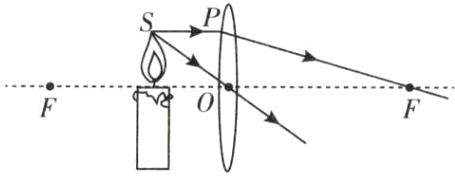

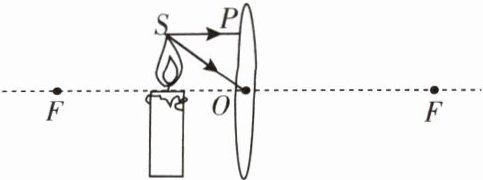

4. 如图所示,请画出由烛焰上 $S$ 点发出的两束光经过凸透镜后的折射光线。(光线 $SP$ 平行于主光轴)

答案：
如图所示。

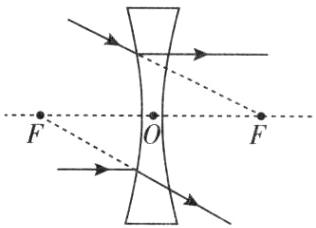

5. 请根据图中的入射光线作出相应的折射光线。

答案：
如图所示。

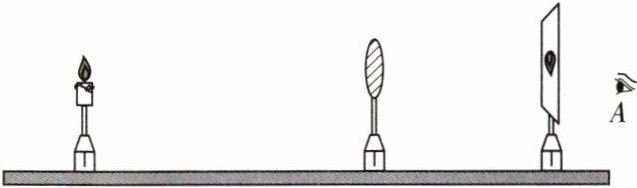

6. 如图所示,在研究凸透镜成像规律的实验中,光屏上呈现了烛焰倒立清晰的像。如果去掉光屏,眼睛在 $A$ 处能(选填“能”或“不能”)看到这个像,原因是光会聚成实像后继续向前传播,进入人的眼睛,所以能看到。

答案： 能 光会聚成实像后继续向前传播,进入人的眼睛,所以能看到

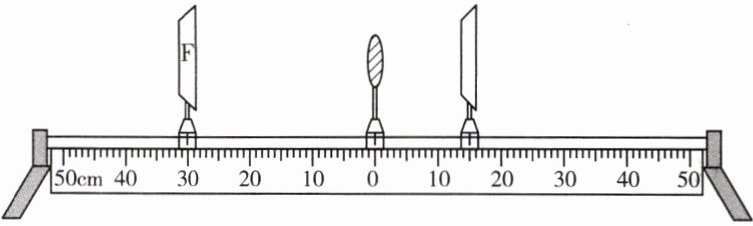

7. 在探究凸透镜成像规律时,小捷用了一些红色的发光二极管按“$F$”字样镶嵌排列在白色的纸板上代替蜡烛作为光源,实验装置如图所示。

(1)与用蜡烛相比,用“$F$”形光源的好处是：便于观察像相对物体是否上下左右都颠倒(合理即可)。
(2)凸透镜的焦距为 $10cm$,小捷将凸透镜固定在光具座零刻度线上,将光源移至光具座左侧 $30cm$ 处后,再移动光屏,直到移至如图所示位置,光屏上会出现清晰缩小的实像；如果她将光源再远离凸透镜一些,这时光屏应向左移动,以获得清晰的实像。
(3)如果将光源移至左侧 $7cm$ 处,此时凸透镜成的是放大的虚像。

答案：
(1)便于观察像相对物体是否上下左右都颠倒(合理即可)
(2)缩小 左
(3)虚像
