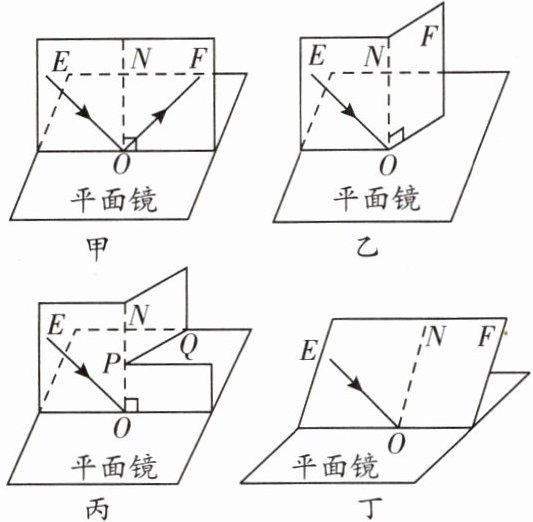

7. 在“探究光的反射定律”时,小李进行了如图所示的实验。

(1) 先将平面镜平放在水平桌面上,再把白色硬纸板垂直放在平面镜上。
(2) 如图甲所示,小李让一束光 $ EO $ 贴着纸板射到平面镜上,在纸板上会看到反射光线 $ OF $；然后将纸板绕 $ ON $ 向后折,如图乙所示；在 $ NOF $ 面上看不到反射光线,此时,反射光存在(选填“存在”或“不存在”)。
(3) 为了进一步确定此时反射光线的位置,小李将纸板沿 $ PQ $ 剪开,将纸板的上半部分向后折,如图丙所示,发现在纸板右侧的下部(选填“上部”或“下部”)会看到反射光线。
(4) 若如图丁所示将纸板整体向后倾斜：
① 此时,反射光线C(选填字母序号)。
A. 仍在纸板上呈现
B. 被纸板挡住
C. 在纸板前方
② 此时, $ ON $不是(选填“是”或“不是”)入射光线 $ EO $ 的法线。

答案：
(1)垂直
(2)存在
(3)下部
(4)①C ②不是

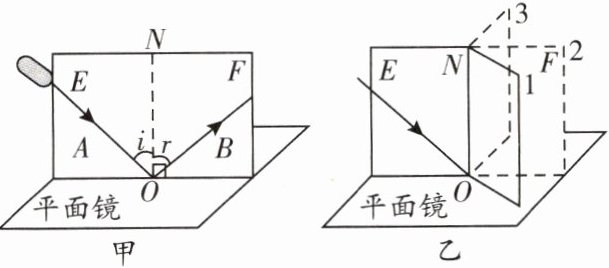

8. 为了探究光反射时的规律,实验小组的同学选用了平面镜、纸板、激光棒、量角器和几种不同颜色的笔,依据教材设计了如图所示的实验。

(1) 为了便于从不同方向都能观察到入射光线和反射光线,应选C作为光屏。(选填序号)
A. 光滑的白色面板
B. 光滑的黑色面板
C. 粗糙的白色面板
D. 粗糙的黑色面板
(2) 如图甲所示,打开激光笔使光沿 $ AO $ 入射,此时图中 $ \angle i $ 是入射(选填“入射”或“反射”)角。
(3) 如图乙所示,在操作中发现,光屏 $ F $ 旋转到 $ 1、3 $ 位置时观察不到反射光线,只有旋转到 $ 2 $ 位置时才能观察到反射光线。这一现象说明：光反射时,反射光线、入射光线和法线在同一平面内。
(4) 实验需要多次改变入射角的大小并测量反射角的大小,目的是B(选填序号)。
A. 减小误差
B. 寻找普遍规律

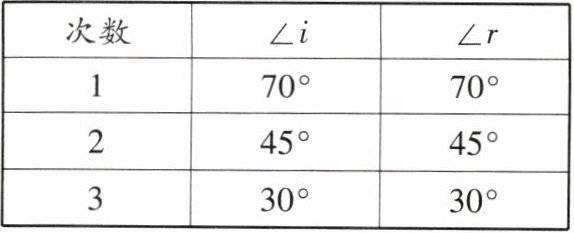

(5) 将实验测得的 $ \angle i $ 和 $ \angle r $ 数据记录在下表中,根据数据得出的结论是：在光的反射现象中,反射角等于入射角。
|次数| $ \angle i $| $ \angle r $|
|1| $ 70^{\circ} $| $ 70^{\circ} $|
|2| $ 45^{\circ} $| $ 45^{\circ} $|
|3| $ 30^{\circ} $| $ 30^{\circ} $|

答案：
(1)C
(2)入射
(3)同一平面内
(4)B
(5)在光的反射现象中,反射角等于入射角

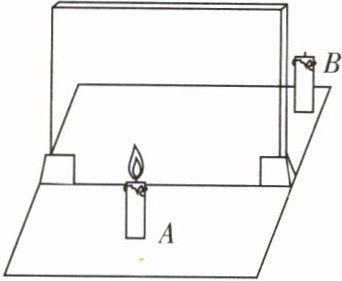

9. 小华观察蜡烛在玻璃板中的成像情况,如图所示。所用器材有薄玻璃板、两支相同的蜡烛 $ A $ 和 $ B $、白纸、火柴、三角板等。

(1) 为了便于观察像,从环境亮度考虑,应在较暗的环境中进行实验。
(2) 实验时点燃蜡烛 $ A $,此时应在蜡烛A(选填“$ A $”或“$ B $”)一侧观察蜡烛 $ A $ 的像,所成的像是光射到玻璃板发生反射形成的。
(3) 选用蜡烛 $ B $ 的目的是比较像与物的大小关系(写出一条即可)。

答案：
(1)较暗
(2)A 反射
(3)比较像与物的大小关系
