26. 如图所示的电路中，$R_1$的阻值为$10\Omega$，要使电阻$R_1$和$R_2$并联，电路中应闭合的开关是。此时通过$R_1$的电流大小为0.6A，则电源电压为V。电源电压保持不变，当开关$S_2$闭合，开关$S_1$、$S_3$断开时，通过$R_1$的电流大小为0.2A，那么$R_2$的阻值为$\Omega$。

答案： 要使电阻$R_1$和$R_2$并联，应闭合的开关是$S_1$、$S_3$；
电源电压为6V；
$R_2$的阻值为20$\Omega$。
（填空答案依次为）：$S_1$、$S_3$；6；20。

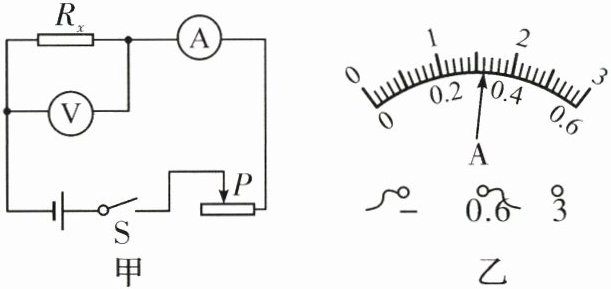

27. 某同学利用如图甲所示的电路测量电阻$R_x$的阻值。闭合开关S，观察到电压表的示数为3.2V，电流表的示数如图乙所示，则$R_x$的阻值为$\Omega$。测量过程中电流表的示数突然变为0，电压表仍有示数，则出现此故障的原因是。

答案： 10；$R_x$断路

28. 小科设计了如图甲所示的电路，将湿敏电阻R固定在叶片上，来检测植物叶片含水量的变化(图中叶片未画出)。已知湿敏电阻R的阻值大小与叶片含水量H的变化关系如图乙所示，电源电压恒为6V，定值电阻$R_0$的阻值为$30\Omega$。据此回答下列问题。

(1)由图乙可知，随着含水量H变大，湿敏电阻R的阻值(填“变大”“变小”或“不变”)。
(2)闭合开关S，当植物叶片含水量变低时，电压表示数(填“变大”“变小”或“不变”)。
(3)当电压表的示数为4V时，植物叶片的含水量为。

答案：
(1)变小；
(2)变小；
(3)60%
