《2025年新课标学习方法指导丛书八年级科学上册浙教版》

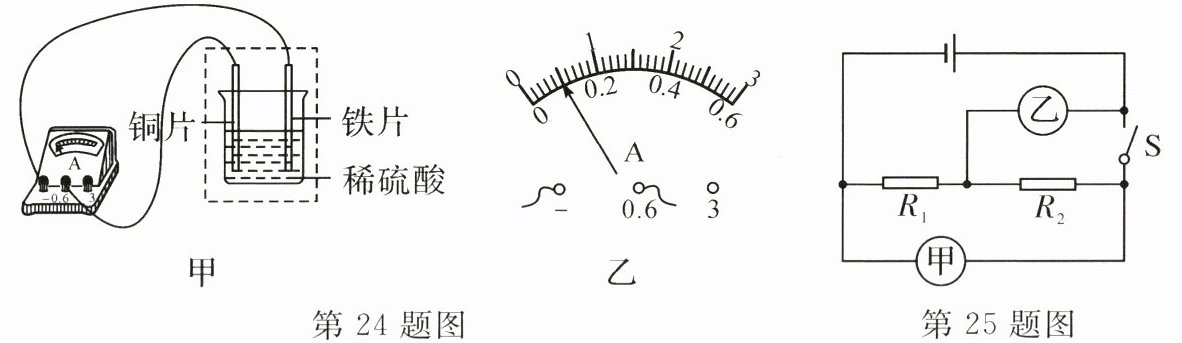

25. 如图所示,已知$R_1:R_2=3:1$,当开关S闭合,甲、乙两表为电压表时,两表示数之比$U_甲:U_乙=$;当开关S断开,甲、乙两表为电流表时,两表示数之比$I_甲:I_乙=$。

答案： $4:1$
$3:4$

26. 如图是商场自动扶梯,据图回答下列问题。

(1)2台自动扶梯相当于2个用电器,1台自动扶梯停止工作并不影响另1台自动扶梯工作,则2台自动扶梯之间的连接是串联还是并联?。
(2)自动扶梯安装了感应器,有自动感应功能。如果5分钟左右无人踏入,自动扶梯就会停止运行,有人踏入后则会再次启动。感应器在电路中相当于(填电路元件名称)。
(3)若自动扶梯局部负载过大,则会自动停运。此时,自动扶梯所在电路的状态为。

答案：
(1) 并联
(2) 开关
(3) 断路

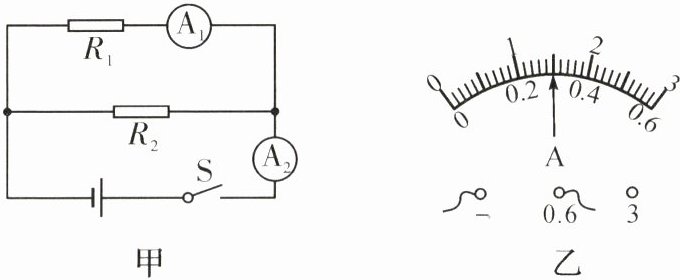

27. 图甲所示电路的电源电压为$3 V$,闭合开关后,两电流表的指针偏转均如图乙所示,则$R_1$为$\Omega$,$R_2$为$\Omega$。

答案： 10；2.5

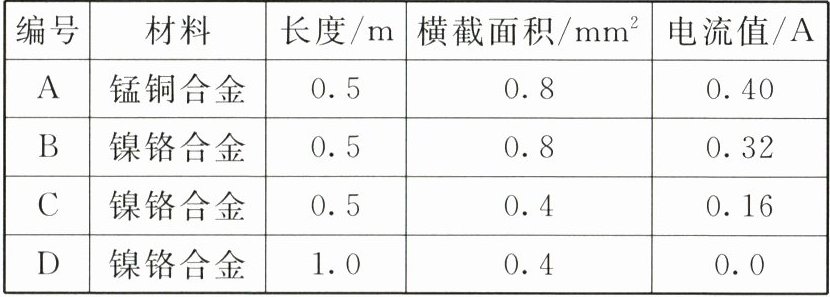

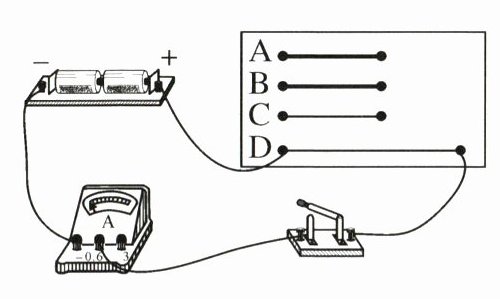

28. 在探究影响电阻大小的因素的实验中,某校实验小组同学利用如图所示电路分别对“导体电阻跟它的材料、长度、横截面积有关”的猜想进行实验验证。实验中使用的4根电阻丝的规格、材料如表所示。
(1)实验中通过观察来比较电阻的大小,此过程用到的研究方法是。
(2)分别将C、D两根电阻丝接入电路,可初步得出的结论是。
(3)分别将(填编号)两根电阻丝接入电路,可初步得出的结论是导体的材料、长度相同时,横截面积越小,电阻越大。

答案：
(1)电流表示数大小；转换法
(2)导体的材料、横截面积相同时，长度越长，电阻越大
(3)B、C
