《2025年新课标学习方法指导丛书八年级科学上册浙教版》

11. 如图,闭合开关S,两灯均不亮,电流表无示数,电压表有示数,则故障可能是 ()


A.灯$ L_1$被短接
B.电流表断路
C.灯$ L_2$断路
D.开关被短接

答案： C

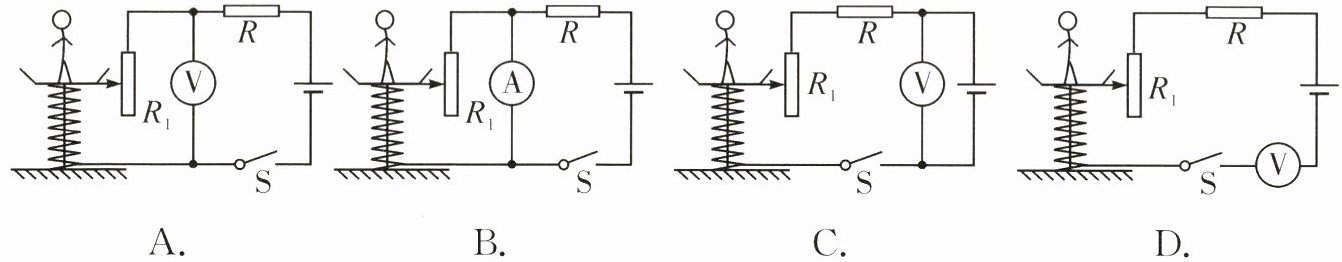

12. 小明设计了如图所示的四个电路图,可以测量人体体重的电路图是 ()


A.
B.
C.
D.

答案： A

13. 某同学家的智能电动窗帘既可通过语音开关控制,也可通过轻拉窗帘激活触控开关控制。若用$ S_1$表示语音开关,$ S_2$表示触控开关,下列电路图符合要求的是 ()

A.
B.
C.
D.

答案： C

14. 如图,恒流电源始终为电路提供大小恒定不变的电流,灯泡L电阻不变,闭合开关S,在将滑动变阻器P的滑片向左移动的过程中(灯泡L始终工作),下列说法正确的是 ()


A.电路总电阻变小
B.灯泡L变亮
C.滑动变阻器P两端电压不变
D.无法判断

答案： A

15. 一电路如图所示,闭合开关后,一灯较亮,一灯较暗,下列说法正确的是 ()


A.亮的灯电流大,暗的灯电流小
B.亮的灯离电源正极近,暗的灯离电源正极远
C.电压表显示的是$ L_1$两端的电压
D.若电压表示数突然变大,可能$ L_2$断路了

答案： D

16. 小周想利用如图甲所示的装置探究热敏电阻的阻值大小与温度的关系。实验过程中他发现当温度升高时电流表的示数变大,则下列说法正确的是 ()


A.热敏电阻是由超导材料制成的
B.该热敏电阻的阻值随温度的升高而增大
C.若在图甲热敏电阻两端并联一个电压表,则可以利用此电路测出这个热敏电阻的阻值
D.小周用这个热敏电阻将一个电压表改装为指针式温度计,如图乙。为了使温度升高时,电压表示数变大,应将电压表接在B、C两点间

答案： C
