20. 如图甲,电源电压恒定不变,$R_1$为定值电阻,$R_2$为滑动变阻器。闭合开关S,$R_2$的滑片P从最右端滑至最左端的过程中,电压表与电流表的示数变化关系如图乙所示,则下列说法正确的是 ()


A.电源电压是$7.5 V$
B.$R_1$的阻值是$10\Omega$
C.$R_2$的最大阻值为$60\Omega$
D.当电流表的示数是$0.45 A$时,$R_2$接入电路的阻值是$30\Omega$

答案： B

21. 如图是不同物质的原子核对电子约束能力强弱的排序图,分析可知:若使摩擦起电的效果比较明显,最好选取毛皮和,毛衣与木块摩擦后,木块带电。

答案： 梳子；负

22. 有下列六种材料,其中属于导体的是,属于绝缘体的是。(均填序号)
①盐水 ②石墨 ③橡胶 ④汽油 ⑤陶瓷 ⑥铜丝

答案： 导体填①②⑥，绝缘体填③④⑤

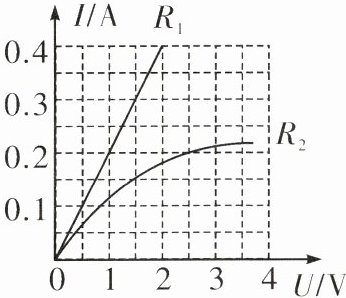

23. 电阻$R_1$与$R_2$的$I-U$图像如图所示。当$R_2$上的电压为$1.5 V$时,$R_2$的阻值是$\Omega$;若将它们并联后接到电压为$2.5 V$的电源上,则干路的电流是$ A$。

答案： 10；0.7

24. 如图甲所示,将铁片和铜片插入稀硫酸中,电流表指针发生偏转,此时电流表的指针位置如图乙所示,则电流大小为$ A$。虚线框出的部分相当于电路中的电源,铜片相当于电源的极。

答案： 0.3；正
