15. 如图，已知电压表的量程为0～3V，电流表的量程为0～0.6A，定值电阻$R_1$的阻值为$6\Omega$，滑动变阻器$R_2$的最大阻值为$30\Omega$，电源电压为6V。开关S闭合后，在滑动变阻器滑片滑动过程中，并保证电流表、电压表不被烧坏，下列说法正确的是 ()


A.滑动变阻器滑片允许滑到最左端
B.电压表的最小示数为1V
C.电路中允许通过的最大电流为0.6A
D.滑动变阻器滑片滑动过程中，电流表先达到最大量程

答案： B

16. 将电动机与小电阻串联接入电路，电动机正常工作时，小电阻的电阻为$R_1$，两端电压为$U_1$，流过的电流为$I_1$；电动机的内电阻为$R_2$，两端电压为$U_2$，流过的电流为$I_2$。则 ()

A.$I_1 ＜ I_2$
B.$\frac{U_1}{U_2} ＞ \frac{R_1}{R_2}$
C.$\frac{U_1}{U_2} = \frac{R_1}{R_2}$
D.$\frac{U_1}{U_2} ＜ \frac{R_1}{R_2}$

答案： D

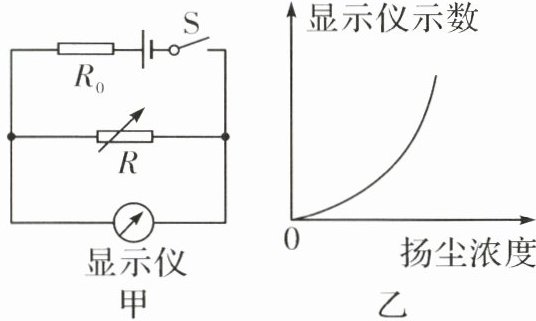

17. 某科技创新比赛中，小威同学设计了如图甲所示的扬尘检测仪的电路图，其中显示仪由电压表或电流表改装而成，电源电压保持不变，$R$是光敏电阻，$R_0$为定值电阻。测扬尘浓度时，该检测仪自带的激光器照射在光敏电阻$R$上，环境中的扬尘会遮挡部分激光，从而使光敏电阻$R$的阻值发生改变，显示仪示数随扬尘浓度变化的关系图像如图乙所示，下列分析正确的是 ()


A.图中的显示仪由电流表改装而成
B.光敏电阻$R$的阻值随光照强度增大而减小
C.被测扬尘浓度越高，电路中所通过的电流越大
D.将$R_0$更换为阻值更小的电阻，测相同环境中的扬尘浓度时，显示仪的示数减小

答案： B

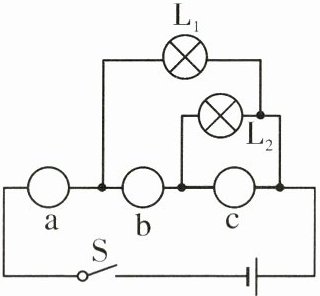

18. 如图所示电路图中，a、b、c是三个电表，且连接没有错误，闭合开关S，灯$L_1$、$L_2$均能发光。已知a、b、c三个电表的示数分别为1.5、1.3和2.8(单位是A或V)，则 ()


A.a是电流表，b、c是电压表，通过$L_1$的电流是1.5A
B.a是电压表，b、c是电流表，通过$L_2$的电流是1.3A
C.a、b是电流表，c是电压表，通过$L_1$的电流是1.3A
D.a、b是电流表，c是电压表，通过$L_2$的电流是1.3A

答案： D
