《2025年新课程问题解决导学方案八年级物理上册人教版》

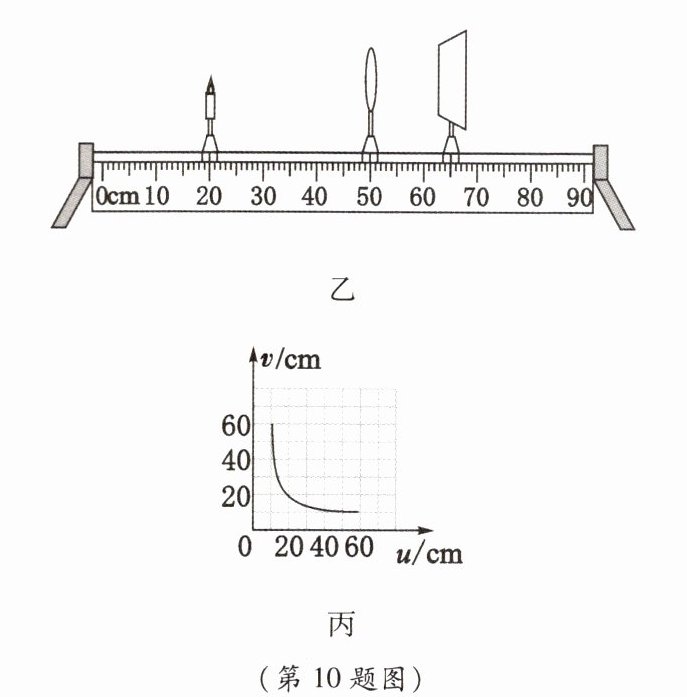

10. 如图所示是小问在做“探究凸透镜成像的规律”的实验中获得的有关数据,下列说法正确的是(D)

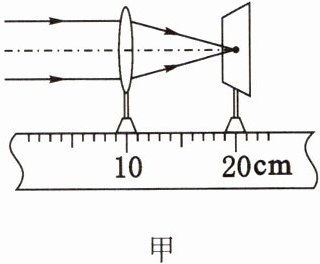

A.由图甲知,让平行光正对凸透镜照射,光屏上出现一个最小、最亮的光斑,则凸透镜的焦距 $ f = 20.0 \, cm $

B.由图乙知,光屏上得到一个清晰的像,利用此凸透镜成像的特点制成的光学仪器是投影仪
C.图丙是通过实验得到的凸透镜成像时的像距 $ v $ 和物距 $ u $ 的关系图像,成实像时 $ u ＜ f $
D.由图丙知,当 $ u ＞ 2f $ 时,物体移动的速度大于像移动的速度

答案： D 【解析】让平行光正对凸透镜照射,光屏上出现一个最小、最亮的光斑,即为焦点,由图甲可知,凸透镜的焦距$f=20.0\ cm-10.0\ cm=10.0\ cm$。 由图乙可知,此时$u＞v$,成倒立、缩小的实像,应用为照相机。 凸透镜成像时,当$u＜f$时,成正立、放大的虚像;当$u＞f$时,成倒立的实像;当$u＞2f$时,像距满足$f＜v＜2f$,相同的时间内物距的变化大于像距的变化,根据速度公式,物体移动的速度大于像移动的速度。

11. 小明在做“探究凸透镜成像的规律”的实验时,烛焰经过凸透镜在光屏上成一缩小、清晰的像。现保持凸透镜的位置不变,把烛焰和光屏的位置对调(B)
A.光屏上能呈现一个缩小的清晰的像
B.光屏上能呈现一个放大的清晰的像
C.调节光屏远离凸透镜时,光屏上才能呈现清晰的像
D.调节光屏靠近凸透镜时,光屏上才能呈现清晰的像

答案： B

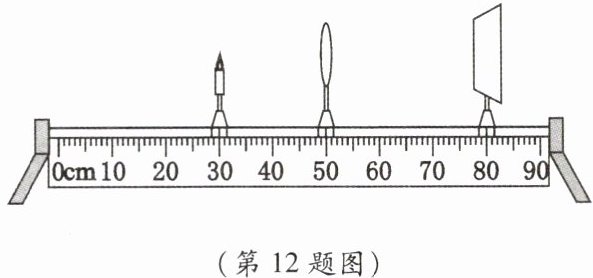

12. 如图所示,蜡烛距凸透镜 $ 20 \, cm $,能在距凸透镜 $ 30 \, cm $ 的光屏上得到一个倒立、放大的实像,则该凸透镜的焦距可能是(B)

A.$ 8 \, cm $
B.$ 12 \, cm $
C.$ 15 \, cm $
D.$ 25 \, cm $

答案： B
