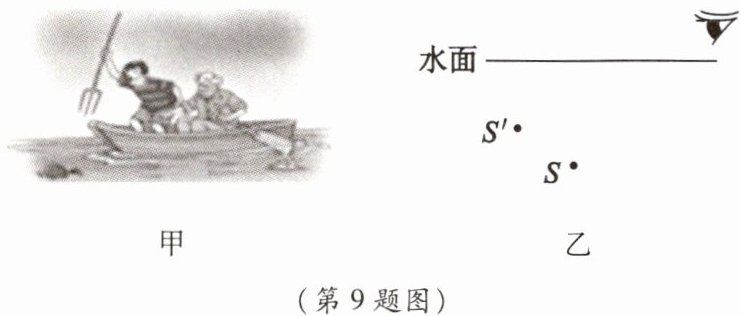

9. 如图甲所示,渔民看到水中有一条鱼,为了叉到鱼,他们不是对准图乙中的S',而是对准位置更深的S叉去,因为S才是鱼的真实的位置,S'只是鱼的像的位置。请你在图乙中作出一条由S发出,经过水面后射入人眼的光线。

答案：
如图所示:
　　　　

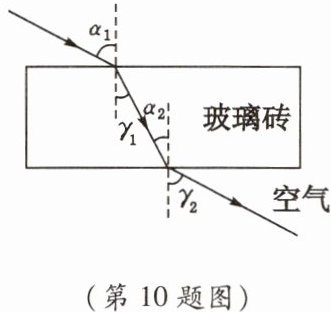

10. 一束光从空气斜射入长方体玻璃砖并穿过,其光路如图所示。关于四个角的大小关系正确的是(C)

$A. α_1＜γ_1$
$B. α_2＞γ_2$
$C. α_1= γ_2$
$D. γ_1= γ_2$

答案： C

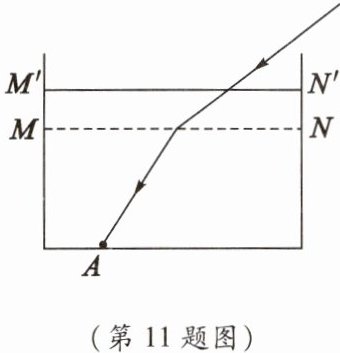

11. 如图所示,一束光在液面MN发生折射,在杯底形成光斑A。往杯中加水至M'N',请画出此时的折射光线,并标出此时光斑的位置A'。

答案：
如图所示:
　　　

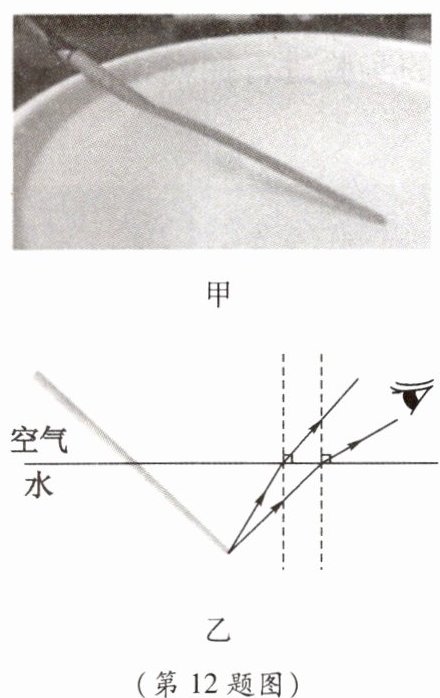

12. 如图甲所示,我们观察斜插在水中的筷子时,会发现筷子在水面处发生了弯折。请在图乙中画出看到的水中筷子的像,并说明看到的是虚像还是实像。

答案：
如图所示:
　　
看到的是虚像。

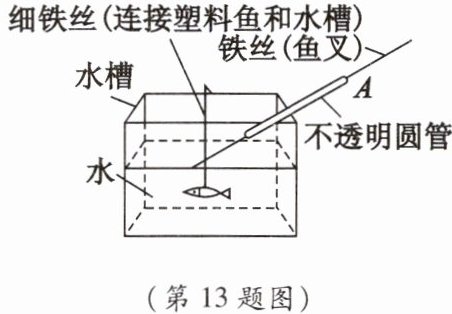

13. 学习光的折射时,老师为了帮助学生理解“渔民叉鱼”现象,自制了一套装置。如图所示,不透明圆管是一根方向固定且不易形变的直管,将它固定在铁架台上(图中未画出),将小鱼模型固定在水中。

(1)人眼从A处透过直管看向水里,调整直管方向,直到从直管中看到水中的“鱼”,这是鱼的虚(填“实”或“虚”)像。
(2)用一根足够长的铁丝(鱼叉)沿直管叉向看到的“鱼”,不能插到鱼；改用激光笔从A点沿着直管对着看到的“鱼”照射,光能照到鱼身上。(填“能”或“不能”)
(3)保持光照,接着从鱼缸侧面观察,能看到光的传播路径。以上现象说明,鱼的像在实际鱼的上(填“上”或“下”)方。

答案：
(1)虚
(2)不能 能
(3)上
