《2025年新课程问题解决导学方案八年级物理上册人教版》

例2

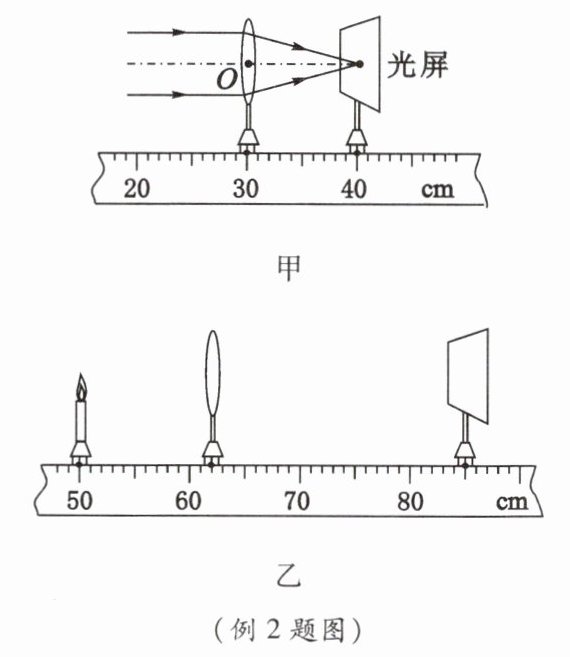

如图甲所示可测出凸透镜的焦距,并探究凸透镜成像的规律,当蜡烛、透镜、光屏位置如图乙所示时,在光屏上可成清晰的像。下列说法正确的是(B)


A.凸透镜的焦距是 $ 40 \, cm $
B.图乙中烛焰成的是倒立、放大的像
C.照相机成像特点与图乙中所成像的特点相同
D.将蜡烛远离凸透镜,保持凸透镜、光屏位置不变,烛焰可在光屏上成清晰的像

答案： 答案：B
解析：平行于主光轴的光线经凸透镜折射后会聚在一点,即为此透镜的焦点,从此焦点到透镜中心的距离即为焦距,该透镜的焦距为 $ 40 \, cm - 30 \, cm = 10 \, cm $；图乙中,物距 $ u = 12 \, cm $,像距 $ v = 23 \, cm $,像距大于物距,由凸透镜成像规律可知,图乙中烛焰成的是倒立、放大的实像；由凸透镜成像规律可知,当 $ u ＞ 2f $ 时,成倒立、缩小的实像,应用于照相机；因为凸透镜成实像时,物距增大,像距减小,所以将蜡烛远离凸透镜,保持凸透镜、光屏位置不变时,在光屏上不能成清晰的像,要想在光屏上成清晰的像,应将光屏向靠近凸透镜的方向移动。
关键提示

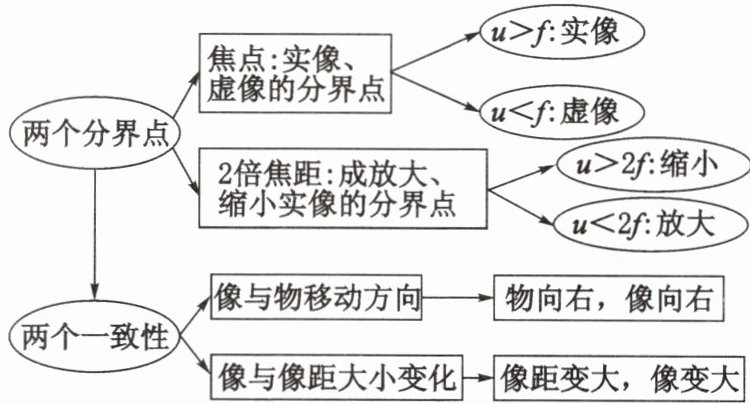

凸透镜成像规律汇总
