例2 请完成如图所示的光路图。

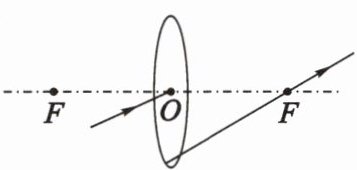

(1)

[img]

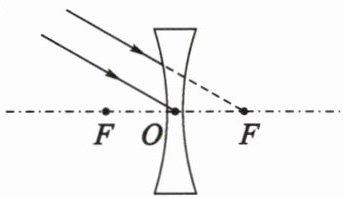

(2)
[img]

答案：
答案：

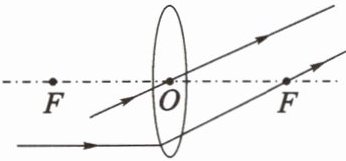

(1) 如图所示：

[img]

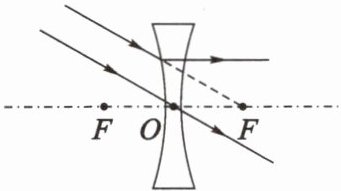

(2) 如图所示：

[img]
解析：入射光线与主光轴平行,则折射光线过凸透镜焦点；过光心的光线经凸透镜折射后传播方向不改变。延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴射出,过光心的光线经凹透镜折射后传播方向不改变。

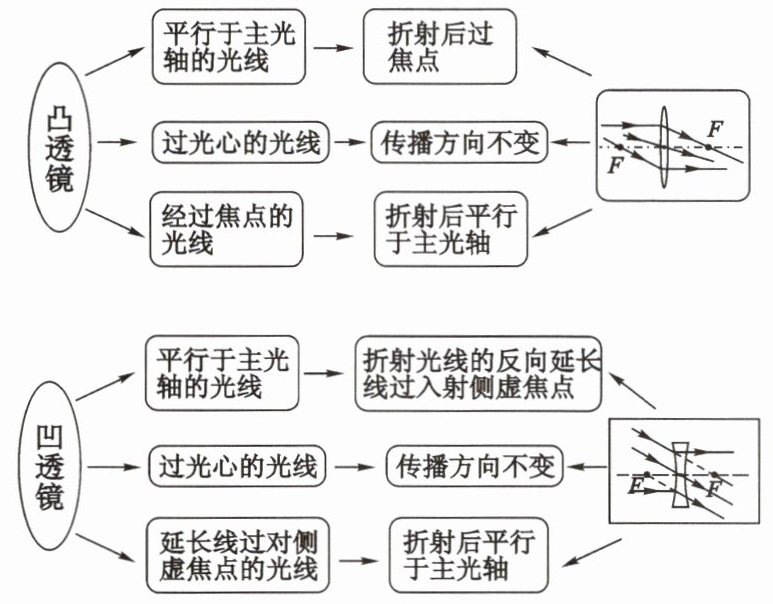

解题技巧 凸透镜和凹透镜的三条特殊光线需要同学们熟记,可以两类透镜对比着记忆。
