《2025年初中同步练习册八年级物理全一册沪科版湖南少年儿童出版社》

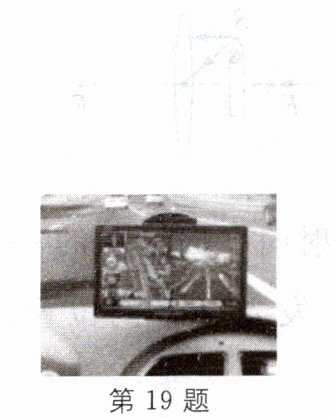

19. 如图所示的电子后视镜是一种新型后视镜,其通过高清摄像头成像,再通过内部数字视觉处理系统将周围环境呈现在显示屏上。摄像头的镜头相当于凸透镜；当侧后方车靠近摄像头时,显示屏上车的像会变大(选填“变大”“变小”或“不变”)。

答案： 凸 变大

20. 如图甲所示一幅漫画立在桌面上,小明把一个装有水的圆柱形玻璃杯放在漫画前,惊奇地发现,透过水杯看到漫画中的老鼠放大了,还掉头奔向猫。如图乙所示,水杯构成的凸透镜的焦距为$f$,透过水杯看到的老鼠放大,此时老鼠到水杯的距离满足$f ＜ u ＜ 2f$(选填“$f ＜ u ＜ 2f$”“$u ＞ 2f$”或“$u ＜ f$”)；若想透过水杯看到的老鼠再变大一些,应适当减小(选填“增大”或“减小”)水杯与漫画的距离。

答案： $f ＜ u ＜ 2f$ 减小

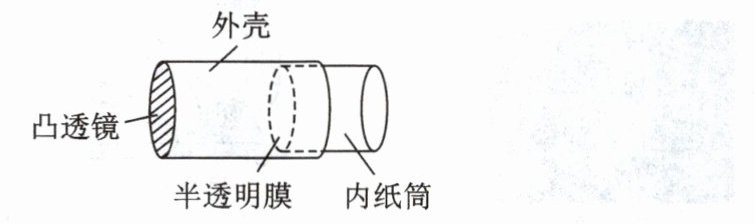

21. 小明用一个焦距不大的凸透镜自制了一架如图所示的成像装置,外壳的长度为$16$cm。若将凸透镜对准窗外景物,在外壳内前后移动内纸筒,在半透明膜上可以得到景物缩小的像；若要使近处的物体也能在半透明膜上成像,则小明所选的凸透镜的焦距应不超过8cm；若将凸透镜换为带小孔的不透明纸板,在同一位置观察同一个物体时,物体在半透明膜上成像形状不变。

答案： 缩小 8 不变

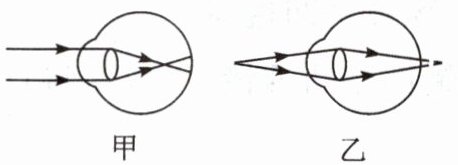

22. 小丽通过电脑学习课外知识,长时间盯着电脑屏幕容易使眼睛的晶状体变厚,折光能力变强(选填“强”或“弱”),形成近视眼。下图中的甲(选填“甲”或“乙”)图能反映近视眼的成因,需要佩戴由凹透镜制作的眼镜进行矫正。

答案： 强 甲 凹

23. ($3$分)如图所示,点$F$是凸透镜的焦点,将蜡烛放在如图所示的位置,请画出由点$S$发出的光经过凸透镜后的折射光线,并确定发光点$S的像点S'$。

答案： 1. 从点$S$发出的光线平行于主光轴，经凸透镜折射后过焦点$F$，画出此折射光线；
2. 从点$S$发出的光线过光心，方向不变，画出此光线；
3. 两条折射光线交点即为像点$S'$。

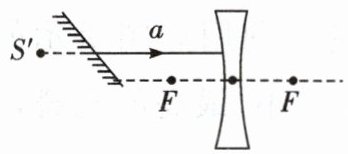

24. ($3$分)如图所示,光线$a是发光点S$射向平面镜后的一条反射光线,并平行于主光轴入射到凹透镜上,$S'$为像点。请画出：(1)发光点$S$的位置。(2)光线$a$的入射光线。(3)光线$a$经过凹透镜后的折射光线。

答案： （1）过像点$ S' $作平面镜的垂线（虚线），在平面镜另一侧截取与$ S' $到镜面距离相等的点，即为发光点$ S $。
（2）反射光线$ a $与平面镜交于入射点$ O $，连接$ S $与$ O $（实线，箭头从$ S $指向$ O $），即为入射光线。
（3）光线$ a $平行主光轴入射凹透镜，入射点为$ P $，连接凹透镜左侧焦点$ F $与$ P $（虚线），折射光线从$ P $沿$ FP $反向方向射出（实线，箭头方向背离主光轴）。
